| MOQ: | 1 |
| giá bán: | Tailored |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 2 tháng |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 1 bộ mỗi tháng |

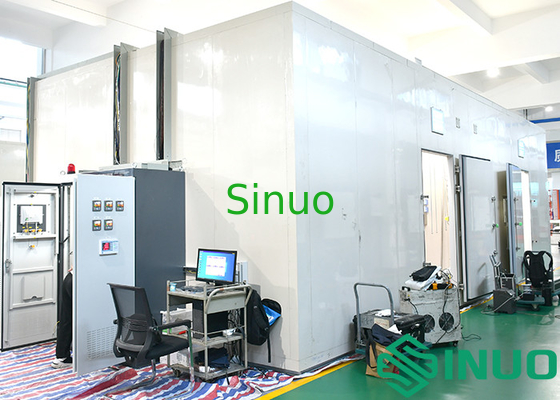

5RT Phòng thí nghiệm Enthalpy không khí Máy điều hòa không khí Phòng thí nghiệm hiệu quả năng lượng
Tổng quan hệ thống
Phòng thí nghiệm thử nghiệm phương pháp khí enthalpy này bao gồm một phòng bên trong và một phòng bên ngoài.Khả năng sưởi ấm và các hiệu suất khác của máy điều hòa không khí được kiểm tra bằng cách kiểm tra các thông số trong phòng thí nghiệmThiết bị này có thể được sử dụng để kiểm tra hiệu suất của máy điều hòa không khí AC kiểu cửa sổ, loại tách, loại tự đứng,và cũng có thể được sử dụng cho các thử nghiệm khác liên quan đến điều kiện hoạt động tiêu chuẩn và các thử nghiệm mở rộng, đáp ứng nhu cầu kiểm tra lấy mẫu sản phẩm và phát triển sản phẩm.
Ngoài ra, phòng thí nghiệm được trang bị các thiết bị an ninh đặc biệt, có thể kiểm tra UUT sử dụng chất làm lạnh R32 nữa.
Trong hệ thống thử nghiệm này, hoạt động của thiết bị được điều khiển bởi một bộ điều khiển có thể lập trình và một HMI, dữ liệu chạy thử nghiệm được thu thập bởi một bộ thu thập dữ liệu chính xác cao,dữ liệu có thể được chuyển trong thời gian thực đến một máy tính cấp cao hơn để xử lý, máy tính hiển thị, lưu trữ, đầu ra và in báo cáo thử nghiệm.
Theo tiêu chuẩn
Thiết kế và thử nghiệm theo các tiêu chuẩn sau:
ISO 5151:2010,
ISO 15042: 2017
SASO 2682:2016
SASO 2663: 2013
...
Các loại UUT
- Loại tường
- Loại trần nhà
- 4 đường
- Loại giá đỡ sàn
Nội dung thử nghiệm
Khả năng làm mát theo định số (T1, T2, T3).
Khả năng sưởi ấm theo định số (cao, thấp, cực thấp)
Dòng không khí
Khả năng khử ẩm
Khả năng đầu vào
EER (COP)
️ Tần suất
️ Hiện tại
️ Điện áp
Độ chính xác đo lường và khả năng lặp lại
| Độ chính xác đo | Độ chính xác có thể lặp lại | |
| Phương pháp thử nghiệm | So với máy tiêu chuẩn | Độ lệch trung bình từ 3 thử nghiệm sau khi lắp đặt |
| Các mục | ||
| Khả năng làm mát | ± 2% dưới | ± 1% dưới |
| Khả năng sưởi ấm | ± 2% dưới | ± 1% dưới |
Kích thước của buồng
️ Kích thước bên ngoài (mm): tùy thuộc vào thiết kế thực tế
- Phòng A (5RT Phòng bên trong) kích thước (mm): tùy thuộc vào thiết kế thực tế
- Phòng B (5RT Phòng bên ngoài) kích thước (mm): tùy thuộc vào thiết kế thực tế
- Vật liệu: cách nhiệt bọt polyurethane cứng δ = 100mm, tấm thép màu 0.6t trên tường và trần bên trong và bên ngoài, sàn thép không gỉ ID Room 2.5t được phủ bằng tấm thép màu 0.6t,Phòng điều trị 3.0t sàn thép không gỉ được phủ bằng tấm thép màu 0.6t.
Cửa: Cửa đơn (mm): 1200W × 2500H, ((2 bộ);
Cửa sổ xem: 400W × 500H, 2 bộ
Các điều kiện thử nghiệm chính:
| Không. | Điểm thử nghiệm | Bên trong nhà ((°C) | Bên ngoài ((°C) | |||
| Ống sấy khô | Ống ướt | Ống sấy khô | Ống ướt | |||
| 1 | Cấp độ làm mát | T1 | 27 | 19 | 35 | 24 |
| T2 | 21 | 15 | 27 | 19 | ||
| T3 | 29 | 19 | 46 | 24 | ||
| 2 | Tối đa làm mát | T1 | 32 | 23 | 48 | 32 |
| T2 | 27 | 19 | 35 | 24 | ||
| T3 | 32 | 23 | 52 | 31 | ||
| 3 | Giảm nhiệt | T1 | 21 | 15 | 21 | 15 |
| T2 | 21 | 15 | 10 | 8 | ||
| T3 | 21 | 15 | 21 | 15 | ||
| 4 | Tối thiểu làm mát | 21 | 15 | 18 | 12 | |
| 5 | Mồ hôi | 27 | 24 | 27 | 24 | |
| 6 | Sản phẩm sưởi | Cao | 20 | 15 | 7 | 6 |
| Mức thấp | 20 | 15 | 2 | 1 | ||
| Thêm thấp | 10 | 8 | - 5 | -6 | ||
| 7 | Nhiệt độ tối đa | 27 | 19 | 24 | 18 | |
| 8 | Nhiệt độ tối thiểu | 20 | 15 | - 7 | -8 | |
| 9 | Tự động tan băng | 20 | 12 | 2 | 1 | |
