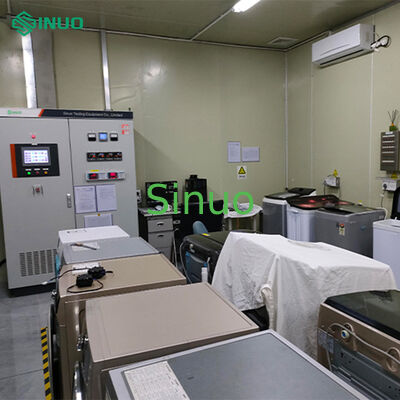

Hệ thống kiểm tra tiêu thụ máy giặt 4 trạm

Phòng thí nghiệm này sử dụng các tấm buồng cách nhiệt và một đơn vị xử lý không khí kèm theo để cung cấp một môi trường nhiệt độ và độ ẩm ổn định để kiểm tra hiệu suất máy giặt.Sử dụng hệ thống nước nhiệt độ không đổi và các hệ thống đo lường và kiểm soát liên quan, các đơn vị được thử nghiệm có thể hoạt động liên tục ở nhiệt độ 23 ± 2 °C và kiểm soát độ ẩm 65% ± 5%.Thiết bị này cung cấp các điều kiện cần thiết để kiểm tra tiêu thụ năng lượng máy giặt và các thử nghiệm hiệu suất khác.

Dự án này, một phòng thí nghiệm hiệu suất máy giặt, chủ yếu bao gồm ba trạm thử nghiệm cho máy giặt và một trạm thử nghiệm cho một máy tham chiếu.Mục tiêu là thành lập một phòng thí nghiệm tiên tiến có khả năng thử nghiệm máy giặt, cải thiện tỷ lệ trình độ sản phẩm và khả năng cạnh tranh trên thị trường.

Phòng thí nghiệm có diện tích khoảng 51m2 và bao gồm một phòng thử nghiệm và một phòng thiết bị, có khả năng tiến hành kiểm tra hiệu suất máy giặt.Phòng thí nghiệm này có thể tiến hành thử nghiệm tại ba trạm cùng một lúc.Xây dựng phòng thí nghiệm chủ yếu bao gồm các phần sau:

• Phòng phòng thử nghiệm
• Đơn vị làm lạnh và làm mát
• Hệ thống kiểm soát môi trường
• Hệ thống cung cấp nước nhiệt độ và áp suất liên tục và hệ thống đường ống
• Hệ thống điều khiển
• Hệ thống kiểm soát độ cứng nước
• Hệ thống đo lường (các trạm thử nghiệm có thể đo nhiệt độ nước vào, áp suất, độ cứng nước và các thông số điện)
• Hệ thống cung cấp điện và kỹ thuật phân phối điện thứ cấp
• Thiết kế, lắp đặt và đưa vào sử dụng

• Tiêu thụ năng lượng
• Tiêu thụ nước
• Tỷ lệ rửa
• Tỷ lệ mòn giặt
• Hiệu suất mất nước
• Hiệu suất rửa

• Phòng thử nghiệm: lớp cách nhiệt polyurethane dày 100mm, tấm thép phủ màu hai mặt dày 0,6mm
• Các tấm polyurethane chống cháy với mật độ bọt không dưới 38kg/m3 và độ chống cháy B1
• Kích thước phòng thử: L6000mm x W3000mm x H3200mm; kích thước cụ thể có thể được điều chỉnh dựa trên điều kiện thực tế
• Trạm thử nghiệm: 4 trạm, trạm làm việc bằng thép không gỉ
• Cửa phòng thử: W1200mm x H2200mm, không có ngưỡng, với cửa sổ quan sát
• Ánh sáng: Có bốn đèn huỳnh quang ống kép, chống sương mù và chống nước (với nắp bảo vệ)
• Một ổ cắm điện dự phòng AC đơn pha được lắp đặt trên tường (ở cửa)
• Phòng thử nghiệm có một dấu hiệu chỉ ra hoạt động thử nghiệm
• Trần nhà: Các tấm nhôm lỗ 600x600mm được sử dụng để đảm bảo phân phối không khí đồng đều
• Sàn phòng thử nghiệm được làm bằng bê tông, chống nước, trải sàn bằng gạch chống trượt và có rãnh thoát nước

• Đơn vị xử lý không khí: Lớp thép không gỉ (1 đơn vị)
• Cung cấp không khí: Máy thổi ly tâm (2 đơn vị)
• Máy làm mát bằng nước: 1 đơn vị
• Thiết bị sưởi ấm: Máy sưởi điện thép không gỉ, bộ điều chỉnh năng lượng ba pha, dễ tháo rời và bảo trì
• Kiểm soát độ ẩm: ống làm ẩm điện thép không gỉ, bộ điều chỉnh công suất ba pha, bể nước bằng thép không gỉ hoàn toàn với nắp có thể tháo và rửa để dễ dàng loại bỏ vảy (1 đơn vị)
• Thiết bị bảo vệ: 1 bộ cho áp suất không khí, nhiệt độ quá cao, ngắt nước, áp suất cao và thấp và quá dòng

• Hai bộ nguồn điện điều chỉnh tần số biến ba pha: 15kVA, điện áp điều chỉnh 0-400V, độ phân giải 0,1V, tần số 50/60Hz
• Cung cấp điện cho máy giặt và máy tham chiếu
• Tất cả các điện áp cung cấp năng lượng là có thể lập trình

Mỗi trạm làm việc có một hệ thống cung cấp nước ba chiều. hai trong số đó là hệ thống cung cấp nước nhiệt độ và áp suất không đổi, bao gồm các bể nước lạnh và bể nước nóng.Nhiệt độ và áp suất nước có thể điều chỉnh, và độ cứng nước có thể được điều khiển bằng tay. Một là khai thác nguồn cung cấp nước; tất cả các máy bơm nước là bơm thép không gỉ miền nam.
