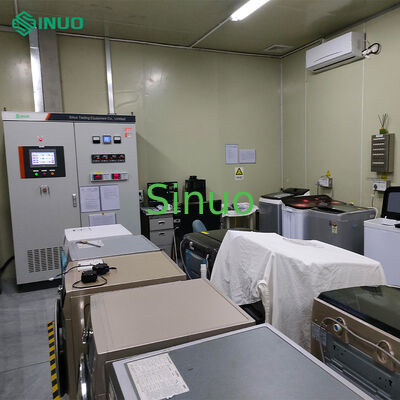

IEC 62552 Hệ thống kiểm tra hiệu quả năng lượng của tủ lạnh hai trạm

ISO 15502 Phòng thử nghiệm hiệu quả năng lượng tủ lạnh đóng băng cung cấp một môi trường ổn định và đáng tin cậy cho thử nghiệm và phát triển loại tủ lạnh.Hệ thống có thể chứa đồng thời 2 tủ lạnh để thử nghiệm toàn diện trong các điều kiện hoạt động tiêu chuẩn khác nhau và các kịch bản sử dụng mô phỏng.

Tiêu chuẩn tuân thủ:IEC 62552:2015

Khả năng thử nghiệm:

• Kiểm tra tốc độ làm lạnh
• Phân tích nhiệt độ lưu trữ
• Đo hệ số hoạt động
• Giám sát tiêu thụ điện
• Đánh giá năng lực đông lạnh
• Kiểm tra phục hồi tải
• Đánh giá năng lực sản xuất băng
• Kiểm tra ngưng tụ

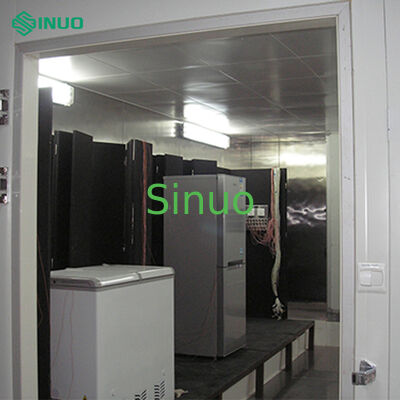

Cấu trúc phòng thí nghiệm:

• Các tấm cách nhiệt từ bọt polyurethane dày 100 mm lớp B1
• Hệ thống không khí cung cấp tối đa và hệ thống không khí quay trở lại hai bên
• 0bề mặt bên trong/bên ngoài tấm thép dày 0,6 mm
• Trần bằng tấm nhôm đục
• Kích thước bên ngoài: 4000mm W * 4000mm D * 3200mm H
• Cửa một lá với khung sưởi ấm bằng điện và cửa sổ quan sát
• 2 bàn thử bằng gỗ (2300mm W * 1200mm D * 2300mm H)

Các thông số hiệu suất:

• Phạm vi nhiệt độ: 0 °C đến + 50 °C ± 0,3 °C
• Phạm vi độ ẩm: 35% RH đến 93% RH ± 3,0% RH (được kiểm soát từ 10 °C đến 45 °C)
• Tốc độ gió: dưới 0,25 m/s
• Tốc độ sưởi ấm / làm mát: -10 °C đến 50 °C chuyển đổi trong vòng chưa đầy 90 phút
• Độ nghiêng nhiệt độ dọc: dưới 0,88°C/m

Điều khiển nhiệt độ và độ ẩm:

• Máy điều khiển nhiệt độ: SR93
• Phạm vi điều khiển: 0 °C đến 50 °C
• Độ chính xác điều khiển: ±0,3°C
• Phạm vi kiểm soát độ ẩm: 35% đến 95% RH
• Độ chính xác kiểm soát độ ẩm: ± 3% RH

Đo nhiệt độ:

• Các bộ nhiệt: 2 * 0,254 mm (Ø), Omega, 20 điểm mỗi trạm
• Độ chính xác đo: ±0,3°C (-5°C đến 80°C)
• Các đầu cuối đồng nhiệt: American Omega SMP-MF ổ cắm chuyên dụng
• Thu thập thông số nhiệt độ: Yokogawa GM10, 40 kênh

Hệ thống máy tính:

• Bộ vi xử lý Intel i7
• 8GB RAM
• ổ cứng 1TB
• Màn hình LCD 27 inch
• Phần mềm thử nghiệm dựa trên Windows với giao diện tiếng Anh

Bộ điều hòa không khí:

• Đơn vị ngưng tụ nén làm mát bằng nước với điều khiển không bước
• Máy nén 3HP + 3HP Copeland / Danfoss
• Máy trao đổi nhiệt đồng và cuộn dây
• Máy sưởi điện bằng thép không gỉ với điều khiển rơle trạng thái rắn
• Máy làm ẩm siêu âm với nguồn nước tự động
• Hệ thống quạt ly tâm
• Tất cả thép không gỉ tủ điều hòa không khí (1.0mm)

Hệ thống điều khiển:

• Máy điều khiển nhiệt độ và độ ẩm: SR93
• Bộ điều khiển logic có thể lập trình: Mitsubishi PLC
• Màn hình cảm ứng: Mitsubishi 10 inch
• Các bộ chuyển tiếp trạng thái rắn: Ximaden hoặc các thương hiệu có uy tín tương đương
• Các bộ ngắt mạch và tiếp xúc: thương hiệu Schneider
• Chức năng báo động và bảo vệ toàn diện

Xây dựng & Vật liệu:

• Tủ xử lý không khí bằng thép không gỉ (trọng lượng ≥ 1,0 mm)
• Các hộp đầu cuối đồng nhiệt được chế tạo từ thép không gỉ dày 1,2mm
• Tủ điều khiển với tấm thép dày 1,2mm
• Tất cả các thiết bị và thành phần là mới, chất lượng cao với bảo hành hợp lệ
• Quản lý cáp chuyên nghiệp với nhãn chuyên dụng

Các đặc điểm an toàn:

• Hệ thống báo động khí đốt (0-1000 ppm hoặc phạm vi LEL 0-100%)
• Thiết bị bảo vệ nhiệt độ, áp suất, mực nước, điện áp và dòng điện bất thường
• Thiết kế an toàn điện phù hợp với các tiêu chuẩn quốc gia
• Đường nối đất đáng tin cậy với dây lõi đồng 2,5mm2
• Khả năng hoạt động liên tục 72 giờ mà không bị tan băng

Phần mềm thử nghiệm trong phòng thí nghiệm cung cấp chức năng toàn diện để đánh giá hiệu suất tủ lạnh:

• Phần mềm thử nghiệm tiêu chuẩn mới nhất phù hợp với IEC 62552
• Tốc độ thu thập dữ liệu có thể điều chỉnh (3 đến 30 giây)
• Các chức năng thử nghiệm toàn diện bao gồm:
  • Phân tích tiêu thụ năng lượng
  • Giám sát nhiệt độ lưu trữ
  • Đánh giá năng lực đông lạnh
  • Đo tốc độ làm mát
  • Xét nghiệm phục hồi nhiệt độ
  • Đánh giá năng lực sản xuất băng
  • Phân tích biến động điện áp
• Sự ổn định và độ tin cậy tuyệt vời
