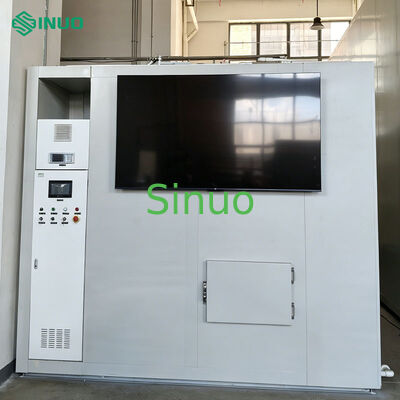

Hệ thống kiểm tra chênh lệch năng lượng Entanpi không khí ISO 15042 7.5HP

MOQ:	1
giá bán:	Tailored
tiêu chuẩn đóng gói:	ván ép
Thời gian giao hàng:	2 tháng
Phương thức thanh toán:	T/T
khả năng cung cấp:	1 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Trung Quốc

Hàng hiệu

Sinuo

Chứng nhận

Calibration Certificate (Cost Additional)

Số mô hình

SN331-25RT

Tiêu chuẩn áp dụng:

ISO 15042, ISO 5151, v.v.

Loại UUT:

Điều hòa 7.5HP

Báo cáo thử nghiệm:

Định dạng có thể được tùy chỉnh

Công suất làm mát:

0,75 mã lực～7,5 mã lực

Công suất sưởi ấm:

0,75 mã lực～7,5 mã lực

Luồng không khí:

300~4000 m³/h

Độ chính xác áp suất tĩnh:

≤±（±0,5%RD)+（±0,5%FS）

Độ chính xác áp suất vòi phun:

≤±（±0,25%RD)+（±0,25%FS）

Mô tả sản phẩm

ISO 15042 Hệ thống kiểm tra sự khác biệt năng lượng khí-Enthalpy 7,5HP

Tổng quan hệ thống

Phòng thí nghiệm thử nghiệm phương pháp nhiệt độ không khí 7,5HP này bao gồm các phòng bên trong và bên ngoài được thiết kế để kiểm tra hiệu suất điều hòa không khí bằng cách đo nhiệt độ, áp suất và các thông số điện.Hệ thống phù hợp để kiểm tra loại cửa sổ, loại phân chia và điều hòa không khí tự đứng, hỗ trợ cả các thử nghiệm điều kiện hoạt động tiêu chuẩn và các yêu cầu thử nghiệm mở rộng cho kiểm tra và phát triển lấy mẫu sản phẩm.

Hoạt động của hệ thống được điều khiển thông qua bộ điều khiển có thể lập trình và giao diện HMI, với thu thập dữ liệu chính xác cao và chuyển dữ liệu theo thời gian thực đến các máy tính cấp cao hơn để xử lý, hiển thị, lưu trữ,và tạo báo cáo.

Tiêu chuẩn tuân thủ

Được thiết kế và thử nghiệm theo:

ISO 5151:2010
ISO 15042:2017

Nguyên tắc hoạt động

Phòng thử nghiệm điều chỉnh nhiệt độ bóng đèn khô và bóng đèn ẩm thông qua kiểm soát nhiệt độ và độ ẩm cân bằng.trong khi các đồng hồ điều khiển nhiệt độ điều chỉnh đầu ra máy sưởi và nén để đạt được điều kiện không khí mong muốn.

Các quy trình hoạt động

Danh sách kiểm tra trước khi khởi động

Xem lại các bản ghi chạy trước
Kiểm tra trạng thái cung cấp điện và nước
Đảm bảo đơn vị đang được thử nghiệm (UUT) được lắp đặt đúng cách

Hoạt động tiêu chuẩn

Đóng tắt và nhấn nút "Start"
Kích hoạt quạt, hệ thống sưởi ấm, làm ẩm và áp suất tĩnh thông qua HMI
Khởi động hệ thống làm mát và vòi nước theo yêu cầu
Đặt giá trị SV của bộ điều khiển nhiệt độ theo điều kiện hoạt động
Đưa năng lượng cho UUT thông qua nguồn cung cấp điện biến tần số
Đo các thông số UUT khi điều kiện hoạt động ổn định
Tắt theo trình tự ngược của thủ tục khởi động

Đơn vị được thử nghiệm

Các loại UUT được hỗ trợ

Loại tường
Loại trần
Loại 4 chiều
Loại giá đỡ sàn

Phạm vi đo

Phạm vi năng lực thử nghiệm:
- Khả năng làm mát: 0,75 HP - 7,5 HP
- Khả năng sưởi ấm: 0,75 HP - 7,5 HP
Dòng không khí: 300-4000 m3/h (phòng tiếp nhận 7,5HP)
Kích thước của đơn vị:
- Loại tấm: W≤1000mm, D≤800mm, H≤1800mm
- Loại chia: W≤1000mm, D≤500mm, H≤2000mm
Các thông số điện:
- Năng lượng một pha: 0-5kW
- Điện áp đơn pha: 0-300V
- Điện đơn pha: 0-20A
- Tần số: 50/60Hz
- Tỷ lệ năng lượng: 0-1

Cung cấp điện

Loại: Ba pha, bốn dây, 45kVA (1 bộ)
Trạm cung cấp: 7.5HP Một động cơ một loại (năng lượng 3 pha)

Yêu cầu về môi trường

Không có luồng không khí mạnh, ánh sáng mặt trời trực tiếp hoặc khí ăn mòn
Không có các nguồn rung động hoặc nhiễu mạnh
Nhiệt độ môi trường: 0 °C-35 °C, độ ẩm tương đối: < 90%
Môi trường phòng kiểm soát thử nghiệm:
- Nhiệt độ: 23°C±5°C
- Độ ẩm: <85%RH (bao gồm các thời gian không hoạt động)
- Không có côn trùng, gặm nhấm và khí ăn mòn

Yêu cầu về tiện ích

Nguồn cung cấp điện: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% tốc độ hoạt động)
Nguồn nước: Nước sạch, không có vảy ở 20L/h; kết nối DN15
Khử nước: DN50 kết nối

Kiểm tra khả năng

Khả năng làm mát định số (T1, T2, T3)
Khả năng sưởi ấm danh (cao, thấp, cực thấp)
đo lưu lượng không khí
Khả năng khử ẩm
Phân tích công suất đầu vào
Tính toán EER/COP
Đo tần số, dòng điện và điện áp

Measurement Accuracy (Chính xác đo lường)

Measurement Accuracy (Chính xác đo lường)	Độ chính xác có thể lặp lại
So với máy tiêu chuẩn	Độ lệch trung bình từ 3 thử nghiệm sau khi lắp đặt
Khả năng làm mát: ± 2%	Khả năng làm mát: ± 1%
Khả năng sưởi ấm: ± 2%	Khả năng sưởi ấm: ± 1%

Các điều kiện thử nghiệm chính

Không.	Điểm thử nghiệm	Bên trong nhà (°C)		Bên ngoài (°C)
		Ống sấy khô	Ống ướt	Ống sấy khô	Ống ướt
1	Chế độ làm mát T1	27	19	35	24
	Chế độ làm mát cấp số T2	21	15	27	19
	Tăng độ làm mát T3	29	19	46	24
2	T1 làm mát tối đa	32	23	48	32
	T2 làm mát tối đa	27	19	35	24
	T3 làm mát tối đa	32	23	52	31
3	T1 đóng băng	21	15	21	15
	T2 đóng băng	21	15	10	8
	T3 đóng băng	21	15	21	15
4	Tối thiểu làm mát	21	15	18	12
5	Mồ hôi	27	24	27	24
6	Năng lượng sưởi cao	20	15	7	6
	Năng lượng sưởi thấp	20	15	2	1
	Nhiệt độ đặc biệt thấp	10	8	- 5	-6
7	Nhiệt độ tối đa	27	19	24	18
8	Nhiệt độ tối thiểu	20	15	- 7	-8
9	Tự động tan băng	20	12	2	1

Các điều kiện thử nghiệm bổ sung

	Bên trong	Bên ngoài
Nhiệt độ (°C)	10-40	-15-60
Độ ẩm tương đối	35% -93%	25% -93%
Độ chính xác điều khiển (°C)	±0,2 (WB)	±0,2 (WB)
Độ chính xác thử nghiệm (°C)	±0,1 (WB)	±0,1 (WB)

Lưu ý: Sự kết hợp nhiệt độ không nên lệch đáng kể so với tiêu chuẩn. Điều kiện làm mát / sưởi ấm tiêu chuẩn duy trì độ chính xác điều khiển ± 0,2 °C; các điều kiện khác duy trì ± 0,3 °C.Xét nghiệm công suất có sẵn bằng phương pháp enthalpy một bênHiệu suất không được đảm bảo trong quá trình tan băng hoặc thiết bị ngừng hoạt động.

Hoạt động liên tục

Khả năng hoạt động liên tục bên ngoài:

≥ 10 giờ ở DB=2,0°C, WB=1,0°C
≥ 8 giờ ở DB=-7,0°C, WB=-8,0°C

Sự không chắc chắn về đo lường

Độ chính xác nhiệt độ RTD: ≤±0,1°C
Sự khác biệt áp suất tĩnh: ≤ ± ± 0,5%RD) + ± 0,5%FS)
Sự khác biệt áp suất vòi phun: ≤±±±0.25%RD) + ((±0.25%FS)
Sự khác biệt đầu vào và đầu ra: ≤±(±0.25%RD) +(±0.25%FS)
Điện vào: ≤±±±0,25%RD) + ((±0,25%FS)
Nhiệt độ nhiệt cặp: ≤±0,5°C
Áp suất tủ lạnh: ≤ ± ± 0,25%RD) + ± 0,25%FS)
Máy truyền độ ẩm tương đối: ≤ ± 3,0%RH

Cấu trúc hệ thống

Cài đặt thiết bị
