Tổng quan hệ thống

Dự án phòng thí nghiệm thử nghiệm hệ thống nước khác biệt enthalpy 25RT này bao gồm hai phòng (một trong nhà và một ngoài trời), hai bộ thiết bị khác biệt enthalpy phía không khí,và một hệ thống nước nhiệt độ không đổiHai đường hầm gió trong nhà có thể hoạt động đồng thời để đáp ứng các yêu cầu thử nghiệm của các hệ thống đa phân chia VRF.Một máy đo lưu lượng chất làm mát cũng được cung cấp để đáp ứng các thí nghiệm hiệu chuẩn AHRI.

Bên trong phòng thí nghiệm thử nghiệm này được trang bị một hệ thống để kiểm tra điều kiện hoạt động và dòng chảy không khí khác biệt enthalpy.nó có thể đo và kiểm soát nhiệt độ và độ ẩm của môi trường phòng thí nghiệmNó có thể thực hiện kiểm tra khả năng làm mát và sưởi ấm, cũng như các thử nghiệm điều kiện hoạt động khác nhau, trên máy làm mát không khí (bơm nhiệt), máy điều hòa không khí dân cư và thương mại thông thường,và VRF nguyên mẫuÁp suất hệ thống, phân bố nhiệt độ hoạt động của các thành phần khác nhau, hiệu suất điện và lấy mẫu và phân tích dữ liệu tham số điện cũng được bao gồm.

(1) Được trang bị các chức năng kiểm tra an toàn cho chất làm lạnh dễ cháy R32 và R454B, báo động tự động cho rò rỉ R32 và R454B, chức năng thông gió tự động,và tất cả các thành phần điện trong phòng thí nghiệm thử nghiệm đều chống nổ.

(2) Khu vực bên ngoài của phòng thí nghiệm được thiết kế cho nhiệt độ thấp, với nhiệt độ tối thiểu là -35 °C và nhiệt độ tối đa là 65 °C.phòng thí nghiệm được trang bị hệ thống nước nhiệt độ không đổi cho nước thông thường, có thể đáp ứng các yêu cầu kiểm tra hiệu suất của các đơn vị làm mát bằng không khí (bơm nhiệt).

Tiêu chuẩn áp dụng

Thiết kế và thử nghiệm theo các tiêu chuẩn sau:

ISO5151

ARI 210/240-2005

¢ AHIR 340/360-2007

SASO 2682:2013

AHRI 440-2008

ASHRAE37

S5010-5:2014

S5010-1:2019

ISO 13253

ISO 15042

...

Các mục thử nghiệm

Phòng thí nghiệm này được sử dụng để thử nghiệm loại máy điều hòa không khí hộ gia đình và phải có khả năng cung cấp các điều kiện môi trường thử nghiệm ổn định sau:

(1) Độ làm mát định số (trạng thái T1, T2, T3);

(2) Sưởi ấm bơm nhiệt (nhiệt độ cao, nhiệt độ thấp, nhiệt độ cực thấp);

(3) Sản phẩm sưởi ấm theo tiêu chuẩn;

(4) Điều kiện làm mát hoạt động tối đa (T1, T2, T3);

(5) Tối thiểu làm mát hoạt động;

(6) Nhiệt độ hoạt động tối đa của máy bơm nhiệt;

(7) Nhiệt độ tối thiểu của máy bơm nhiệt;

(8) Chất ngưng tụ và loại bỏ chất ngưng tụ;

(9) Lạnh (trạng thái T1, T2, T3);

(10) Tự động tan băng;

(11) Khối lượng không khí và áp suất tĩnh;

(12) Giải tan trong điều kiện đặc biệt;

Bất kỳ điều kiện hoạt động nào cũng có thể được thiết lập trong phạm vi DB trong nhà: 0 ∼50 °C, RH: 30 ∼95%; DB ngoài trời: -35 ∼60 °C, RH: 30 ∼95%.(Sự kết hợp nhiệt độ và độ ẩm cụ thể không nên khác biệt đáng kể so với sự kết hợp điều kiện hoạt động trong các tiêu chuẩn có liên quanLưu ý: Trong quá trình thử nghiệm, tốc độ gió xung quanh mẫu thử không được vượt quá 2m/s.

Các thông số kiểm tra

️ đo lường các thông số điện của máy điều hòa không khí được thử nghiệm

Số lượng: 1 đơn vị.

Máy đo công suất ba pha: nhập khẩu lớp 0.25.

Độ chính xác đo: (± 0,25%RD) + (± 0,25%FS).

Thu thập dữ liệu: Giao tiếp với máy tính qua cổng RS-232C.

Máy đo công suất ba pha: Yokogawa WT333 (Nhật Bản), 1 đơn vị;

️ đo áp suất cao và thấp của chất làm lạnh trong máy điều hòa không khí được thử nghiệm

3 điểm áp suất ngoài trời mỗi bộ, 3 điểm áp suất trong nhà mỗi bộ, tổng cộng 6 điểm.

Mc Máy truyền áp suất: lớp 0,5, 0 6MPa, tổng cộng 6 đơn vị.

Thu thập dữ liệu: Công cụ thu thập dữ liệu Yokogawa (Nhật Bản).

️ đo nhiệt độ nhiệt cặp của máy điều hòa không khí được thử nghiệm

Yêu cầu: tổng cộng 40 điểm, 20 điểm trong nhà và 20 điểm ngoài trời.

Phạm vi nhiệt độ: -270-400°C.

Cảm biến nhiệt độ: φ0,5 mm2, nhiệt cặp loại T.

Thu thập dữ liệu: Công cụ thu thập dữ liệu Yokogawa (Nhật Bản).

Các thành phần chính của phòng thí nghiệm

Phòng thí nghiệm thử

Đơn vị xử lý không khí (bầu nước)

- Thiết bị đo, kiểm soát và lấy mẫu

Các thiết bị đo khối lượng không khí trong nhà và sự khác biệt enthalpy (hai bộ)

Hệ thống cung cấp nước nhiệt độ và áp suất không đổi

️ Sức mạnh và bảo vệ

Hệ thống điều khiển

️ Thiết bị xử lý dữ liệu

Các thiết bị an toàn phòng thí nghiệm chống nổ (được trang bị các chức năng kiểm tra chất làm lạnh R290 và R32)

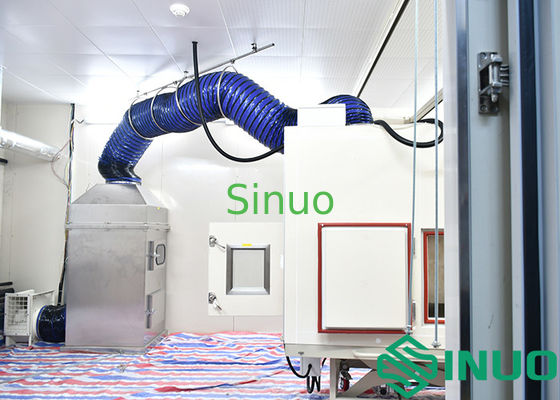

Hiển thị trong phòng thí nghiệm:
