IEC 60879 Hệ thống kiểm tra hiệu quả năng lượng của nhiều quạt

IEC 60879 Hệ thống kiểm tra hiệu quả năng lượng của nhiều quạt

Áp dụng các tiêu chuẩn:

IEC 60879-2019 "Các quạt thoải mái và điều chỉnh cho hộ gia đình và các mục đích tương tự - Phương pháp đo hiệu suất"

Hệ thống kiểm tra hiệu quả năng lượng của quạt này được phát triển theo tiêu chuẩn IEC 60879:2019, ES 7821:2024Nó cho phép đo chính xác các chỉ số hiệu suất chính, bao gồm tốc độ không khí, tốc độ lưu lượng không khí, tốc độ xoay, tiêu thụ điện và hiệu quả năng lượng,cho các loại quạt khác nhau như quạt bànHệ thống hỗ trợ thu thập và phân tích dữ liệu để đánh giá sản phẩm quạt, kiểm tra chất lượng và mục đích nghiên cứu và phát triển.

Tổng quan hệ thống:

Hệ thống thử nghiệm này có thiết kế một buồng và được trang bị một đơn vị đo lưu lượng không khí chuyên dụng để đảm bảo kiểm tra hiệu suất chính xác và ổn định.Phòng thử nghiệm được chế tạo bằng các tấm cách nhiệt polyurethane cứng dày 100 mm vàCác tấm thép màu.6 mm ở cả hai bên, cung cấp cách nhiệt nhiệt độ tuyệt vời và ổn định môi trường.

Một hệ thống điều hòa không khí bên ngoài độc lập được tích hợp để điều chỉnh chính xác môi trường thử nghiệm bên trong.nhiệt độ và độ ẩm trong buồng có thể được kiểm soát chính xác để đáp ứng đầy đủ các yêu cầu thử nghiệm khác nhau.

Phòng thí nghiệm được hỗ trợ bởi một phòng hoạt động riêng biệt, được thiết kế để chứa máy tính văn phòng, tủ điện tích hợp và kiểm soát và thiết bị cung cấp điện tần số biến.Phòng điều hành này thường được xây dựng bên cạnh buồng thử nghiệm bởi khách hàng, sử dụng cấu trúc bảng điều khiển mô-đun để linh hoạt và thuận tiện.

Toàn bộ hệ thống thử nghiệm được điều khiển bằng máy tính, cho phép các nhà khai thác thực hiện các thử nghiệm bên ngoài buồng mà không làm xáo trộn không khí.với thu thập dữ liệu thời gian thựcSau khi hoàn thành, báo cáo hiệu suất lưu lượng không khí và xếp hạng hiệu quả năng lượng được tạo ra tự động, cung cấp khả năng lặp lại cao, hoạt động hiệu quả,và quản lý dữ liệu thuận tiện.

UUT

* Quạt bàn

* Quạt sàn

* Quạt đáy

* Nguồn điện: AC 0 ~ 250V điều chỉnh không bước, ± 1%

Nội dung thử nghiệm

* Tốc độ gió: quạt nền, quạt sàn, quạt bàn

* Khối lượng không khí: quạt nền, quạt sàn, quạt bàn

* Tốc độ quay: quạt chân, quạt sàn, quạt bàn

* Năng lượng đầu vào: quạt nền, quạt sàn, quạt bàn

* Giá trị hiệu quả năng lượng: quạt nền, quạt sàn, quạt bàn

Độ chính xác thử nghiệm

* Khối lượng không khí: sau khi lắp đặt, độ lệch giữa ba kết quả thử nghiệm và giá trị trung bình là trong vòng ± 3%.

Phần điều khiển điện chính:

Tên thiết bị	Độ chính xác và độ cao	Ảnh tham khảo
Bộ điện & điều khiển	Thương hiệu: Sinuo
Cảm biến nhiệt độ và độ ẩm	Thương hiệu: DIHUI Mô hình:DSWP-T5W1 Hiển thị điểm thập phân: 0,01 °C Độ chính xác của thiết bị: 0,5 °C Độ ẩm: ± 3% RH
Máy đo động lực	Thương hiệu: OMEGA Mô hình:HHF142B Phạm vi: 40 đến 7800 FPM Độ chính xác của thiết bị: Độ chính xác ± 1 %
Cảm biến áp suất không khí	DWSP-T5W1
Mô-đun thu thập tham số điện	Thương hiệu: Yokogawa Mô hình: WT310 Độ chính xác: 0,1%
Máy tính công nghiệp	Thương hiệu: ADVANTECH Mô hình: IPC-610L+SIMB I5-2400 8G 500 GSSD

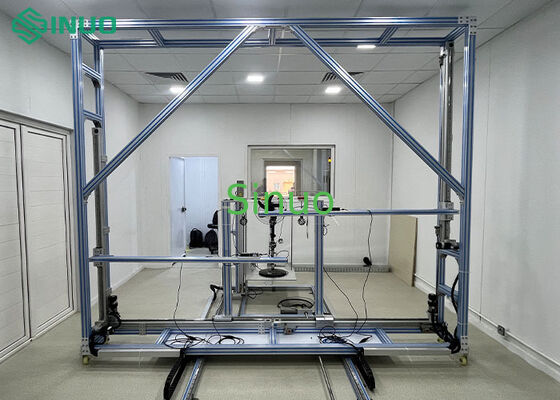

Hình ảnh tại chỗ để tham khảo







Ưu điểm



(1) Thiết bị thử nghiệm này được phát triển theo yêu cầu của khách hàng và chủ yếu được sử dụng để kiểm tra hiệu suất của quạt bàn, quạt sàn và quạt chân.

(2) Hệ thống thử nghiệm này có những lợi thế về độ chính xác thử nghiệm cao, dữ liệu chính xác, tốc độ thử nghiệm nhanh, vận hành thuận tiện, tiết kiệm năng lượng và đầu tư thấp, mà các trạm thử nghiệm truyền thống không có.

(3) Hệ thống thử nghiệm này áp dụng điều khiển tự động kép và hoạt động của máy tính, đảm bảo sự ổn định lâu dài và hoạt động thuận tiện,và có thể ngăn chặn hiệu quả sự gián đoạn thu thập dữ liệu và điều chỉnh lại điều kiện làm việc do máy tính bị hỏngNgoài hoạt động đồng thời trên máy tính, hệ thống thử nghiệm cũng có thể đồng thời ghi lại dữ liệu ban đầu, hiển thị đường cong điều khiển quy trình,in báo cáo dữ liệu ban đầu, tự động tạo ra kết quả tính toán, và hiển thị kết quả dưới dạng đường cong trên máy tính, đồng thời, phát hành báo cáo trong định dạng được yêu cầu bởi khách hàng.

(4) Phòng thử nghiệm này sử dụng một chương trình tiết kiệm năng lượng hiệu quả và một hệ thống nhanh và ổn định.

(5) Các phụ kiện cốt lõi được nhập khẩu thương hiệu nổi tiếng với độ ổn định tốt và tỷ lệ thất bại thấp.và động cơ bước và động cơ servo là thương hiệu Nhật Bản hoặc thương hiệu tương đương.

(6) Phòng thử nghiệm có lợi thế hiệu quả cao và tiết kiệm năng lượng.Một số phần của phòng thử nghiệm có thể sử dụng đầy đủ sự kết hợp của phục hồi nhiệt và kiểm soát phân cấp để giảm sức mạnh hoạt động và tiết kiệm rất nhiều năng lượng.

(7) Sự xuất hiện tổng thể là đẹp. Bảng lưu trữ lạnh thương hiệu nổi tiếng được áp dụng, có lợi thế của hiệu suất cách nhiệt tốt và ngoại hình phẳng.

(8) Phòng thử nghiệm có hoạt động lâu dài mà không bị hỏng, và tuổi thọ có thể đạt hơn 10 năm.

(9) Phương cách của kết quả so sánh với phòng thí nghiệm quốc gia không quá 3%.





Quá trình thử nghiệm
