IEC 60456 Hệ thống kiểm tra hiệu quả năng lượng của máy giặt-máy rửa chén-máy sưởi nước

Hệ thống thử nghiệm hiệu quả năng lượng máy giặt-máy rửa chén-bình nóng lạnh IEC 60456

Giới thiệu về phòng thí nghiệm:

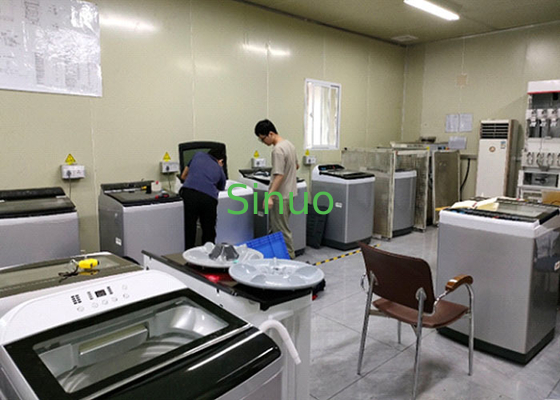

Phòng thí nghiệm này bao gồm phòng thí nghiệm hiệu suất, phòng thí nghiệm chức năng và phòng thiết bị. Phòng thí nghiệm hiệu suất cung cấp một môi trường nhiệt độ và độ ẩm ổn định để thử nghiệm hiệu suất của máy giặt, máy rửa chén và bình nóng lạnh thông qua một nhà kho cách nhiệt và một bộ phận tái xử lý không khí đi kèm. Hệ thống nước nhiệt độ không đổi và các hệ thống đo lường và kiểm soát liên quan được sử dụng để vận hành máy giặt, máy rửa chén và bình nóng lạnh trong môi trường nhiệt độ và độ ẩm được chỉ định. Mức tiêu thụ năng lượng và các hiệu suất khác của máy giặt, máy rửa chén và bình nóng lạnh theo các tiêu chuẩn liên quan được thử nghiệm. Và các yêu cầu thử nghiệm để kiểm tra và chứng nhận các máy giặt, máy rửa chén và bình nóng lạnh liên quan được đáp ứng.

Tiêu chuẩn:

IEC 60456; EN 60456 Máy giặt gia dụng - Phương pháp đo hiệu suất

GB/T 20290 2016 Giá trị giới hạn và cấp hiệu quả năng lượng nước của máy rửa chén;

EN 50242 Phương pháp đo hiệu suất của máy rửa chén điện gia dụng;

IEC 60436/2015 Phương pháp thử nghiệm tiêu chuẩn về hiệu suất của máy rửa chén điện gia dụng;

QB/T1520-2013 Máy rửa chén điện cho gia đình và các mục đích tương tự;

BS EN50440:2015+A1:2020 Hiệu quả của bình nóng lạnh trữ điện gia dụng và phương pháp thử nghiệm

Bao gồm Phòng thí nghiệm:

• Phòng thí nghiệm thử nghiệm hiệu suất
• Phòng vận hành
• Phòng lưu trữ
• Phòng thiết bị
• Phòng điều khiển

Phòng thí nghiệm hiệu suất:

• 4 trạm thử nghiệm;
• Một bộ mạch nước lạnh và nước nóng, với các mạch, van và vòi hỗ trợ;
• Một máy rửa chén tham chiếu; một máy giặt;
• Mỗi trạm được trang bị cảm biến nhiệt độ, độ ẩm, nhiệt độ nước, áp suất nước và tốc độ dòng chảy;
• Một Yokogawa WT310 cho mỗi trạm;
• Mỗi trạm được trang bị 10 cặp nhiệt điện;
• Mỗi trạm được trang bị 1 ổ cắm điện AC và 1 ổ cắm điện biến tần;
• Mương thoát nước và vỉ;
• Một bộ điều hòa không khí nhiệt độ và độ ẩm không đổi;
• Một bộ trần nhà và ống dẫn khí;
• Một bộ hệ thống chiếu sáng trong nhà

Phòng vận hành:

• Một cân điện tử chính xác và một cân điện tử thông thường.
• Một máy chuẩn độ.
• Một máy ủi.
• Một máy sấy quần áo.
• Máy đo độ trắng.
• Một lò nướng; (sau đây chỉ dành cho máy rửa chén)
• Một lò vi sóng;
• Một máy xay thịt;
• Một bàn làm việc;
• Một bộ chai thuốc thử hóa học (do các hạn chế về vận chuyển quốc tế, hóa chất không thể được vận chuyển và cần được người dùng mua tại địa phương).

Phòng chứa đồ:

• Một tủ lạnh.
• 2 tủ khóa.

Phòng thiết bị:

• Một máy nước tinh khiết 1m³/h;
• Một bể chứa nước nhiệt độ cao và một hệ thống cấp nước áp suất và nhiệt độ không đổi;
• Một bể chứa nước nhiệt độ thấp và một hệ thống cấp nước áp suất và nhiệt độ không đổi;
• Một bộ hệ thống điều chỉnh độ cứng của nước tự động;
• Hệ thống cung cấp điện phù hợp;
• Một nguồn điện biến tần với đầu ra một pha 15kW;
• Hai bộ hộp dụng cụ liên quan và ba xe đẩy dụng cụ (xe đẩy thông thường, xe đẩy thủy lực thủ công, xe đẩy di động).

Phòng điều khiển:

• Một tủ điều khiển.
• Một bộ máy tính và hệ thống điều khiển.
• Một bộ bàn và ghế máy tính.

Loại mẫu:

Kích thước bên ngoài của UUT không lớn hơn (chiều rộng*chiều sâu*chiều cao) 1000mmΧ1000mmΧ1500mm

Nội dung thử nghiệm (Máy rửa chén):

• Tiêu thụ điện
• Tiêu thụ nước
• Hiệu suất giặt
• Hiệu suất sấy

Nội dung thử nghiệm (Máy giặt):

• Tiêu thụ điện
• Tiêu thụ nước
• Tỷ lệ làm sạch
• Tỷ lệ hao mòn giặt
• Hiệu suất khử nước
• Hiệu suất xả

Nội dung thử nghiệm (Bình nóng lạnh):

• Dung tích định mức (phương pháp cân)
• Mức tiêu thụ năng lượng vốn có trong 24 giờ
• Hệ số tiêu thụ năng lượng vốn có trong 24 giờ
• Tỷ lệ đầu ra nước nóng

Thông số kỹ thuật phòng thí nghiệm:

• Thân phòng thử nghiệm: tấm thép màu trắng ngà hai mặt dày 75mm dày 0,6mm, tấm polyurethane chống cháy;
• Kích thước thân phòng thử nghiệm: 4200*4500*3000mm;
• Cửa phòng thử nghiệm: R(800+800)×C2200mm;
• Đèn trần LED được lắp đặt trong phòng;
• Lắp đặt nguồn điện ổn định điện áp biến tần một pha và ổ cắm điện lưới tại trạm thử nghiệm;
• Phòng thí nghiệm hiệu suất được trang bị điều hòa không khí chính xác nhiệt độ và độ ẩm không đổi, kiểm soát nhiệt độ: 23±2 độ, 20±2 độ; Kiểm soát độ ẩm: duy trì độ ẩm trong nhà ở mức 30~70RH%: (55±5)%RH, (60±5)%RH, 65±5RH%.
• Sàn phòng thí nghiệm được làm bằng bê tông, không thấm nước, lát gạch chống trượt và một rãnh thoát nước được mở trên mặt đất. Bề mặt rãnh được phủ bằng vỉ thép không gỉ. Khoảng cách giữa các vỉ là 20mm. Nó được làm bằng ống vuông SUS304 (25mm*25mm*1.5mm) (do người dùng xây dựng);

Hệ thống cấp nước nhiệt độ và áp suất không đổi:

• Theo yêu cầu của các tiêu chuẩn liên quan: các thông số kỹ thuật khác nhau và các loại mẫu khác nhau có các yêu cầu nhiệt độ nước khác nhau trong quá trình thử nghiệm. Để đáp ứng các yêu cầu và tạo điều kiện sử dụng, hệ thống cấp nước cung cấp hai nguồn cung cấp nước: một nước nhiệt độ thấp và một nước nhiệt độ cao. Nước nhiệt độ thấp và nước nhiệt độ cao được làm nóng bằng bơm nhiệt cộng với tuần hoàn bên trong hỗ trợ điện. Mỗi loại được trang bị một bể chứa nước cách nhiệt bên trong bằng thép không gỉ 1m³. Nhiệt độ, áp suất và độ cứng của nước có thể điều chỉnh.
• Phạm vi nhiệt độ nước: nước nhiệt độ thấp: 10-35℃±1℃;
• Phạm vi áp suất nước: 0,24±0,05MPa;
• Phạm vi độ cứng của nước: 0～5mmol/l±0,2mmol/l, có thể điều chỉnh tự động;
• Máy nước tinh khiết: 1 m³/h;
• Đường cấp nước 4 chiều của trạm thử nghiệm hiệu suất được trang bị đồng hồ đo lưu lượng điện từ, đo nhiệt độ cấp nước và áp suất cấp nước.

Hệ thống điều khiển và đo thông số

Hệ thống điều khiển và đo thông số chủ yếu bao gồm "thiết bị hiển thị thông số và tủ điều khiển vận hành" và "hệ thống xử lý dữ liệu máy tính".

Tủ điều khiển

• Điều khiển các hoạt động thử nghiệm khác nhau và đo trực tiếp các thông số khác nhau như nhiệt độ và độ ẩm của môi trường phòng thí nghiệm, mức tiêu thụ nước, mức tiêu thụ điện, áp suất nước và nhiệt độ nước của từng máy giặt được thử nghiệm thông qua cảm biến và gửi chúng đến đồng hồ để hiển thị. Tất cả các dụng cụ điều khiển chính, cảm biến, bộ thu thập dữ liệu, v.v. đều áp dụng các sản phẩm thương hiệu có độ chính xác cao để đảm bảo độ tin cậy của dữ liệu và độ chính xác của thử nghiệm. Các thông số như sau:
• Đo nhiệt độ và độ ẩm môi trường: nhiệt độ -10～60°C±1°C, độ ẩm 10～90% ±3%.
• Đo mức tiêu thụ điện của máy giặt:
• Số kiểu: Đồng hồ đa chức năng Yokogawa WT310 (Một trong số đó có chức năng hài).
• Thông số kỹ thuật: Điện áp, dòng điện, năng lượng điện.
• Độ chính xác đo: 0,25% FS＋±0,25 đọc.
• Đo áp suất nước: 0～0,5MPa±0,5%FS.
• Đo nhiệt độ nước: Pt100, máy phát, độ phân giải 0,1°C.
• Đo lưu lượng nước: Dòng Yokogawa AXG, 3 L/phút～100L/phút±0,5%FS.

Hệ thống xử lý dữ liệu (Máy rửa chén):

• Phần mềm dựa trên hệ điều hành Windows. Nó được biên dịch bằng C#. Nó có một giao diện đồ họa phong phú. Ngoài bảng, nó cũng có thể được hiển thị và in trong biểu đồ xu hướng.
• Dữ liệu báo cáo hiển thị thử nghiệm trong phòng thí nghiệm bao gồm tất cả (nhiệt độ cặp nhiệt điện, nhiệt độ và độ ẩm môi trường, công suất, điện áp, dòng điện, tần số, v.v.). Thu thập tự động và hiển thị tự động, với chức năng truy vấn dữ liệu lịch sử, có thể được tham khảo và in bất cứ lúc nào (kể cả trong quá trình thử nghiệm).
• Tất cả các thẻ thu thập dữ liệu chính, thẻ truyền thông, v.v. đều là các sản phẩm mang nhãn hiệu. Đảm bảo độ tin cậy của dữ liệu và độ chính xác của thử nghiệm.
• Giao diện cửa sổ phần mềm được hiển thị bằng tiếng Anh. Nó có một giao diện thân thiện với con người. Nó có thể ghi và lưu trữ dữ liệu trong thời gian thực. Hoàn toàn thực hiện hoạt động không cần giấy tờ. Hoạt động có thể không dễ hiểu, nhưng hoạt động ổn định và đáng tin cậy.
• Dữ liệu được thu thập trực tiếp thông qua giao tiếp bao gồm: nhiệt độ và độ ẩm môi trường phòng thí nghiệm, điện áp, dòng điện, độ ẩm, áp suất nước, nhiệt độ nước và lượng nước.
• Dữ liệu của máy rửa chén tham chiếu và các dụng cụ phân tích khác được nhập thủ công.
• Máy tính tự động tính toán và xử lý dữ liệu được thu thập trực tiếp và nhập thủ công, đồng thời tự động tạo và lưu kết quả trong báo cáo.
• Các yêu cầu khác dựa trên phần mềm do nhà cung cấp cung cấp và hoạt động cụ thể được cả hai bên thương lượng.

Nguồn cung cấp:

• Nguồn cung cấp cho phòng thử nghiệm: Bên A cung cấp 100kVA cho tủ điều khiển điện của Bên B
• Nguồn cung cấp cho máy đang thử nghiệm: nguồn điện ổn định tần số biến đổi một pha 15kVA (trạm thử nghiệm)
• Yêu cầu đặc tính nguồn điện thử nghiệm: ổn định điện áp: ≤1%; ổn định tần số: ≤0,5%;

Hiển thị phần mềm:
