CISPR22 Thực hiện phát xạ CE 30 MHz ~ 6GHz Hệ thống kiểm tra phát xạ EMI dải tần số

CISPR22 Thực hiện phát xạ CE 30 MHz ~ 6GHz Hệ thống kiểm tra phát xạ EMI dải tần số

Tiêu chuẩn và khoản:

CISPR11 / GB4824: Thiết bị tần số vô tuyến công nghiệp, khoa học và y tế (ISM) và các thiết bị tương tự Đặc điểm nhiễu tần số tần sốRimRimits và phương pháp đo lường
CISPR 12: Xe cộ, thuyền và động cơ đốt trong có đặc điểm nhiễu sóng vô tuyến điện Giới hạn giới hạn và phương pháp đo lường để bảo vệ máy thu ngoài khơi
CISPR13 / GB13837: Máy thu phát sóng âm thanh và truyền hình và các thiết bị đi kèm Đặc điểm nhiễu loạn củaRARRimimimimits và phương pháp đo lường
CISPR14-1 / GB4343.1: Tương thích điện từ. Yêu cầu đối với thiết bị gia dụng, dụng cụ điện và thiết bị tương tự -Bài 1: Phát xạ
CISPR15 / GB17743: Giới hạn và phương pháp đo đặc tính nhiễu sóng vô tuyến của thiết bị chiếu sáng điện và thiết bị tương tự
CISPR22 / GB9254: Thiết bị công nghệ thông tin - Đặc điểm nhiễu sóng vô tuyến LỚP và phương pháp đo lường

Các mẫu và hạn chế:

Thiết bị tần số vô tuyến công nghiệp, khoa học và y tế (ISM); phương tiện, thuyền và động cơ đốt trong; máy thu phát sóng âm thanh và truyền hình và các thiết bị liên quan; điện chiếu sáng; thiết bị công nghệ thông tin; Vân vân.

Ứng dụng:

Nó được sử dụng để đo xem EUT có dẫn nhiễu ra môi trường xung quanh thông qua đường dây điện và đường tín hiệu / điều khiển trong điều kiện làm việc bình thường hay không. Nếu tín hiệu nhiễu quá lớn, nó sẽ ảnh hưởng đến chất lượng điện của toàn bộ lưới điện, do đó gây cản trở hoạt động bình thường của các thiết bị điện khác. Trong quá trình thử nghiệm thực tế, đối tượng thử nghiệm có thể tạo ra tín hiệu nhất thời mạnh trong quá trình bật nguồn, điều này có thể ảnh hưởng và làm hỏng cổng đầu vào RF của máy thu thử nghiệm. Do đó, thông thường bắt buộc phải đặt một đường giữa AMN và máy thu để triệt tiêu bộ giới hạn Xung tạm thời cho tín hiệu trạng thái. Nếu dòng điện của đối tượng thử nghiệm quá lớn (ví dụ: lớn hơn 400A) hoặc không thể đo được bằng AMN, bạn có thể sử dụng các phép đo đầu dò điện áp trở kháng cao được chỉ định CISPR 16-1-2.

Nguyên tắc kiểm tra:

Hệ thống kiểm tra khí thải được tiến hành chủ yếu đo lường sự quấy rối của EUT đối với môi trường xung quanh thông qua đường dây điện, cổng tín hiệu và cổng điều khiển trong điều kiện làm việc bình thường. Dải tần số thử nghiệm chủ yếu từ 9 kHz đến 30 MHz. Các giới hạn quấy rối cho các sản phẩm khác nhau được quy định bởi các tiêu chuẩn khác nhau, nhưng phương pháp cơ bản là giống nhau.

Kết cấu:

Thiết bị kiểm tra chính: máy thu, mạng điện nhân tạo, đầu dò điện áp, phần mềm kiểm tra EMC
Môi trường thử nghiệm: phòng được bảo vệ (không bao gồm trong hệ thống này, tùy chọn hoặc khách hàng nên chuẩn bị)

Sử dụng môi trường:

Nguồn điện: 380V ± 10% 50 / 60Hz
Nhiệt độ môi trường xung quanh: 5 ° C ~ +40 ° C, không nên có nồng độ cao của bụi, khí ăn mòn, các vật dễ cháy và nổ

Các thông số kỹ thuật:

Dải tần số kiểm tra CE	30 MHz ~ 6GHz
Công suất EUT	230VAC / 16A một pha, 400VAC / 32A, ba pha 400VAC / 63A (được cấu hình khi cần)
Thiết bị kiểm tra chính	Bộ thu EMI, mạng điện nhân tạo, đầu dò điện áp, phần mềm kiểm tra EMC
Môi trường thử nghiệm	Phòng khiên
Bộ khuếch đại Gain	Trong quá trình thử nghiệm, đầu ra của mạng điện nhân tạo phải cách đầu cực của EUT 0,8m và được kết nối bằng hai đường dây điện của cáp linh hoạt ba lõi dài 0,8m. Chiều cao của EUT trên băng ghế dự bị bắt buộc phải từ 0,8m trở lên và chiều cao của EUT đứng trên sàn được yêu cầu là 0,1m trở lên. Các tấm kim loại được nối đất được đặt trên tường và mặt đất, và EUT cách các tấm kim loại được nối đất thẳng đứng 0,4m.

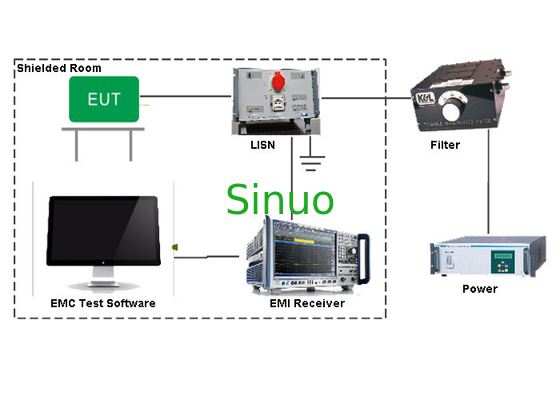

Sơ đồ
