Thiết bị kiểm tra toàn diện việc ngắt mạch của aptomat theo IEC60898-1 Điều 9.10, dòng cắt 10000A

Thiết bị kiểm tra toàn diện ngắt mạch IEC60898-1 Điều khoản 9.10 10000A

Thông tin sản phẩm:

Thiết bị kiểm tra cầu dao này được thiết kế và sản xuất theo các yêu cầu kỹ thuật do khách hàng cung cấp. Nó tuân thủ các tiêu chuẩn quốc gia của IEC 60898-1 điều khoản 9.10/ GB10963.1-2005 điều khoản 9.10, GB14048.1-2006 điều khoản 7.2.1 và JB/T8979-2006 điều khoản 8.13.

Nó có thể kiểm tra đặc tính ngắt mạch trễ của cầu dao: tức là, áp dụng 1,13 lần, 1,45 lần và 2,55 lần dòng điện định mức để kiểm tra xem nó có ngắt trong thời gian quy định hay không.

Nó cũng có thể kiểm tra đặc tính ngắt mạch tức thời của cầu dao, tức là, áp dụng 3~20 lần dòng điện định mức để kiểm tra xem nó có ngắt trong thời gian quy định hay không.

Nó phù hợp để kiểm tra trước khi giao hàng trực tuyến của cầu dao vỏ đúc và cầu dao nhỏ. Đây là thiết bị cần thiết để kiểm tra hiệu suất điện của các nhà sản xuất cầu dao. Thiết bị này có các chức năng lắp đặt sản phẩm nhanh chóng, kiểm tra tự động và phán đoán tự động.

Vỏ thiết bị được lắp ráp bằng thép hợp kim nhôm chất lượng cao, tấm được phun kim loại và bề mặt được phun chống tĩnh điện, chống gỉ và chống ăn mòn. Phần trên của thiết bị được trang bị bảng điều khiển, công tắc nguồn và các đầu dây có nhiều thông số kỹ thuật khác nhau (để kiểm tra ngắt mạch trễ). Thiết bị được thiết kế hợp lý, dễ sử dụng, vận hành đơn giản, hiệu suất đáng tin cậy và hình thức đẹp.

Phương pháp kiểm tra:

Thiết bị kiểm tra này áp dụng nguyên tắc đầu ra điện áp thấp và dòng điện cao, sử dụng máy biến áp cách ly dòng điện cao bên trong để xuất ra dòng điện, đặt kích thước dòng điện thông qua màn hình cảm ứng để điều khiển nguồn dòng điện không đổi và nguồn dòng điện không đổi điều khiển kích thước điện áp đầu vào sơ cấp của máy biến áp để điều chỉnh kích thước dòng điện đầu ra. Nó có chức năng tự động ổn định dòng điện. Thời gian kiểm tra được đặt thông qua màn hình cảm ứng và so sánh với thời gian ngắt mạch thử nghiệm để đánh giá chất lượng của cầu dao.

Nguồn điện đầu vào của thiết bị: ba pha 380V/50HZ/10KVA;

Đặc tính kiểm tra của cầu dao vỏ đúc: đặc tính ngắt mạch tức thời nhỏ, đặc tính ngắt mạch trễ, kiểm tra tăng nhiệt độ

Chế độ điều khiển: Điều khiển màn hình cảm ứng PLC

Thông số kỹ thuật:

1. Buồng nhiệt độ không đổi:

• Buồng nhiệt độ không đổi được kết hợp với máy thử nghiệm để duy trì nhiệt độ: nhiệt độ phòng ~ 50 độ, độ phân giải nhiệt độ 0,1 độ, độ ổn định nhiệt độ ± 1 độ.

2. Thông số ngắt mạch trễ:

• Dòng điện AC đầu ra: 3~350A;
• Điện áp AC đầu ra: 0~5V;
• Đường dẫn dòng điện đầu ra: 1 đường, các tiếp điểm cầu dao đa-P được nối tiếp để kiểm tra một số công tắc;
• Kiểm tra các sản phẩm cầu dao nhỏ: 3~125A
• Dạng sóng dòng điện đầu ra: sóng sin (hiệu chỉnh độ méo dạng sóng dòng điện của thiết bị không quá 5%, sai số hệ thống không quá 3%)
• Chế độ điều khiển dòng điện: tự động điều chỉnh, dòng điện được đặt trên màn hình cảm ứng;
• Độ chính xác dòng điện: cấp 0,5;
• Độ chính xác điện áp: cấp 0,5;
• Tỷ lệ máy biến áp: 400/5A;
• Thời gian kiểm tra: 1~999999s;
• Sau khi áp dụng dòng điện 1,13 lần, nó sẽ tự động tăng lên 1,45 lần dòng điện trong 5 giây;

3. Thông số kiểm tra ngắt mạch tức thời:

• Đồ gá: áp dụng phương pháp đầu cuối, một trạm tức thời; đáp ứng cầu dao 1-4P
• Dòng điện đầu ra: AC 100A~10000A;
• Số đường dẫn dòng điện đầu ra: 1 đường,
• Độ chính xác dòng điện: 5 cấp;
• Độ phân giải: 1A
• Thời gian kiểm tra tức thời ≤0,2s;
• Cài đặt giới hạn trên thời gian tác động: 1~200ms;
• Cài đặt giới hạn dưới thời gian tác động: 1~200ms;
• Trạm kiểm tra: 1 trạm
• Phương pháp điều khiển thiết bị: PLC+điều khiển màn hình cảm ứng
• Thời gian định giờ: 1~999ms;
• Chức năng bảo vệ: bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ rò rỉ;
• Nhiệt độ môi trường: 0 ~ +40℃;
• 15) Độ ẩm tương đối: (20 ~ 90)%RH;
• Kích thước khung: chiều dài 100*chiều rộng 780*chiều cao 1600

4. Kiểm tra tăng nhiệt độ:

• Khi cầu dao ở điều kiện làm việc bình thường và được kiểm tra theo các điều kiện quy định, nhiệt độ tăng của từng bộ phận không được vượt quá giá trị giới hạn được quy định trong Bảng 7;
• Cầu dao không được bị hư hỏng để ảnh hưởng đến chức năng hoặc sử dụng an toàn của nó;
• Đo nhiệt độ 8 chiều, độ phân giải nhiệt độ 0,1 độ;
• Dây để kiểm tra tăng nhiệt độ: 1, 1.5, 2, .5, 4, 6, 10, mỗi thông số kỹ thuật dài 1 mét, mỗi loại 5 chiếc;
• Dây để kiểm tra tăng nhiệt độ: 16, 25, 50, mỗi thông số kỹ thuật dài 2 mét, mỗi loại 5 chiếc;
• Keo đặc biệt để tăng nhiệt độ: 1 chai;
• Nước hòa tan keo: 1 chai;
• Phạm vi đo 0~200 độ;
• Mô hình cặp nhiệt điện: loại T;
• Với hiển thị đường cong nhiệt độ; Với bảng ghi dữ liệu nhiệt độ.

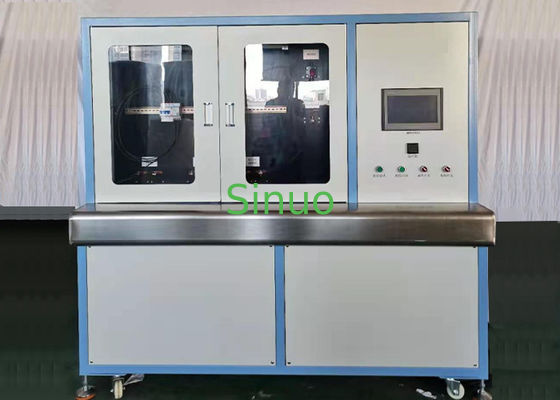

Hiển thị mẫu:
