| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 20 ngày |
| Phương thức thanh toán: | L / C ,, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 20 bộ mỗi tháng |

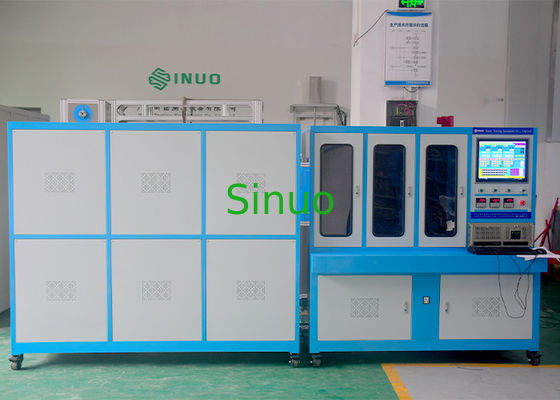

IEC 60898-1 Máy thử nhiệt độ tăng
Tổng quan sản phẩm:
Thiết bị thử nghiệm được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của
IEC60898-1 khoản 9.8, 9.9 và 9.10, IEC 60947-1 khoản 7.2.1 và vv
Nó được thực hiện để xác minh rằng bộ ngắt mạch tuân thủ các yêu cầu, áp dụng 1,13 lần, 1,45 lần, và 2,55 lần dòng điện định giá để kiểm tra để xem nếu nó đi trong thời gian được chỉ định.Thiết bị thử nghiệm cũng có thể kiểm tra các đặc điểm kích hoạt tức thời của bộ ngắt mạch, tức là áp dụng 3 đến 20 lần dòng điện định lượng để kiểm tra xem nó có nhảy ra khỏi thời gian hay không.Cũng đáp ứng các yêu cầu thử nghiệm tiêu chuẩn 28 ngày và thử nghiệm nhiệt độ tăng.
Nó phù hợp để thử nghiệm trực tuyến các bộ ngắt mạch trường hợp đúc và các bộ ngắt mạch thu nhỏ trước khi rời khỏi nhà máy.Nó là một thiết bị cần thiết cho kiểm tra hiệu suất điện của các nhà sản xuất bộ ngắt mạch.
Các thông số kỹ thuật:
| Thông số kỹ thuật dự án | Nội dung tham số |
| Tiêu chuẩn áp dụng | IEC 60898-1 |
| Điều khoản | 9.8, 9.9, 9.10 |
| Phương pháp kiểm soát | 18Hoạt động máy tính màn hình cảm ứng 0,5 inch |
| Ngôn ngữ chương trình | Tiếng Anh |
| Các vật liệu thử nghiệm |
1. Kiểm tra trì hoãn của bộ ngắt mạch nhỏ 1.13 + 1.45In; 2.55In 2. Thử nghiệm ngay lập tức của bộ ngắt mạch nhỏ 3-20In 3. Thử nghiệm tăng nhiệt độ của bộ ngắt mạch thu nhỏ 4. 28 ngày thử nghiệm bộ ngắt mạch nhỏ |
| Trạm thử nghiệm | 1 trạm |
| Năng lượng đầu vào | AC380V 50Hz 40kVA |
| Các thông số chuyến bay chậm | |
| Dòng điện chuyển đổi đầu ra | 1 ~ 320A |
| Điện áp chuyển đổi đầu ra | 1-5V |
| Kênh dòng đầu ra | Các liên lạc ngắt mạch đa P 1 kênh được kết nối hàng loạt để kiểm tra một số công tắc cùng một lúc (tối đa 3 bộ). |
| Các sản phẩm ngắt mạch thu nhỏ thử nghiệm | 2.5~125A |
| Hình dạng sóng đầu ra hiện tại | Sóng sinus (sự biến dạng hình sóng hiện tại của thiết bị điều chỉnh không quá 5%, lỗi hệ thống không quá 3%) |
| Phương pháp kiểm soát hiện tại | Điều chỉnh tự động, hiện tại được thiết lập trên màn hình cảm ứng |
| Độ chính xác hiện tại | Mức 0.5 |
| Độ chính xác điện áp | Mức 0.5 |
| Tỷ lệ biến áp | 400/5A |
| Thời gian thử nghiệm | 1~999999s |
| Hiện tại | Sau khi 1,13 lần của dòng điện được áp dụng, nó nhanh chóng và tự động tăng lên 1,45 lần của dòng điện trong 5 giây |
| Thiết bị | Sử dụng phương pháp cuối cùng, chậm: một trạm, tức thời: một trạm. |
| Thử nghiệm chạy ngay lập tức | |
| Thiết bị | Sử dụng phương pháp cuối cùng, trì hoãn: ba trạm, tức thời: một trạm. |
| Điện lượng đầu ra | AC3A2500A |
| Dòng điện kích hoạt tức thời | 3-20 trong |
| Điện áp đầu ra | 1-5V |
| Các kênh dòng phát ra | 1 kênh |
| Độ chính xác hiện tại | 0.5 cấp |
| Nghị quyết | 1A |
| Thời gian thử nghiệm ngay lập tức | ≤0,2s |
| Đặt giới hạn tối đa thời gian hành động | 1 ~ 200ms |
| Đặt giới hạn dưới thời gian hành động | 1 ~ 200ms |
| Trạm thử nghiệm | 1 trạm |
| Thời gian | 1~9999ms |
| Chức năng bảo vệ: | Bảo vệ mạch ngắn, bảo vệ quá tải, bảo vệ rò rỉ |
| Xét nghiệm tăng nhiệt | Trong điều kiện làm việc bình thường, khi bộ ngắt mạch được thử nghiệm theo các điều kiện được chỉ định. Máy ngắt mạch không nên bị hỏng để ảnh hưởng đến chức năng hoặc an toàn sử dụng của nó. |
| kênh đo nhiệt độ | 16 kênh, độ phân giải nhiệt độ: 0,1 độ, (1 kênh đo nhiệt độ xung quanh bên trong buồng) |
| Bộ nhiệt | Loại T hoặc loại K |
| Đường cong nhiệt độ | Màn hình máy tính với bảng ghi dữ liệu nhiệt độ |
| Phạm vi đo nhiệt độ | 0 ~ 200 độ |
| Thử nghiệm 28 ngày | |
| Chương trình thử nghiệm | Mẫu được cung cấp với AC 30V và dòng điện định lượng, thời gian bật là 21 giờ, thời gian tắt là 3 giờ và chu kỳ là 28 lần.Nhiệt độ đầu cuối được đo trong chu kỳ bật cuối cùng, và so sánh với nhiệt độ đo ban đầu, giá trị tăng nhiệt độ được so sánh với các yêu cầu tiêu chuẩn.dòng điện tăng lên giá trị hiện tại kích hoạt trong 5 giây, và bộ ngắt mạch nên hoạt động trong thời gian được đặt trước. |
| Điện áp đầu ra | Hơn AC 30V |
| Dòng điện chuyển đổi đầu ra | AC 3-125A |
| Sức mạnh đúng giờ | Thời gian bật điện 0-99h, có thể được đặt trước |
| Thời gian tắt điện | 0-99h có thể được đặt trước |
| Số chu kỳ | 0-9999 lần có thể được đặt trước |
| Thời gian kích hoạt | ghi lại |
| Dòng điện kích hoạt | 3 ~ 200A |
| Đánh giá kết quả |
1. Cho dù bộ ngắt mạch bị kẹt trong quá trình thử nghiệm hay không. Nếu nó bị kẹt, nó đã thất bại; nếu nó không bị kẹt, nó đã vượt qua. 2. so sánh tăng nhiệt độ, nếu nó vượt quá giá trị tiêu chuẩn bằng 15K, nó là sai; nếu nó không vượt quá giá trị tiêu chuẩn, nó là chấp nhận được. 3Sau khi dòng điện tăng lên dòng điện kích hoạt, nếu nó chạy trong thời gian được chỉ định/được đặt trước, nó được chấp nhận; nếu nó vượt quá thời gian được chỉ định/được đặt trước hoặc không chạy, nó bị lỗi. |
| Cấu hình | |
| Cáp kết nối | Sợi dây cho thử nghiệm nhiệt độ tăng: 1, 1.52, 2.5, 4, 6 và 10, mỗi thông số kỹ thuật có chiều dài 1 mét và phù hợp với 5 PCS cho mỗi thông số kỹ thuật; 16, 25, 35 và 50, mỗi thông số kỹ thuật có chiều dài 2 mét,và phù hợp với 5 PCS cho mỗi thông số kỹ thuật |
| Bộ nhiệt | Loại K, 16pcs, chiều dài 2m mỗi pcs |
| Kiểm soát nhiệt độ trong buồng |
1 bộ, để sưởi ấm buồng đến (RT+5~50°C) làm nóng buồng đến (RT+5~50°C) 1 thiết bị sưởi ấm trong mỗi buồng. Hệ thống điều khiển để thiết lập và duy trì nhiệt độ cho mỗi buồng. 1 điều chỉnh được cài đặt trên bảng điều khiển. |
| Thiết bị | Màn hình máy tính lớn hơn 18,5 inch, với WIFI |
| Lỗ sợi | Mỗi trạm làm việc được trang bị các lỗ sợi để dễ dàng kết nối với các thiết bị bên ngoài hộp |
| Phần mềm | Các phân đoạn chương trình có thể chỉnh sửa, có khả năng hình thành đường cong, tạo báo cáo và in |
Đặc điểm thiết bị:
Phòng thiết bị được hàn bằng thép chất lượng cao, tấm được phủ và niêm phong, và bề mặt được phủ chống tĩnh, chống rỉ sét và chống ăn mòn.Phần trên của thiết bị được trang bị bảng điều khiểnThiết bị được thiết kế và sử dụng hợp lý với những lợi thế của sự tiện lợi, hoạt động đơn giản,hiệu suất đáng tin cậy và ngoại hình đẹp.
Theo tiêu chuẩn IEC60898-1 điều 9.10.2.1 hoặc 9.10.2.2, các buồng trong SN2501C có thể được thử nghiệm độc lập cùng một lúc. Theo thử nghiệm tức thời của IEC60898-1 khoản 9.10.3.2-9.10.3.4, nó chỉ có thể được thử nghiệm trong thời gian khác nhau.
| Loại thử nghiệm | Kết hợp 1 | Kết hợp 2 | Kết hợp 3 | Kết hợp 3 |
| Thử nghiệm kích hoạt trì hoãn | √ | |||
| Thử nghiệm kích hoạt ngay lập tức | √ | |||
| Nhiệt độ tăng | √ | √ | ||
| Thủ tục thử nghiệm 28 ngày | √ |
Phòng được trang bị thiết bị sưởi ấm, với phạm vi điều khiển nhiệt độ RT + 5 ~ 50 °C để các mẫu trong buồng có thể được sử dụng ở nhiệt độ môi trường bình thường,và bao gồm chức năng giám sát nhiệt độ môi trường xung quanh ba chiều.
Phần mềm phải cho phép việc thực hiện bất kỳ chương trình thử nghiệm nào được chấm dứt bất cứ lúc nào mà không cần phải chờ đợi quá trình tiêu chuẩn hoàn thành,giữ lại kết quả đạt được tại thời điểm chấm dứt.
Nguyên tắc thử nghiệm:
Thiết bị thử nghiệm này áp dụng nguyên tắc điện áp thấp và dòng điện cao, sử dụng dòng điện lớn trong máy để cô lập dòng điện đầu ra của bộ biến áp,thiết lập kích thước hiện tại thông qua màn hình cảm ứng, và nguồn điện không đổi điều chỉnh kích thước của dòng điện đầu ra của bộ biến áp, có chức năng tự động ổn định dòng điện.Nó có một tùy chọn để thiết lập thời gian thử nghiệm bằng cách sử dụng màn hình cảm ứng và so sánh thời gian thử nghiệm để đánh giá chất lượng của bộ ngắt mạch.
|
|
