Hệ thống kiểm tra nguồn cung cấp tải cho aptomat IEC 61009-1

IEC 61009-1 Hệ thống kiểm tra nguồn cung cấp tải năng lượng cho bộ ngắt mạch

Tiêu chuẩn & Điều khoản:

Thiết bị thử nghiệm phù hợp với các yêu cầu tiêu chuẩn của IEC 61009-1:2012, IEC 60898-1:2015 điều 9.11, vv

Nó được sử dụng để cung cấp điện áp tải có thể điều chỉnh, hiện tại và yếu tố công suất cho thử nghiệm hệ thống liên lạc cơ khí-độ điện.Nó phù hợp để thử nghiệm công suất chuyển mạch và tuổi thọ hoạt động bình thường của các công tắc cho các thiết bị điện cố định gia đình và tương tựCũng phù hợp với khả năng phá vỡ và thử nghiệm tuổi thọ hoạt động bình thường của vòi cắm và ổ cắm cho mục đích gia đình và các mục đích tương tự, cũng như thử nghiệm căng thẳng điện cho đèn và các thử nghiệm tương tự khác.

Nguyên tắc thử nghiệm: Tủ tải có đầu ra một nguồn điện ba pha và đầu vào tải ba pha, và tải có thể được chia thành kháng,tải inductive hoặc capacitive (loại đèn huỳnh quang) và ba trong một tùy chọn. Điện dòng tải: 8-130A điều chỉnh bằng tay, điện áp dòng đầu ra AC: 10-400V điều chỉnh bằng tay.Thiết bị có những lợi thế của ngoại hình đẹp, bố trí hợp lý và hoạt động đơn giản.

Đặc điểm:

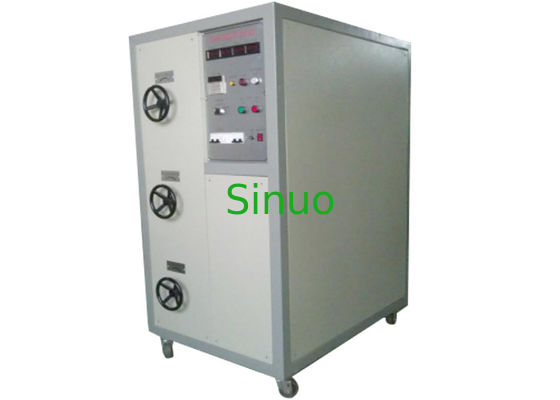

Tủ tải áp dụng một khung cấu trúc thép tích hợp và bảng niêm phong màu trắng của Toyota. mặt trước phía trên là bảng điều khiển hoạt động, trên đó có công tắc điều khiển,Điện năng lượng sản phẩm, điện áp và sức mạnh, công cụ hiển thị yếu tố công suất, công tắc công suất tải, các chỉ báo tình trạng khác nhau, nút bắt đầu và dừng, công tắc chuyển đổi dung lượng, công tắc chuyển đổi loại tải và báo động vvPhần dưới tương ứng với nút điều chỉnh điện áp đầu ra, nút điều chỉnh dòng điện và nút điều chỉnh độ điện dẫn của mỗi kênh. Mỗi tủ tải có chức năng ba trong một của tải kháng, cảm ứng và dung lượng (loại đèn huỳnh quang),có thể được chuyển đổi bằng một công tắc. Nội thất của tủ tải áp dụng làm mát gió đối lưu mạnh mẽ. Có cột ràng buộc ở phía sau và phần dưới của tủ tải,có thể được kết nối với phích tắt và máy kiểm tra tuổi thọ ổ cắm thông qua dây, và dòng điện đầu ra, điện áp và công suất trong quá trình thử nghiệm.

Các thông số kỹ thuật:

Mô hình	SN2117C-130A
Trạm thử nghiệm	Đơn vị
Phương pháp điều khiển điện	Điều khiển bằng nút, hiển thị thiết bị
Trọng lượng tích hợp	Kết hợp các điện trở ba pha, lò phản ứng và tụ điện
Điện áp đầu ra	10 ~ 400V, độ chính xác ± 0,5%, màn hình kỹ thuật số
Điện lượng đầu ra	10?? 130A, độ chính xác ± 0,5%, màn hình kỹ thuật số
Nhân tố công suất	0.3 ¢ 0.98, độ chính xác ± 0,5%, màn hình kỹ thuật số
Năng lượng đầu ra	0 ~ 120 kW, độ chính xác ± 0,5%, màn hình kỹ thuật số
Chế độ tải	Phản kháng, cảm ứng và dung lượng ba trong một, có thể chuyển đổi
Trọng lượng chứa	70uf, 140uf, 7.3uf tùy chọn
Khả năng tải	Mỗi đầu ra tải và đầu ra tải thay thế là tùy chọn
Số lượng thử nghiệm	0~999999 lần, có thể được thiết lập
Khả năng tải	1*125kVA
Phương pháp làm mát	Lạnh gió làm mát
Cảnh báo vượt quá	Giới hạn trên của dòng điện đầu ra là 130A và đầu ra sẽ được ngắt tự động khi nó vượt quá 135A
Cấu trúc	1800mm × 1200mm × 1800mm
Trọng lượng	Khoảng 1400 kg.
Nguồn cung cấp điện	Ba pha bốn dây AC380/50Hz, 130KVA/trạm





Chi tiết hiển thị:
