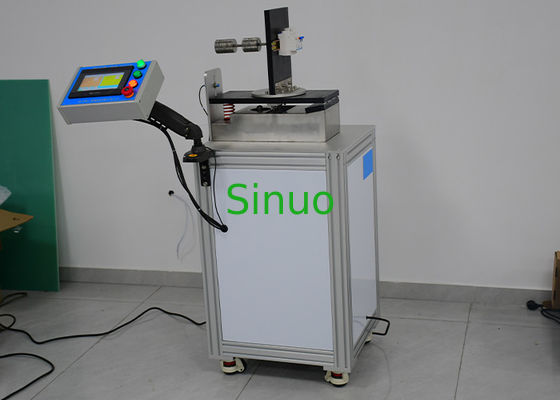

Máy thử va đập cơ học cho aptomat IEC 61009-1
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Coil Spring: | Hệ số đàn hồi 25N/mm |
| Drive Mode: | Cơ chế truyền động động cơ cam | Turntable Angle: | Có thể xoay vòng 4-90 ° cố định |
| Drop Height: | 40mm | Load Output: | 0-999999s |
| High Light: | Bàn xoay phòng không dội âm,Bàn xoay thiết bị kiểm tra EMC,Bàn xoay thiết bị kiểm tra EMC 2m |
||
Máy thử va đập cơ học cho aptomat IEC 61009-1
Tổng quan sản phẩm:
Thiết bị thử nghiệm tuân thủ các yêu cầu tiêu chuẩn của IEC 61009-1:2012, IEC60898-1:2015, v.v.
Nó được sử dụng để thử nghiệm sản phẩm aptomat nhằm xác minh khả năng chịu va đập của các bộ phận lộ ra của aptomat có thể chịu va đập cơ học trong quá trình sử dụng bình thường.
Nguyên tắc thử nghiệm: Nâng tấm lắp đặt có aptomat thông qua cam điều khiển động cơ và thả rơi tự do ngay lập tức xuống tấm chặn kim loại được trang bị lò xo cuộn có hệ số đàn hồi 25N/mm. Lặp lại 50 lần theo cách này và mẫu chuyển đổi ba hướng 90 độ khác thông qua bàn xoay và lặp lại thử nghiệm 50 lần.
Tính năng: 1. Điều khiển PLC, vận hành màn hình cảm ứng, truyền động động cơ servo, điều khiển chính xác.
2. Chiều cao rơi được xác định bởi khoảng cách lệch tâm của cam, không có sai lệch.
3. Áp dụng lò xo xoắn ốc hệ số đàn hồi tùy chỉnh Yiheda.
4. Bàn xoay có thể xoay 4-90°, thực sự mô phỏng thử nghiệm khả năng chịu va đập của aptomat theo mọi hướng.
Thông số kỹ thuật:
| Model | SN2506 |
| Trạm thử nghiệm | Đơn |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, vận hành giao diện cảm ứng người-máy |
| Chế độ truyền động | Cơ cấu cam truyền động động cơ |
| Lò xo cuộn | Hệ số đàn hồi 25N/mm |
| Đế A, Bàn B, Ván C | Gỗ cứng, sơn đen |
| Chiều cao rơi | 40mm |
| Bàn xoay | Có thể xoay 4-90° cố định |
| Trọng lượng | 100g*10 chiếc, 150g*5 chiếc, 200g*5 chiếc |
| Số lần thử nghiệm | 0-999999 lần, cài đặt trước trên màn hình cảm ứng |
| Đầu ra tải | 0-999999s, cài đặt trước trên màn hình cảm ứng |
| Kích thước | 900mm×600mm×1350mm |
| Trọng lượng | Khoảng 110 KG |
| Nguồn điện | AC380V±10% 50Hz, 1kVA |
