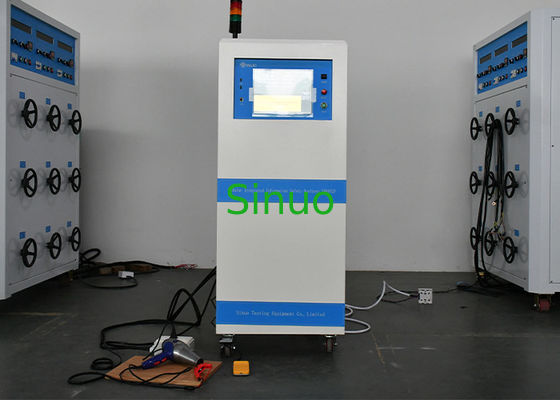

IEC 61009-1 Máy phân tích an toàn thông tin tích hợp
Đánh giá sản phẩm
Thiết bị thử nghiệm an toàn điện này tuân thủ nhiều tiêu chuẩn quốc tế, bao gồm IEC 61009-1:2012, IEC 60898-1:2015 (Điều 9.7), trong số những người khác. Nó kết hợp bảy chức năng kiểm tra chính: AC chịu điện áp, DC chịu điện áp, kháng cách nhiệt, liên tục nối đất, rò rỉ hiện tại,đo năng lượng, và xác minh khởi động điện áp thấp.
Là một nhà phân tích tuân thủ an toàn mô-đun thế hệ tiếp theo, hệ thống áp dụng kiến trúc tích hợp cao, cho phép cấu hình linh hoạt các chức năng kiểm tra an toàn.Nó hỗ trợ kết nối thông tin liền mạch và cung cấp các khả năng như thu thập dữ liệu thời gian thựcThiết kế tiên tiến này làm cho nó trở thành một giải pháp lý tưởng cho môi trường sản xuất thông minh, kết nối mạng và các hệ thống kiểm tra nhà máy dựa trên IoT.
Cấu trúc và đặc điểm:
Thiết kế mô-đun: Tiếp nhận một cấu trúc hoàn toàn mô-đun với các thẻ chức năng độc lập.hỗ trợ phát triển một hệ thống bán hàng và dịch vụ sáng tạo.
Khả năng thử nghiệm song song: Hỗ trợ thử nghiệm đồng thời điện áp chịu, kháng cách nhiệt và liên tục nối đất, giảm đáng kể thời gian thử nghiệm tổng thể và cải thiện hiệu quả.
Chẩn đoán lỗi thông minhĐược trang bị chức năng tự chẩn đoán lỗi, có khả năng hiển thị các nguyên nhân lỗi cụ thể.nó cho phép nhanh chóng khắc phục sự cố và bảo trì.
Nâng cấp phần mềm từ xa: Hỗ trợ cập nhật phần mềm từ xa, đảm bảo giải quyết kịp thời các vấn đề ứng dụng và đáp ứng nhu cầu tùy chỉnh đang phát triển.
Thả điện tốc độ cao: Sử dụng công nghệ xả nhanh được cấp bằng sáng chế, cho phép xả an toàn điện áp còn lại từ vật thể được thử nghiệm trong vòng 50 mili giây.
Bảo vệ an toàn tiên tiến (GFI):Thêm bảo vệ điện áp cao thông minh với giám sát thời gian thực của mạch thử nghiệm.hệ thống sẽ tự động cắt đầu ra để ngăn chặn sốc điện và đảm bảo an toàn cho người vận hành.
Kết nối không dây:Mô-đun WiFi tích hợp hỗ trợ kết nối với mạng không dây hoặc điểm nóng di động, cho phép chẩn đoán từ xa, nâng cấp phần mềm và truyền dữ liệu cho các ứng dụng nhà máy thông minh tích hợp.
Cung cấp điện tích hợp: Bao gồm một nguồn cung cấp điện tần số biến cố tích hợp có khả năng cung cấp đầu ra điện áp và tần số có thể điều chỉnh trong thời gian thực.với các tùy chọn cho dung lượng lớn hơn có sẵn theo yêu cầu.
Khám phá lỗi cung: Có khả năng phát hiện các vòng cung bất thường hoặc mạch ngắn trong mạch của đối tượng thử nghiệm, sàng lọc hiệu quả các sản phẩm bị lỗi hoặc nguy hiểm.
Tích hợp mã vạch: Hỗ trợ quét mã vạch để bắt đầu thử nghiệm, nhóm các mục thử nghiệm và liên kết mã vạch với dữ liệu thử nghiệm để cải thiện khả năng truy xuất và quản lý dữ liệu.
Quản lý dữ liệu toàn diện:Thiếp thị dữ liệu theo thời gian thực thông qua biểu đồ và thống kê, tạo điều kiện phân tích và báo cáo chi tiết.Tương thích với các cơ sở dữ liệu chính thống và hỗ trợ tích hợp với MES và các hệ thống thông tin doanh nghiệp khác.
Nội dung thử nghiệm:
| AC chịu điện áp (ACW) | |
| Sản lượng định giá | 5KV/100mA, dòng mạch ngắn> 200mA |
| Phạm vi điện áp đầu ra | 100 ~ 5000V |
| Độ chính xác điện áp đầu ra | ± ((1% × giá trị đặt + 2 từ) |
| Độ phân giải điện áp | 1V |
| Tần số đầu ra | 50/60Hz |
| Độ chính xác tần số | ±0,1Hz |
| Điều chỉnh đầu ra | ± ((1% × giá trị đặt + 2 từ) |
| Giới hạn trên hiện tại | 0.00 đến 100.00mA |
| Giới hạn dưới hiện tại | 0.000 đến 9.999mA |
| Phạm vi đo hiện tại | 0.00 ~ 100.0mA |
| Độ phân giải đo hiện tại | 0.001/0.01mA |
| Độ chính xác đo hiện tại | ± ((1% × giá trị đọc + 5 từ) |
| Thời gian tăng chậm | 0-999.9s |
| Giảm tốc độ | 0.1-999.9s |
| Thời gian thử nghiệm | 0,0.3-999.9s |
| Độ phân giải thời gian | 0.1s |
| Độ chính xác thời gian | ±(0,2% x giá trị thiết lập + 1 từ) |
| Khám phá vòng cung | 0-9 |
| Phạm vi bồi thường hiện tại | 0.000-20.00mA |
| DC chịu điện áp (DCW) | |
| Sản lượng định số | 6KV/10mA |
| Phạm vi điện áp đầu ra | 200 ‰ 6000V |
| Độ chính xác điện áp đầu ra | ± ((1% × giá trị đặt + 2 từ) |
| Các sóng đầu ra | < 2% |
| Giới hạn trên hiện tại | 0.00 đến 10.00mA |
| Giới hạn dưới hiện tại | 0.000 đến 9.999mA |
| Phạm vi đo hiện tại | 0.00 ~ 10.0mA |
| Độ phân giải đo hiện tại | 0.001/0.01mA |
| Độ chính xác đo hiện tại | ± ((1% × giá trị đọc + 5 từ) |
| Thời gian tăng chậm | 0-999.9s |
| Giảm tốc độ | 0.1-999.9s |
| Thời gian thử nghiệm | 0,0.3-999.9s |
| Độ phân giải thời gian | 0.1s |
| Độ chính xác thời gian | ±(0,2% x giá trị thiết lập + 1 từ) |
| Khám phá vòng cung | 0-9 |
| Phạm vi bồi thường hiện tại | 0.000-5.000mA |
| Thời gian xả | 100ms |
| Kháng cách nhiệt (IR) | ||
| Sản lượng định số | 2500V/50GΩ | |
| Phạm vi điện áp đầu ra | 200V2500V | |
| Độ phân giải điện áp | 1V | |
| Độ chính xác điện áp đầu ra | ± ((1% × giá trị đặt + 2 từ) | |
| hệ số Ripple | ≤ 2% | |
| Phạm vi đo điện trở | 0.00 đến 10.00mA | |
| Độ phân giải đo kháng cự | 0.000 đến 9.999mA | |
| Độ chính xác của phép đo |
1.000MΩ~999.9MΩ Lượng đầu ra 200-500V |
± ((7% × giá trị đọc + 3 từ) |
|
1.000MΩ~999.9MΩ Lượng đầu ra 501-2500V |
± ((5% × giá trị đọc + 3 từ) | |
|
1.00GΩ~10.00GΩ Lượng đầu ra 501-2500V |
± ((7% × giá trị đọc + 3 từ) | |
|
10.00GΩ~50.00GΩ Lượng đầu ra 1000-2500V |
± ((15% × giá trị đọc + 3 từ) | |
| Thời gian tăng chậm | 0-999.9s | |
| Giảm tốc độ | 0.1-999.9s | |
| Thời gian thử nghiệm | 0,0.3-999.9s | |
| Độ phân giải thời gian | 0.1s | |
| Độ chính xác thời gian | ±(0,2% x giá trị thiết lập + 1 từ) | |
| Thời gian xả | < 100ms | |
| Kháng đất (GR) | ||
| Sản lượng định số | 32A/600mΩ | |
| Phạm vi điện áp đầu ra | 1.0032.00A | |
| Độ phân giải điện áp | 0.01A | |
| Độ chính xác điện áp đầu ra | ± ((1% × giá trị đặt +3 từ) | |
| Sự biến động hiện tại | ≤ 0,4% x Giá trị thiết lập/phút | |
| Điện áp đầu ra | 3.00-8.00V AC | |
| Nghị quyết của | 0.1V | |
| Tần số đầu ra | 50Hz/60Hz | |
| Độ chính xác tần số | ±0,1Hz | |
| Cài đặt kháng cự trên/dưới | 0.1-600mΩ | |
| Phạm vi kháng | 0.1-600mΩ | 1.00 ¥10.00A |
|
0.1 Rm Ω R= ((6400/ giá trị hiện tại thiết lập) m ω |
10.1064.00A | |
| Độ phân giải đo kháng cự | 0.1/1mΩ | |
| Độ chính xác của phép đo kháng cự | ± ((1% × giá trị đọc + 3 từ) | |
| Phạm vi đo điện áp | 0.00-6.40V AC | |
| Độ phân giải đo điện áp | 0.01V | |
| Độ chính xác của phép đo điện áp | ± ((1% × giá trị đọc + 3 từ) | |
| Bồi thường kháng cự | 0-100mΩ | |
| Thời gian đã qua | 0,0.3-999.9s | |
| Phân giải thời gian | 0.1s | |
| Độ chính xác thời gian | ± ((0,2% × giá trị đọc + 3 từ) | |
| Điện chạm/điện rò rỉ | ||
|
Thiết lập đầu dò thử nghiệm
|
Điện tiếp xúc với mặt đất: G-L, G-N, AUTO (G-L, G-N) | |
| Điện tiếp xúc với bề mặt: PH-L, PH-PL | ||
| 7 loại mạch mô phỏng cơ thể con người (MD) là tiêu chuẩn (mạng lưới cơ thể con người tùy chọn) | MD A. |
GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| MD B. | UL1563 | |
| MD C. | GB4943.1/IEC60950-1 | |
| MD D. |
UL544P
|
|
| MD E. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| MD F. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| MD G. | GB4943.1/IEC60950-1 | |
|
Nguồn điện thử nghiệm
|
Chuyển đổi cực: bật, tắt, tự động | |
| Chuyển đổi có căn cứ và không có căn cứ: bật, tắt | ||
| Chuyển đổi giữa trạng thái kết nối bình thường và trạng thái không kết nối của đường trung tính của nguồn điện thử nghiệm: ON, OFF | ||
| Điện áp đầu ra thử nghiệm | Một pha, đòi hỏi một biến áp cách ly bên ngoài hoặc nguồn điện tần số biến; cung cấp điện áp và tần số cần thiết cho thử nghiệm. | |
| Cài đặt giới hạn trên điện áp thử nghiệm | 0.0V ~ 300V AC | |
| Cài đặt giới hạn dưới của điện áp thử nghiệm |
0.0V ~ 300V AC
|
|
| Độ phân giải điện áp thử nghiệm |
0.1V; 45Hz ~ 65Hz |
|
| Phạm vi đo điện áp thử nghiệm | 0.0V~300.0V,45Hz~65Hz | |
| Độ phân giải điện áp thử nghiệm | 0.1V,45Hz~65Hz | |
| Độ chính xác đo điện áp thử nghiệm | 20.0V~300.0V: ±(2%×giá trị đọc + 3 chữ số) | |
| dòng tải | 20A | |
| Bảo vệ quá tải | RMS hiện tại và thời gian phản hồi: 25A<3s | |
| Lưu lượng điện và thời gian đáp ứng tối đa: 70A<10ms | ||
| Giới hạn trên của phép đo dòng điện cảm ứng (giá trị hiệu quả) | 0.0mA20.000mA | |
| Giới hạn thấp nhất của phép đo dòng điện chạm (RMS) | 0.0mA20.000mA | |
| Độ phân giải đo hiện tại cảm ứng (RMS) | 0.001mA | |
| Lỗi đánh giá đo lường điện tiếp xúc (RMS) | AC | ± ((1% × giá trị đọc + 3 chữ số) |
|
15Hz≤f≤ 100kHz |
± ((1% × giá trị đọc + 3 chữ số) | |
|
100kHz < f≤ 1000kHz
|
± ((2% × giá trị đọc + 3 chữ số) | |
| Phạm vi bù đắp dòng tiếp xúc | 0.000~1.000mA; đo tự động; có thể bật hoặc tắt | |
| thời gian thử nghiệm | 0; (1 ~ 999.9); 0 là vô hạn | |
| Độ phân giải thời gian thử nghiệm | 0.1s | |
| độ chính xác thử nghiệm | ± ((1% × giá trị đặt + 1 từ) | |
| Phương pháp thử nghiệm | AUTO (G-L, G-N); thời gian cho 1 và một nửa lần mỗi | |
| Năng lượng tải | ||
| Cài đặt giới hạn năng lượng trên/dưới | 0.0 ¥6000W | |
| Phạm vi đo năng lượng | 0.0-999.9W,1000-6000W | |
| Độ phân giải đo công suất | 0.1W,1W | |
| Độ chính xác đo công suất | PF> 0.9 | ± ((0,1% × giá trị đọc + 0,1% × phạm vi) |
| PF≤0.9 | ± ((0,4% × giá trị đọc + 0,1% × phạm vi) | |
| Phạm vi đo điện áp | 0.0-300.0V | |
| Độ phân giải đo điện áp | 0.1V | |
| Độ chính xác đo điện áp | ± ((0,1% × giá trị đọc + 0,1% × phạm vi) | |
| thời gian thử nghiệm | 0,0.3~999.9s | |
| Độ phân giải thời gian | 0.1s | |
| độ chính xác thời gian | ±(0,2%×giá trị đặt + 1 từ) | |
| Khởi động điện áp thấp | |
| Cài đặt giới hạn trên/dưới hiện tại | 0.00-20.00A |
| Phạm vi đo hiện tại | 0.000-9.999A,10.00-20.00A |
| Độ phân giải đo hiện tại | 0.001A/0.01A |
| Độ chính xác đo hiện tại | ± ((0,1% × giá trị đọc + 0,1% × phạm vi) |
| Phạm vi đo điện áp | 0.0-300.0V |
| Độ phân giải đo điện áp | 0.1V |
| Độ chính xác đo điện áp | ± ((0,1% × giá trị đọc + 0,1% × phạm vi) |
| thời gian thử nghiệm | 0,0.3~999.9s |
| Độ phân giải thời gian | 0.1s |
| độ chính xác thời gian | ±(0,2%×giá trị đặt + 1 từ) |
| Cấu hình | |
| Giao diện truyền thông | WIFI, cổng mạng, USB, RS232 (tùy chọn RS485, CAN) |
| Kích thước (W × H × D), mm | 550*1360 (bao gồm cả các bánh xe không có đèn báo động) *600 |
| Phụ kiện (tiêu chuẩn) | Hộp thử, kẹp thử, công tắc chân, đèn báo động, hướng dẫn sử dụng |
|
|
