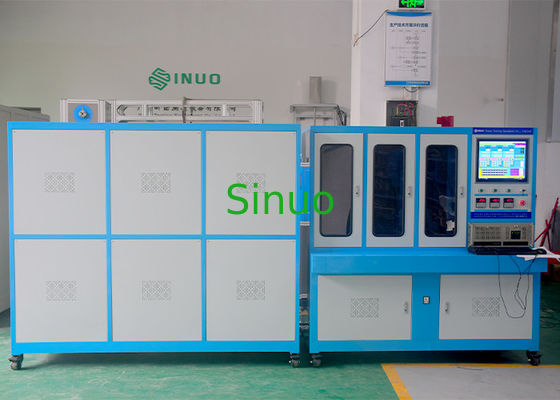

Máy kiểm tra đặc tính ngắt mạch cho aptomat IEC60898-1
Tổng quan sản phẩm:
Thiết bị kiểm tra được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của
Điều khoản 9.8, 9.9 và 9.10 của IEC60898-1, điều khoản 7.2.1 của IEC60947-1, v.v.
Nó được tạo ra để xác minh rằng aptomat tuân thủ các yêu cầu, áp dụng 1,13 lần, 1,45 lần và 2,55 lần dòng điện định mức để kiểm tra xem nó có ngắt trong thời gian quy định hay không. Thiết bị kiểm tra cũng có thể kiểm tra các đặc tính ngắt tức thời của aptomat, tức là, áp dụng từ 3 đến 20 lần dòng điện định mức để kiểm tra xem nó có nhảy ra khỏi thời gian hay không. Cũng đáp ứng các yêu cầu kiểm tra 28 ngày theo tiêu chuẩn và kiểm tra tăng nhiệt độ.
Nó phù hợp để kiểm tra trực tuyến các aptomat vỏ đúc và aptomat thu nhỏ trước khi xuất xưởng. Nó là một thiết bị cần thiết để kiểm tra hiệu suất điện của các nhà sản xuất aptomat.
Thông số kỹ thuật:
| Thông số kỹ thuật | Nội dung thông số |
| Tiêu chuẩn áp dụng | IEC 60898-1 |
| Điều khoản | 9.9, 9.10 |
| Phương pháp điều khiển | Vận hành máy tính màn hình cảm ứng 18,5 inch |
| Ngôn ngữ lập trình | Tiếng Anh |
| Các hạng mục kiểm tra |
1. Kiểm tra trễ của aptomat thu nhỏ 1.13+1.45In; 2.55In 2. Kiểm tra tức thời của aptomat thu nhỏ 3-20In 3. Kiểm tra tăng nhiệt độ của aptomat thu nhỏ 4. Kiểm tra 28 ngày của aptomat thu nhỏ |
| Trạm kiểm tra | 1 trạm |
| Nguồn vào | AC380V 50Hz 40kVA |
| Thông số chuyến đi trễ | |
| Dòng điện AC đầu ra | 1~320A |
| Điện áp AC đầu ra | 1-5V |
| Kênh dòng điện đầu ra | 1 kênh, các tiếp điểm aptomat đa P được nối tiếp để kiểm tra đồng thời một số công tắc (tối đa 3 chiếc) |
| Kiểm tra các sản phẩm aptomat thu nhỏ | 2.5~125A |
| Dạng sóng dòng điện đầu ra | Sóng sin (thiết bị hiệu chỉnh độ méo dạng sóng dòng điện không quá 5%, sai số hệ thống không quá 3%) |
| Phương pháp điều khiển dòng điện | Tự động điều chỉnh, dòng điện được cài đặt trên màn hình cảm ứng |
| Độ chính xác dòng điện | Cấp 0.5 |
| Độ chính xác điện áp | Cấp 0.5 |
| Tỷ lệ biến áp | 400/5A |
| Thời gian kiểm tra | 1~999999s |
| Dòng điện | Sau khi áp dụng dòng điện 1,13 lần, nó nhanh chóng và tự động tăng lên 1,45 lần dòng điện trong 5 giây |
| Đồ gá | Áp dụng phương pháp đầu cuối, trễ: một trạm, tức thời: một trạm. |
| Kiểm tra ngắt tức thời | |
| Đồ gá | Áp dụng phương pháp đầu cuối, trễ: ba trạm, tức thời: một trạm. |
| Dòng điện đầu ra | AC3A～2500A |
| Dòng điện ngắt tức thời | 3-20 In |
| Điện áp đầu ra | 1-5V |
| Kênh dòng điện đầu ra | 1 kênh |
| Độ chính xác dòng điện | Cấp 0.5 |
| Độ phân giải | 1A |
| Thời gian kiểm tra tức thời | ≤0.2s |
| Cài đặt giới hạn trên thời gian tác động | 1~200ms |
| Cài đặt giới hạn dưới thời gian tác động | 1~200ms |
| Trạm kiểm tra | 1 trạm |
| Thời gian định giờ | 1~9999ms |
| Chức năng bảo vệ: | Bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ rò rỉ |
| Kiểm tra tăng nhiệt độ | Trong điều kiện làm việc bình thường, khi aptomat được kiểm tra theo các điều kiện quy định. Aptomat không được hư hỏng để ảnh hưởng đến chức năng hoặc an toàn khi sử dụng. |
| Kênh đo nhiệt độ | 16 kênh, độ phân giải nhiệt độ: 0,1 độ, (1 kênh đo nhiệt độ môi trường bên trong buồng) |
| Cặp nhiệt điện | Loại T hoặc loại K |
| Đường cong nhiệt độ | Hiển thị máy tính với bảng ghi dữ liệu nhiệt độ |
| Phạm vi đo nhiệt độ | 0~200 độ |
| Kiểm tra 28 ngày | |
| Chương trình kiểm tra | Mẫu được cung cấp với AC 30V và dòng điện định mức, thời gian bật nguồn là 21 giờ, thời gian tắt nguồn là 3 giờ và chu kỳ là 28 lần. Nhiệt độ đầu cuối được đo trong chu kỳ bật nguồn cuối cùng và so sánh với nhiệt độ đo ban đầu, giá trị tăng nhiệt độ được so sánh với các yêu cầu tiêu chuẩn. Sau khi đo tăng nhiệt độ, dòng điện tăng lên giá trị dòng điện ngắt trong 5 giây và aptomat phải ngắt trong thời gian đã cho/đặt trước. |
| Điện áp đầu ra | Hơn AC 30V |
| Dòng điện AC đầu ra | AC 3-125A |
| Thời gian bật nguồn | Thời gian bật nguồn 0-99h, có thể đặt trước |
| Thời gian tắt nguồn | 0-99h có thể đặt trước |
| Số chu kỳ | 0-9999 lần có thể đặt trước |
| Thời gian ngắt | có thể ghi lại |
| Dòng điện ngắt | 3~200A |
| Đánh giá kết quả |
1. Aptomat có ngắt trong quá trình kiểm tra hay không. Nếu nó ngắt, nó không đạt; nếu nó không ngắt, nó đạt. 2. So sánh tăng nhiệt độ, nếu nó vượt quá giá trị tiêu chuẩn 15K, nó bị lỗi; nếu nó không vượt quá giá trị tiêu chuẩn, nó có thể chấp nhận được. 3. Sau khi dòng điện tăng lên dòng điện ngắt, nếu nó ngắt trong thời gian đã cho/đặt trước, nó có thể chấp nhận được; nếu nó vượt quá thời gian đã cho/đặt trước hoặc không ngắt, nó bị lỗi. |
| Cấu hình | |
| Cáp kết nối | Dây để kiểm tra tăng nhiệt độ: 1, 1.5, 2, 2.5, 4, 6 và 10, mỗi thông số kỹ thuật có chiều dài 1 mét và phù hợp với 5 chiếc cho mỗi thông số kỹ thuật; 16, 25, 35 và 50, mỗi thông số kỹ thuật có chiều dài 2 mét và phù hợp với 5 chiếc cho mỗi thông số kỹ thuật |
| Cặp nhiệt điện | Loại K, 16 chiếc, mỗi chiếc dài 2m |
| Kiểm soát nhiệt độ trong buồng |
1 chiếc, để làm nóng buồng đến (RT+5~50°C) làm nóng buồng đến (RT+5~50°C) 1 bộ phận làm nóng trong mỗi buồng. Hệ thống điều khiển để cài đặt và duy trì nhiệt độ cho mỗi buồng. 1 bộ điều chỉnh được lắp đặt trên bảng điều khiển. |
| Phần cứng | Màn hình máy tính lớn hơn 18,5 inch, có WIFI |
| Lỗ luồn dây | Mỗi trạm làm việc được trang bị các lỗ luồn dây để dễ dàng kết nối với các thiết bị bên ngoài hộp |
| Phần mềm | Các phân đoạn chương trình có thể chỉnh sửa, có khả năng tạo đường cong, tạo báo cáo và có thể in |
Đặc điểm thiết bị:
Buồng thiết bị được hàn bằng thép chất lượng cao, tấm được phủ và niêm phong, và bề mặt được phủ chống tĩnh điện, chống gỉ và chống ăn mòn. Phần trên của thiết bị được trang bị một bảng điều khiển, công tắc nguồn và nhiều đầu dây (để kiểm tra ngắt trễ). Thiết bị được thiết kế hợp lý và được sử dụng với những ưu điểm là tiện lợi, vận hành đơn giản, hiệu suất đáng tin cậy và vẻ ngoài đẹp mắt.
Theo việc ngắt trễ của tiêu chuẩn IEC60898-1 điều khoản 9.10.2.1 hoặc 9.10.2.2, các buồng trong SN2501C có thể được kiểm tra độc lập cùng một lúc. Theo thử nghiệm tức thời của điều khoản IEC60898-1 9.10.3.2-9.10.3.4, nó chỉ có thể được kiểm tra trong các thời điểm khác nhau.
| Loại kiểm tra | Tổ hợp 1 | Tổ hợp 2 | Tổ hợp 3 | Tổ hợp 3 |
| Kiểm tra ngắt trễ | √ | |||
| Kiểm tra ngắt tức thời | √ | |||
| Tăng nhiệt độ | √ | √ | ||
| Quy trình kiểm tra 28 ngày | √ |
Buồng được trang bị thiết bị gia nhiệt, với phạm vi kiểm soát nhiệt độ RT+5~50°C, để các mẫu mô hình trong buồng có thể được sử dụng ở nhiệt độ môi trường bình thường và bao gồm chức năng giám sát nhiệt độ môi trường ba chiều.
Phần mềm phải cho phép việc thực hiện bất kỳ chương trình kiểm tra nào bị chấm dứt bất kỳ lúc nào mà không cần phải đợi quy trình tiêu chuẩn hoàn thành, giữ lại các kết quả thu được tại thời điểm chấm dứt.
Nguyên tắc kiểm tra:
Thiết bị kiểm tra này áp dụng nguyên tắc đầu ra điện áp thấp và dòng điện cao, sử dụng dòng điện lớn trong máy để cách ly dòng điện đầu ra của máy biến áp, đặt kích thước dòng điện thông qua màn hình cảm ứng và nguồn dòng điện không đổi điều chỉnh kích thước của dòng điện đầu ra của máy biến áp, có chức năng tự động ổn định dòng điện. Nó có một tùy chọn cài đặt thời gian kiểm tra bằng màn hình cảm ứng và so sánh thời gian ngắt kiểm tra để đánh giá chất lượng của aptomat.
|
|
