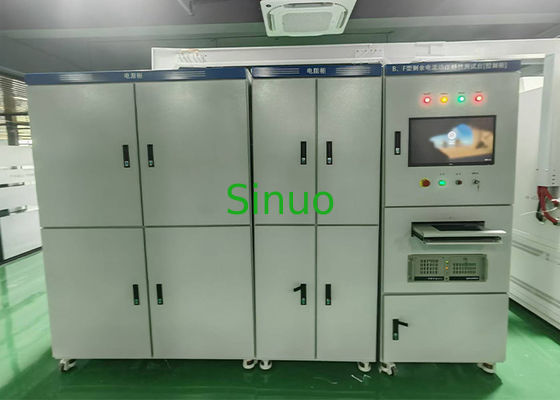

IEC 62423 Hệ thống kiểm tra dòng điện còn lại của bộ ngắt mạch 500A

1. Nguồn điện làm việc: ba pha bốn dây 380V±10%.

2. Dung lượng thiết bị: 90KVA.

3. Điện áp đầu ra: do người dùng cung cấp.

4. Dòng điện dư AC 50Hz AC: 2mA-10A, có thể điều chỉnh liên tục, cấp chính xác: cấp 0.5.

20-500A, đầu ra bước, cấp chính xác: cấp 1.5.

5. Dòng điện dư bán sóng A-ype: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, cấp chính xác: cấp 2.0.

6. Dòng điện dư 150H, 400Hz, 1000Hz: 2mA-10A, cấp chính xác: cấp 0.5.

7. Dòng điện một chiều ổn định: 2mA-10A, cấp chính xác: cấp 1.0.

8. Tần số kiểm tra: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Sóng tổng hợp (loại F) Chứa 10Hz nội dung 3.5%, 50/60Hz nội dung 13.8%, 1000Hz, nội dung 13.8%.

10. Độ chính xác thời gian: 5mS, độ phân giải 1mS.

11. Dòng điện tải ba pha: AC 1-125A, đầu ra cố định chồng chất điện trở.

12. Thông số điện Qingzhi: AC 500V/5A, cấp chính xác: cấp 0.5.

13. Giao diện kiểm tra tự động:

Tự động chỉnh sửa các mục kiểm tra và tự động ghi lại dữ liệu kiểm tra

Nội dung kiểm tra:

• Loại AC

(1) 9.9.2, khi không có tải, sử dụng dòng điện dư để kiểm tra.

(2) 9.9.2.1: Khi dòng điện dư tăng đều, xác minh tính chính xác của hành động.

(3) 9.9.2.2: Khi dòng điện dư bị đóng, xác minh tính chính xác của hành động.

(4) 9.9.2.3: Khi dòng điện xoay chiều hình sin dư đột ngột xuất hiện, xác minh tính chính xác của hành động.

Loại S: Khi dòng điện dư và thời gian kiểm tra trong Bảng 2 đột ngột được thêm vào, sản phẩm không bị ngắt.

(5) 9.9.2.4: Khi giá trị dòng điện dư từ 5In đến 500A đột ngột xuất hiện, hãy xác minh tính chính xác.

Các cấp dòng điện là: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Khi có tải, kiểm tra bằng dòng điện dư.

Khi ở dưới dòng điện định mức, kiểm tra theo 9.9.2.2 và 9.9.2.3.

(7) 9.9.5 Điều kiện kiểm tra đặc biệt đối với RCD có chức năng hoạt động liên quan đến điện áp nguồn.

Kiểm tra với 0.85 lần và 1.1 lần điện áp định mức.

• Loại A

(1) 9.21.1.1 Xác minh hoạt động chính xác khi dòng điện một chiều xung dư tiếp tục tăng

(2) 9.21.1.2 Xác minh hoạt động chính xác trong trường hợp dòng điện một chiều xung dư đột ngột

(3) 9.21.1.3 Hoạt động chính xác dưới tải. Với dòng điện định mức, kiểm tra theo 9.21.1.1

(4) 9.21.1.4 Xác minh hoạt động chính xác khi dòng điện một chiều xung dư được xếp chồng lên dòng điện một chiều ổn định 0.006A

• Loại F

(1) 9.1.2 Xác minh hoạt động chính xác khi dòng điện dư kết hợp tăng đều.

(2) 9.1.3 Xác minh hoạt động chính xác khi dòng điện dư kết hợp được áp dụng đột ngột. Xác minh thời gian ngắt của RCD, dòng điện kiểm tra được hiệu chuẩn thành 1.4In x 5In.

(3) 9.1.4 Xác minh hoạt động chính xác của RCD loại F bốn cực khi dòng điện dư xuất hiện khi chỉ có hai cực được cấp điện.

Kiểm tra sản phẩm bốn cực theo 9.1.2, nhưng chỉ kiểm tra dây dẫn trung tính và một trong các đường dây.

(4) 9.1.6 Xác minh hiệu suất trong dòng điện dư đột biến. Áp dụng xung với dòng đỉnh 10Ind, đo 3 lần theo hướng thuận và 3 lần theo hướng ngược lại và sản phẩm không bị ngắt.

(5) 9.1.7 Xác minh tính chính xác khi dòng điện dư một chiều xung được xếp chồng với dòng điện ổn định 10mA. Xếp chồng dòng điện dư một chiều ổn định 10mA lên dòng điện dư AC ở tần số định mức.

• Loại B

(1) 9.2.1.2 Xác minh tính chính xác đối với dòng điện dư AC hình sin từ 1000 Hz trở xuống

a. Tăng chậm từ 0.2In đến giá trị tác động dòng điện dư được chỉ định trong Bảng 2 trong vòng 30 giây.

b. Xác minh dòng điện ngắt. Nếu dòng điện được chỉ định trong Bảng 2 đột ngột xuất hiện, hãy kiểm tra thời gian ngắt của sản phẩm.

RCD chung: T＜0.3s RCD loại S: 0.13s ≤ T ＜0.5s

(2) 9.2.1.3 Xác minh hoạt động chính xác khi dòng điện dư AC được xếp chồng lên dòng điện dư một chiều ổn định.

Xếp chồng 0.4 lần dòng điện hoạt động dư định mức lên dòng điện dư AC (loại AC) ở tần số định mức.

Dòng điện dư một chiều ổn định hoặc dòng điện dư một chiều ổn định 10mA (lấy giá trị lớn hơn).

(3) 9.2.1.4 Hoạt động chính xác khi dòng điện dư một chiều xung được xếp chồng lên dòng điện dư một chiều ổn định

Dòng điện dư một chiều ổn định bằng 0.4 lần dòng điện hoạt động dư định mức hoặc dòng điện dư một chiều ổn định 10mA (lấy giá trị lớn hơn trong hai giá trị) được xếp chồng lên dòng điện dư AC ở tần số định mức (Loại A, góc 0°).

(4) 9.2.1.5 Xác minh hoạt động chính xác khi dòng điện dư một chiều được tạo ra bởi mạch chỉnh lưu hai pha

a. Tăng chậm dòng điện từ 0.2In đến 2In để kiểm tra dòng điện ngắt của sản phẩm.

b. Theo giá trị dòng điện được chỉ định trong Bảng 1, đột ngột thêm dòng rò và kiểm tra thời gian ngắt của sản phẩm.

(5) 9.2.1.6 Xác minh hoạt động chính xác khi dòng điện dư một chiều được tạo ra trong mạch chỉnh lưu của nguồn điện ba pha

a. Tăng chậm dòng điện từ 0.2In đến 2In để kiểm tra dòng điện ngắt của sản phẩm.

b. Theo giá trị dòng điện được chỉ định trong Bảng 1, đột ngột tăng dòng rò và kiểm tra thời gian ngắt của sản phẩm.

(6) 9.2.1.7.1 Xác minh hoạt động chính xác khi không có tải khi dòng điện dư một chiều ổn định

a. Tăng chậm từ 0.2In đến 2In để kiểm tra dòng điện ngắt của sản phẩm.

b. Tăng đột ngột dòng rò theo giá trị dòng điện được chỉ định trong Bảng 1 để kiểm tra thời gian ngắt của sản phẩm.

(7) 9.2.1.7.2 Dưới tải, xác minh hoạt động chính xác với dòng điện dư một chiều ổn định.

Kiểm tra dòng điện ngắt của sản phẩm bằng cách tăng chậm dòng điện từ 0.2In đến 2In.

(8) 9.2.3 Xác minh hoạt động chính xác của RCD loại B ba cực và bốn cực khi chỉ có hai cực được cấp điện.

Thực hiện kiểm tra theo 9.2.1.2 và 9.2.1.7.1, chỉ cung cấp nguồn trung tính và pha (một pha).

(9) 9.2.4 Sau khi kiểm tra, xác minh rằng RCD

bị ngắt bởi dòng điện kiểm tra là 2.5In một chiều ổn định.
