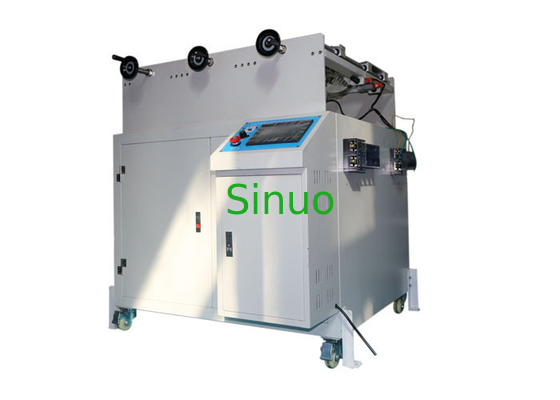

Đầu nối xe cắm Công suất ngắt và Máy kiểm tra hoạt động bình thường Điều khiển PLC
Tiêu chuẩn & khoản:
IEC62196-1: 2014 Cắm phích cắm, ổ cắm, đầu nối xe và đầu vào phương tiện Sạc điện dẫn điện của xe điện-Phần1: Yêu cầu chung Điều khoản 22 và khoản 23.
IEC60309-1: 2012 Cắm phích cắm, ổ cắm và khớp nối cho mục đích công nghiệp Phần 1: Yêu cầu chung Điều khoản 20 và khoản 21.
Các mẫu và hạn chế:
Giao diện sạc xe điện (phích cắm, ổ cắm, đầu nối xe), phích cắm mục đích công nghiệp, ổ cắm và khớp nối
Ứng dụng:
Nó được sử dụng để xác minh xem các phụ kiện điện như giao diện sạc xe điện, phích cắm công nghiệp, ổ cắm và khớp nối có thể chịu được các ứng suất cơ, điện và nhiệt xảy ra trong quá trình hoạt động bình thường mà không bị mài mòn quá mức hoặc các tác động có hại khác.
Nguyên tắc kiểm tra:
Động cơ servo điều khiển cơ chế để làm cho các mẫu thử lặp lại các hành động chèn và rút.Một tải bên ngoài có thể được sử dụng để kiểm tra khả năng phá vỡ.Thời gian bật / tắt nguồn, tốc độ thử nghiệm, đột quỵ và góc đều có thể được đặt sẵn trên màn hình cảm ứng.
Kết cấu:
Nó sử dụng khung tích hợp, được điều khiển bởi động cơ servo, vít bóng chính xác và đai thời gian, với màn hình cảm ứng màu để vận hành nhân bản và hiển thị kỹ thuật số mạnh mẽ, và PLC để điều khiển thông minh, áp dụng kẹp có thể điều chỉnh ba trục để kiểm tra tuổi thọ giao diện.
Sử dụng môi trường:
Nguồn cung cấp: AC220V ± 10%, 50 / 60Hz hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng
Nhiệt độ làm việc 0-40 ° C, độ ẩm 30% -90%;
Kích thước: khoảng W1000 * D750 * H1200mm;
Cân nặng: khoảng 150kg
Các thông số kỹ thuật:
| Trạm kiểm tra | Độc thân, có thể được tùy chỉnh |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, với màn hình cảm ứng nhân hóa màu |
| Chế độ ổ đĩa | Động cơ servo |
| Phương pháp kẹp mẫu | Kẹp cơ, vị trí của điểm kẹp có thể được điều chỉnh dọc theo đồ gá 3 trục |
| Đột quỵ tuyến tính | 0-100mm, có thể được đặt trước (khoảng cách giữa phích cắm thử và ổ cắm thử nghiệm 50mm) |
| Thời gian dẫn | 0-99,9 giây, có thể được đặt trước (tiếp xúc điện nên được duy trì không quá 4 giây, không dưới 2 giây) |
| Tốc độ chèn và tách | 0-0,85m / s có thể được đặt trước, mặc định (0,8 ± 0,1) m / s |
| Chu kỳ kiểm tra | 0 ~ 999999 chu kỳ, có thể được đặt trước (Hành trình được chèn hoặc rút phích cắm hoặc đầu nối xe với phụ kiện giao phối của nó. Một chu kỳ bao gồm hai nét, một để chèn và một để rút.) |
| Tần suất kiểm tra | 0-10 chu kỳ / phút, có thể được đặt trước (3,75 xe / phút = 7,5 stoke / phút) |
| Tải điện | Bên ngoài, cung cấp tiêu chuẩn điện áp, dòng điện và hệ số công suất tiêu chuẩn, tủ tải là tùy chọn |
| Tủ tải tùy chọn | Lưu ý: chỉ với tủ tải AC, 0-70A, điện áp 0-300V |
| Nội dung kiểm tra |
Thiết bị ghép nối / kiểm tra khả năng phá vỡ giao diện sạc Thiết bị ghép / giao diện sạc kiểm tra tuổi thọ hoạt động bình thường |
| Kẹp |
|
| Chức năng phát hiện | Một cảnh báo mạch mở có thể được nhận ra trong quá trình thử nghiệm dưới tải, và các chu kỳ có thể được ghi lại theo thời gian thực. |
| Sự bảo vệ an toàn | Bảo vệ mặt đất, bảo vệ ngắn mạch |
