| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 45 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 1 bộ mỗi tháng |

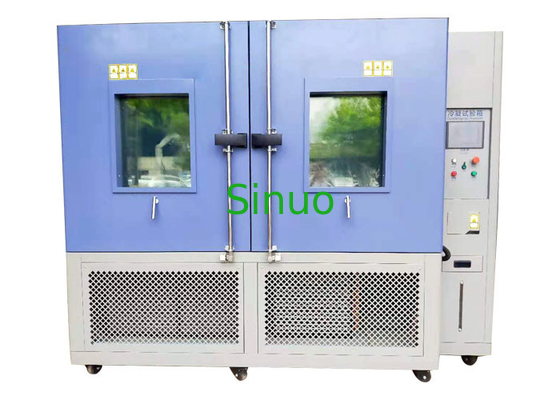

DIN EN ISO 6270-2 Thiết bị kiểm tra ngưng tụ các thành phần xe cơ giới
Tổng quan về sản phẩm Đối với thiết bị kiểm tra độ ngưng tụ của các thành phần xe cơ giới:
Buồng thử nghiệm ngưng tụ này đáp ứng các yêu cầu thử nghiệm ngưng tụ của .VW 80000-2017, DIN EN ISO 6270-2, GS95011-4-2004, DIN 50017, v.v.
Nó mô phỏng sự ngưng tụ trên các mô-đun điện tử trong xe cơ giới.Nó có nghĩa là để đánh giá độ bền của các mô-đun điện tử đối với sự ngưng tụ.
Thông số kỹ thuật cho thiết bị kiểm tra ngưng tụ linh kiện xe cơ giới:
| Kích thước | Khu vực làm việc | 600*500*830mm(Rộng * Sâu * Cao) | |
| kích thước bên ngoài | Xấp xỉ1200*750*1300mm(Rộng * Sâu * Cao) | ||
| Hiệu suất | Phạm vi nhiệt độ | Môi trường xung quanh～60℃ (nhiệt độ sử dụng phổ biến: 38℃/49℃/60℃) | |
| Biến động nhiệt độ | ≤1℃ (≤±0.5℃, thử nghiệm theo GB/T5170-2008) | ||
| Độ chính xác nhiệt độ | 0,1 ℃ | ||
| Độ lệch nhiệt độ | ±2℃ | ||
| phạm vi độ ẩm | 100%RH (+0%, -5%, trong quá trình ngưng tụ) | ||
| Độ nóng | ≥10℃/30 phút (thép nặng 20kg, đáp ứng thử nghiệm ngưng tụ trong VW80000-2013) | ||
| Tỷ lệ làm mát | ≥65℃/75 phút (thép nặng 20kg, đáp ứng thử nghiệm ngưng tụ trong VW80000-2013) | ||
| Bộ phận đo nhiệt độ, độ ẩm | Sử dụng cảm biến nhiệt độ PT100 cấp A có độ chính xác cao để đo nhiệt độ | ||
| phương pháp sưởi ấm | Hệ thống sưởi điện, điều chỉnh PID, bộ truyền động: rơle trạng thái rắn | ||
| Hệ thống máy sưởi | Khung sưởi gốm kiểu mới, ở giữa có dây đốt nhập khẩu từ Đức, đường kính dây dày, chịu nhiệt độ cao, chống cháy khô | ||
| hệ thống tạo ẩm | Làm ẩm bên ngoài, ống làm ẩm sử dụng thiết kế hình chữ U và lỗ dò quá nhiệt, | ||
| hệ thống hút ẩm | Sử dụng phương pháp hút ẩm tiếp xúc với nhiệt độ điểm sương của cuộn dây bay hơi | ||
| Hệ thống cấp nước | Việc cung cấp nước tạo ẩm thông qua điều khiển tự động và nước dư có thể được tái chế, tiết kiệm nước và giảm tiêu thụ | ||
| Hệ thống làm mát | Máy nén Tecumseh nhập khẩu nguyên chiếc từ Pháp, sử dụng môi chất lạnh R404 và R23 DuPont thân thiện với môi trường | ||
| Đường hầm gió | Ống gió tuần hoàn cưỡng bức đảm bảo nhiệt độ trong phòng làm việc đồng đều;máy sưởi, máy làm mát và cảm biến nhiệt độ được lắp đặt trong ống dẫn khí | ||
| cửa xả nước ngưng | Với các lỗ thoát cho nước ngưng studio và nước ngưng đơn vị | ||
| phạm vi thời gian | 1～9999 phút/giờ | ||
| Vật liệu | Vật liệu tường ngoài | Tấm sắt A3 phun sơn | |
| vật liệu tường bên trong | Tấm thép không gỉ SUS304 | ||
| vật liệu cách nhiệt | Bọt polyurethane cứng nhắc | ||
| cửa sổ quan sát | Cửa sổ kính cường lực chống nổ ba lớp | ||
| lỗ chì | 2 lỗ dẫn Φ100mm, có nắp và phích cắm mềm, nằm ở thành bên trái và bên phải của buồng | ||
| giá đỡ mẫu | 2 CÁI, vật liệu thép không gỉ SUS304, rãnh lưu trữ có thể điều chỉnh khoảng cách, giá đỡ mẫu có thể được điều chỉnh lên xuống theo nhu cầu, chịu lực đều 30kg / lớp. | ||
| Ánh sáng | Có đèn chiếu sáng trên đỉnh cửa sổ quan sát, được điều khiển bằng công tắc bên ngoài cửa, thuận tiện và rõ ràng khi quan sát | ||
| bánh xe di chuyển |
4 bánh xe di động
|
||
| Bình tạo ẩm | Bồn nước inox 304 cao cấp | ||
| phần tử điều khiển |
Sử dụng bộ điều khiển nhiệt độ và độ ẩm có thể lập trình MCGS (màn hình cảm ứng màu thật 16-bit 7 inch);Chế độ hoạt động của menu tiếng Anh, chương trình bộ nhớ 120 nhóm, mỗi nhóm chương trình chứa 1200 phân đoạn chương trình, tất cả các vòng lặp, tối đa 999 lần.Bộ điều khiển: Bộ điều khiển có màn hình tiếng Anh có chức năng tự chẩn đoán, nhắc nguyên nhân lỗi và phương pháp xử lý, ghi lại dữ liệu và quy trình kiểm tra, đồng thời có giao diện truyền thông RS232 hoặc đĩa U tiêu chuẩn. |
||
| Cung cấp hiệu điện thế | 220v (ba dây một pha, tạo riêng công tắc không khí 40a, công tắc không khí phải có đầu cuối, đường dây điện phải lớn hơn 4 mét vuông; 50hz; công suất: 4kw | ||
| hệ thống an ninh | Phòng thu | Bộ bảo vệ quá nhiệt studio độc lập;bảo vệ quá nhiệt quạt | |
| Hệ thống làm mát | Máy nén quá áp;Máy nén quá dòng;Máy nén quá nóng;Bảo vệ nhiệt độ xả | ||
| Hệ thống năng lượng | Mất pha nguồn và bảo vệ lỗi thứ tự pha;Bảo vệ rò rỉ;Bảo vệ quá nhiệt máy sưởi;Lò sưởi ngắn mạch và bảo vệ quá dòng khác | ||
| Khác | Bảo vệ nối đất vỏ hộp kiểm tra | ||
| Môi trường cài đặt | Vị trí của thiết bị nên dành cho cống thoát sàn hoặc giao diện ống thoát nước.Ống thoát nước nên được chia thành 4 ống và miệng ống thoát nước phải bằng phẳng với mặt đất. | ||
| Nhiệt độ: 20℃～28℃, độ ẩm tương đối: ≤85%, áp suất không khí: 86kpa～106kpa | |||
| Vị trí lắp đặt phải bằng phẳng và thông gió tốt.Không có rung động mạnh xung quanh thiết bị và không có trường điện từ mạnh xung quanh thiết bị | |||
| Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị.Không gian sử dụng và bảo trì thích hợp được để lại xung quanh thiết bị | |||
