Hệ thống kiểm tra rò rỉ áp suất xe điện theo tiêu chuẩn IEC 62196-3
| Test medium: | không khí khô | Display accuracy: | 0,1 vạch |
| Boost rate: | có thể điều chỉnh | Hold time: | 0-9999S |
| Drive air pressure: | 0,2-0,8MPA | Test process: | Tăng-giữ-giảm |
| Test station: | Trạm đơn | Power supply: | Điện áp xoay chiều 220V, 60Hz |
| High Light: | Hệ thống kiểm tra quá áp theo tiêu chuẩn IEC 62196-3,Hệ thống kiểm tra quá áp cho xe điện |
||

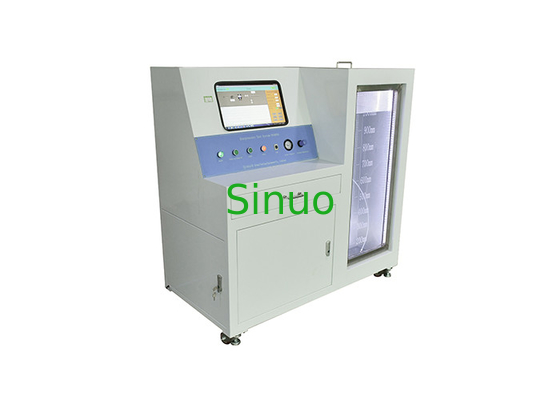

Hệ thống kiểm tra rò rỉ áp suất xe điện theo tiêu chuẩn IEC 62196-3
Thông tin sản phẩm cho hệ thống kiểm tra quá áp:
Hệ thống kiểm tra quá áp này đáp ứng các yêu cầu kiểm tra của IEC 62196-3-1 Cl 101.6.Nó được sử dụng để thực hiện kiểm tra rò rỉ áp suất theo yêu cầu niêm phong của chất lỏng làm mát dưới thể tích 10L.
Bơm tăng áp của hệ thống tạo ra áp suất cao để xác minh khả năng chịu áp suất của các mẫu theo các áp suất khác nhau của mẫu.Hệ thống bao gồm hệ thống điều khiển điện, hệ thống điều khiển áp suất và bình chứa nước, phôi được lắp đặt và kết nối thủ công.
Thông số kỹ thuật cho hệ thống kiểm tra quá áp:
| Nguồn cấp | Điện xoay chiều 220V, 60Hz, 0.3KW |
| trạm kiểm tra | trạm đơn |
| Phương pháp điều khiển điện | Máy tính điều khiển và vận hành thông minh |
| áp lực kiểm tra | 1.0-10.0Bar, truyền động bơm tăng áp |
| Độ chính xác kiểm soát áp suất | +1% giới hạn trên của giá trị áp suất thử nghiệm, -1% giới hạn dưới |
| Hiển thị độ chính xác | 0,1 vạch |
| phương tiện thử nghiệm | không khí khô |
| Phương pháp kiểm soát áp suất | điều khiển máy tính |
| tốc độ tăng | Điều chỉnh, tuyến tính không đồng nhất |
| Thời gian giữ áp suất | 0-9999s được đặt tùy ý, với giây là đơn vị thời gian, màn hình máy tính |
| quá trình thử nghiệm | Tăng-giữ-giảm |
| Lái xe áp suất không khí | 0,2-0,8MPa |
| kích thước âm lượng | dưới 10L |
| Kích thước bể nước |
WDH=500×500×1000mm Với cửa sổ xem trong suốt để quan sát bong bóng |
| Giao diện đầu ra tiêu chuẩn |
ren trong ZG1/4 Người dùng nên xem xét kết nối giữa luồng bên trong ZG1/4 của chúng tôi để kiểm tra các mẫu |
| Hiển thị đường cong áp suất | Hiển thị thời gian thực, dữ liệu được thu thập bởi phần mềm |
| Lưu trữ dữ liệu thử nghiệm | Có thể lưu báo cáo dưới dạng excel |
| Máy tính | Bộ nhớ Intel i5 4 G (hoặc cao hơn) SSD 512G, hệ điều hành Windows7 và phần mềm xử lý VĂN PHÒNG, với giao diện truyền thông RS232 |
| Sự bảo vệ an toàn | |
| Quyền lực | Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch |
| động cơ | Bảo vệ quá tải, ngắn mạch |
1. Người vận hành nên đọc kỹ hướng dẫn sử dụng sản phẩm trước khi sử dụng thiết bị này, nắm vững kiến thức về an toàn điện và thực hiện các biện pháp phòng ngừa an toàn tương ứng;thử nghiệm này chỉ có thể được thực hiện sau khi xác nhận rằng không có nguy cơ tiềm ẩn về an toàn.
2. Trong quá trình thử nghiệm, mẫu phải được đặt trong bể chứa nước để tránh xảy ra vụ nổ do mẫu không chịu được áp suất cao và gây ra những thiệt hại không đáng có cho nhân viên.
3. Xả áp suất trong bình chứa khí khi không sử dụng trong thời gian dài.
4. Thường xuyên mở van bi ở đáy bình chứa gas để xả nước trong bình chứa gas ra ngoài.
