| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 20 bộ mỗi tháng |

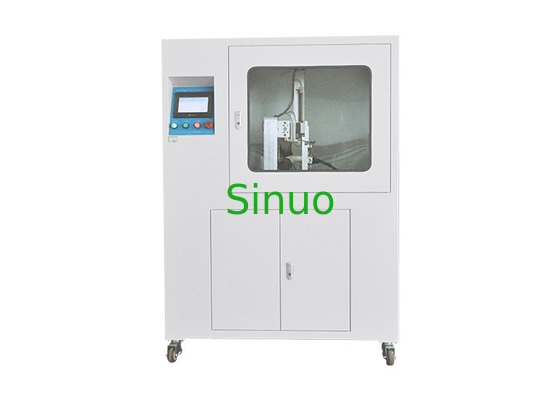

IEC 62196-1 Súng sạc Thiết bị khóa điện tử Thiết bị thử nghiệm toàn diện
Tổng quan sản phẩm:
Tiêu chuẩn: theo IEC62196-1:2022.
Các mẫu và hạn chế:
Thiết bị khóa điện tử phích cắm xe DC (xem tiêu chuẩn GB/T 20234.4-2023 hình 10 và hình 11);
Thiết bị khóa điện tử ổ cắm xe AC (xem bản vẽ tiêu chuẩn GB/T 20234.2-2015 A.2);
Thiết bị khóa cắm cơ khí của xe DC (xem tiêu chuẩn GB/T 20234.4-2023, hình 10 và hình 11);
Thiết bị khóa máy cắm xe AC (xem GB/T 20234.2-2015 tiêu chuẩn hình A.1, hình A.3)
Ứng dụng: Nó được sử dụng để kiểm tra xem phụ kiện điện có thiết bị khóa điện tử như giao diện sạc xe điện,ốc và ổ cắm công nghiệp và các bộ ghép có thể chịu được căng thẳng cơ học, căng thẳng điện và căng thẳng nhiệt xảy ra trong quá trình sử dụng bình thường mà không bị mòn quá mức hoặc các tác dụng có hại khác.
Nguyên tắc thử nghiệm: Cơ chế điều khiển động cơ servo được sử dụng để áp dụng lực lên cơ chế khóa điện tử của mẫu và cơ chế điều khiển điện tử được sử dụng để thực hiện hoạt động bình thường,Khởi khóa khẩn cấpThời gian bật và tắt, tốc độ thử nghiệm và đột quỵ đều có thể được đặt trước thông qua màn hình cảm ứng.
Cấu trúc và đặc điểm:
Nó áp dụng một khung tích hợp, được điều khiển bởi một động cơ servo, vít bóng chính xác, và truyền dây đai đồng bộ, hoạt động màn hình cảm ứng màu sắc và chức năng hiển thị kỹ thuật số mạnh mẽ,Hệ thống điều khiển thông minh PLCNó cũng áp dụng một kẹp điều chỉnh ba trục, phù hợp để sạc điện tử súng thử nghiệm toàn diện các thiết bị khóa.
Môi trường sử dụng: Nguồn điện: AC380V±10%/50-60Hz, 5Kw, nhiệt độ hoạt động 0-40°C, độ ẩm 30%-90%.
Các thông số kỹ thuật:
| Kích thước | Khoảng W1000*D900*H1400mm; trọng lượng: khoảng 200kg | |||
| Các vật liệu thử nghiệm |
a) Kiểm tra hoạt động bình thường (thời gian sử dụng) của thiết bị khóa điện tử b) Thử nghiệm mở khóa khẩn cấp bằng tay của thiết bị khóa điện tử c) Thời gian sử dụng thiết bị khóa điện tử trong điều kiện cực đoan d) Kiểm tra sức mạnh cấu trúc của thiết bị khóa điện tử |
|||
| Trạm | Trạm duy nhất | |||
| Phương pháp điều khiển điện | Mitsubishi PLC điều khiển tích hợp thông minh, giao diện cảm ứng người máy màu 7 inch hoạt động | |||
| Chế độ hoạt động | Hoạt động bằng tay hoặc điều khiển theo chương trình | |||
| Thiết bị |
a) Phù hợp với các thiết bị khóa điện tử độc lập hoặc thiết bị khóa phổ biến; b) Đáp ứng tiêu chuẩn Mỹ và tiêu chuẩn châu Âu AC và DC sạc giao diện thiết bị phổ biến |
|||
| Chức năng thử nghiệm | Được trang bị chức năng kiểm tra khóa điện tử bằng thanh đẩy | |||
| Mở khóa thiết bị khóa điện tử | Nó có khả năng mở khóa bằng tay của thiết bị khóa điện tử, áp dụng chế độ hoạt động tự động được điều khiển bằng điện tử,và thực hiện lập trình để đáp ứng các yêu cầu hoạt động bình thường (thời gian sử dụng) của thiết bị khóa điện tửCác yêu cầu lực mở khóa đáp ứng (0 ~ 50 N, và lỗi chỉ báo là ≤ ± 0,5% F.S., độ phân giải ≤ 0,1N | |||
| Lực của thiết bị khóa điện tử | Nó được trang bị một thiết bị áp dụng lực cho cơ chế thanh khóa của thiết bị khóa điện tử.Thiết bị áp dụng lực có thể kẹp cuối thanh khóa và áp dụng lực đẩy trục hoặc lực kéo. Phạm vi đo lực cần phải đáp ứng (0~50) N, và lỗi chỉ báo là ≤± 0.5% F.S., độ phân giải ≤0.1N, có thể điều chỉnh tốc độ áp dụng lực và duy trì giá trị lực không đổi;Thiết bị áp dụng lực có thể đo độ dịch chuyển của phần mang lực và vị trí của thanh khóa, và phạm vi đo dịch chuyển đáp ứng (0~50) mm, cho thấy sai số giá trị ≤±0,02mm, độ phân giải ≤0,01mm | |||
| Chuyển đổi cực | Chương trình PLC tự động chuyển đổi và chuyển đổi sau 1 giây sau khi theo dõi phản hồi trạng thái của khóa điện tử. | |||
| Chuyển nguồn cung cấp điện | (0?? 24) VDC có thể điều chỉnh, độ chính xác điện áp tốt hơn 0,5 cấp, độ phân giải ≤0.1V | |||
| Kênh phía trước | (0~5000) ms phạm vi có thể được đặt tùy ý, độ phân giải ≤1ms | |||
| Hướng dẫn ngược | (0~5000) ms phạm vi có thể được đặt tùy ý, độ phân giải ≤1ms | |||
| Khoảng thời gian | Thời gian khoảng thời gian: có thể được đặt tùy ý trong phạm vi (0 ~ 200) s, độ phân giải ≤ 1s, dòng tải điều chỉnh 1-200mA để hợp tác với hành động; | |||
| Chức năng | Được trang bị 1-200mA điều chỉnh tải dòng nô lệ, được trang bị một thiết bị giám sát phản hồi tín hiệu mở khóa điện tử / khóa khóa và ghi lại tình trạng và thời gian tắt tín hiệu; | |||
| Xác định lỗi | Đánh giá phản hồi tín hiệu tích hợp, tắt tự động khi bất thường | |||
| Tần số thử nghiệm | Đặt tùy ý trong phạm vi (0~99999) | |||
| Bảo vệ an toàn | Bảo vệ mặt đất, bảo vệ mạch ngắn, bảo vệ quá tải | |||
| Cấu hình chính | ||||
| Tên | Thông số kỹ thuật | Thương hiệu | Số lần sử dụng | |
| PLC | Dòng FX | Mitsubishi | 1 Set | |
| Màn hình cảm ứng | 7 inch | Weinview | 1 Set | |
| Động cơ | 400W | Huichuan | 1 Set | |
| Chuyển nguồn cung cấp điện | 35W/24V/ | Đúng vậy. | 1pcs | |
| Chuỗi liên tiếp giữa | 4J2J | Omron | Một số | |
| Các thành phần điện khác | Chint, FUJI | Một số | ||
| Cảm biến lực | 10kg | Changqing | 1 Set | |
| Máy gia công và vật cố định | Sinuo | 1 Set | ||
| Chassis | Sinuo | 1pcs | ||
