IEC 62196-1 Thiết bị thử nghiệm uốn dẻo cho xe điện Thiết bị kiểm tra điều khiển PLC
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | Mệnh đề 26.4 |
| Applied Figure: | Hình 20 | Control Method: | Plc |
| Test Station: | Duy nhất | Drive Mode: | Động cơ servo |
| Flexing Angle: | 0-360 ° có thể điều chỉnh | Flexing Rate: | 0-60 chu kỳ / phút có thể điều chỉnh |
| High Light: | Thiết bị thử nghiệm uốn IEC 62196,Thiết bị thử nghiệm uốn có thể điều chỉnh 360 °,Thiết bị thử nghiệm uốn PLC |
||

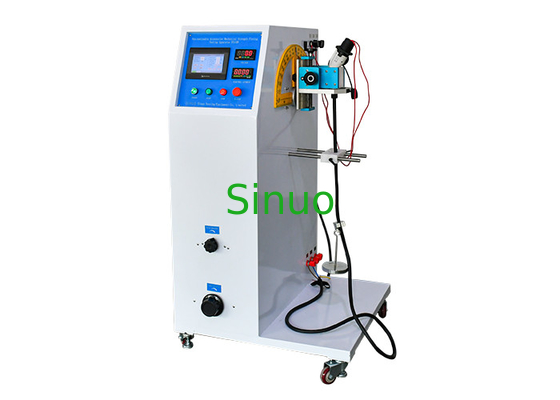

IEC 62196-1 Phụ kiện không thể quấn lại cho Xe điện Thiết bị thử nghiệm uốn
Tổng quan về thiết bị:
Thiết bị kiểm tra độ mềm dẻo được thiết kế và sản xuất theo các yêu cầu của IEC62196-1: 2020 khoản 26.4 hình 20, IEC60309-1: 2012 khoản 24.4 hình 9, v.v. Nó được sử dụng để xử lý thử nghiệm độ uốn tải cơ học của phích cắm, ổ cắm của xe -các ổ cắm và bộ ghép nối các phụ kiện không thể thay thế được.
Thiết bị sử dụng điều khiển PLC và vận hành bằng giao diện người-máy màu 7 inch, sử dụng động cơ servo để điều khiển góc uốn.Góc uốn, tốc độ uốn và các chu kỳ thử nghiệm có thể được cài đặt trước trên màn hình cảm ứng.Việc kiểm tra được thực hiện tự động theo các thông số đã thiết lập.Khi thời gian kiểm tra đạt đến số lần kiểm tra đặt trước, thiết bị sẽ tự động dừng và đưa ra tín hiệu nhắc nhở hoàn thành kiểm tra.Thiết bị thử nghiệm có ưu điểm là màn hình kỹ thuật số có độ chính xác cao, chuyển đổi tần số kỹ thuật số hiệu quả cao, điều chỉnh tốc độ chính xác, cài đặt bộ nhớ sáu chữ số, cố định mô-đun đa chức năng, công cụ đo định tâm trung tâm xoay và tải tích hợp có thể cung cấp tải điện áp để thử nghiệm mẫu trong quá trình thử nghiệm.
Các thông số kỹ thuật:
| Trạm kiểm tra | Duy nhất |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng nhân bản 7 inch |
| Chế độ ổ đĩa | Động cơ servo |
| Phương pháp kẹp mẫu | Kẹp cơ học, vị trí của điểm kẹp có thể điều chỉnh được |
| Góc uốn | 0-360 ° có thể được điều chỉnh tự do (90 ° mặc định, 45 ° ở hai bên của phương thẳng đứng) |
| Tỷ lệ uốn | 0-60 chu kỳ / phút, có thể được cài đặt trước |
| Uốn cong chu kỳ | 0 ~ 999999 có thể được cài đặt trước, mặc định 20000 chu kỳ |
| Tải trọng | 20N, 25N, 50N, 75N, 100N |
| Tải điện | Tích hợp, với điện áp điều chỉnh giữa các dây dẫn 0-250V và dòng điện AC0-400A có thể điều chỉnh |
| Kiểm tra phán đoán | Đánh giá các tín hiệu được đưa ra khi dòng điện được dẫn hay không |
| Kích thước & trọng lượng thiết bị | L 850mm * W 800mm * H 1500mm, toàn bộ máy khoảng 200Kg |
| Nguồn cấp | Ba pha AC380V ± 10%, 50Hz / 60Hz |
