IEC62552:2015 Thiết bị kiểm tra độ bền của máy kéo sưởi ấm tự đứng

IEC62552:2015 Thiết bị kiểm tra độ bền của máy kéo sưởi ấm tự đứng

Thông tin về sản phẩm:

Thiết bị kiểm tra độ bền của máy kéo sưởi ấm tự đứng được thiết kế theo yêu cầu cụ thể của khách hàng.Nó được thiết kế để thử nghiệm độ bền kéo dọc của tủ cách nhiệt thẳng đứngThiết bị thử nghiệm hoàn toàn tự động này phù hợp với các cơ quan chứng nhận, phòng thí nghiệm nhà máy và các phòng kiểm tra khác.

Hệ thống sử dụng một hệ thống điều khiển thông minh PLC trưởng thành, được trang bị các cơ chế thực hiện chuyển động điều chỉnh và các thiết bị cố định.cho phép đặt trước thời gian thử nghiệmĐiều này cho phép mô phỏng thực tế về hoạt động kéo tay với điều khiển thông minh, đa chức năng.

Nguyên tắc:

1.Mở: Một động cơ phụ dẫn động cánh tay cơ học, kéo chậm thiết bị tay cầm ngăn kéo bằng một sợi dây mềm hoặc sử dụng một cốc hút được gắn vào cửa ngăn kéo,mở ngăn kéo đến 15 ∼ 20 mm trước khi mở hoàn toànKhoảng cách mở ngăn kéo tối đa: 470 mm.

2.Khép lại: Động cơ servo điều khiển cánh tay cơ học để đẩy con lăn áp suất, khiến ngăn kéo đóng lại từ 15~20 mm trước khi mở đầy đủ để đóng hoàn toàn.

3.Định nghĩa chu kỳ: Một chuỗi mở và đóng được tính là một chu kỳ. Quá trình lặp lại tự động cho đến khi đạt đến số lượng chu kỳ thử nghiệm được đặt trước, tại thời điểm đó hệ thống dừng lại.

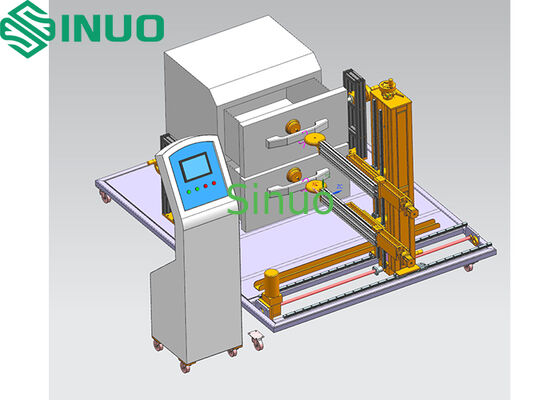

Cấu trúc:

Cấu trúc khung tổng thể, với các mẫu được đặt trên một nền tảng để giảm rung động thiết bị và căng thẳng do chuyển động tương đối.Nền tảng cơ sở hỗ trợ các cột dọc chứa hai cơ chế kéo (cao và dưới), có thể điều chỉnh để chứa ngăn kéo ở các vị trí khác nhau.

Các thông số kỹ thuật:

Hệ thống đơn vị giới thiệu:

Hệ thống là mô-đun, được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt trong khi tối đa hóa tiêu chuẩn hóa các thành phần, đảm bảo hiệu suất tối ưu và hỗ trợ kỹ thuật.Động cơ servo cung cấp độ tin cậy cao và tuổi thọ dàiHệ thống nhỏ gọn, hấp dẫn trực quan và dễ bảo trì.

4.1 Đơn vị điều khiển

4.1.1 Bao gồm hai thiết bị điều khiển mở/khép ngăn kéo.

4.1.2 Được cố định với cột dọc trên nền tảng cơ sở; cánh tay có thể điều chỉnh theo chiều dọc để phù hợp với các vị trí kéo khác nhau.

4.1.3 Bao gồm servo motor + slide chính xác + thiết bị cố định chuyên dụng. Servo được điều khiển bởi chương trình điều khiển thiết bị theo slide để thực hiện các chuyển động tuyến tính, đạt được các chu kỳ mở/khép kéo lặp đi lặp lại.

4.2 Khung

Nền tảng thép với thiết bị mẫu.

Ba thiết bị lấy mẫu trên nền tảng, với đệm cao su ở đầu để ngăn ngừa thiệt hại mẫu.

4.3 Hệ thống điều khiển điện thông minh

4.3.1 Bao gồm tủ điều khiển, mạch điều khiển, bảng điều khiển và các thành phần điều khiển chính.

4.3.2 PLC điều khiển thông minh (Mitsubishi) và màn hình cảm ứng màu 7 inch.

4.3.3 Phần mềm hệ thống được phát triển trong nhà; tốc độ thử nghiệm, số chu kỳ và khoảng cách đi có thể được đặt trước trên màn hình cảm ứng, đáp ứng đầy đủ các yêu cầu tiêu chuẩn.
