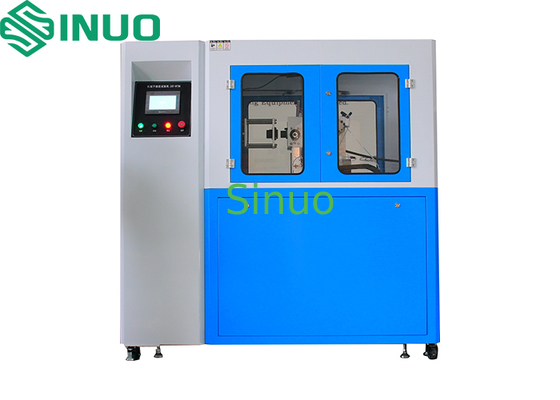

Thiết bị thử nghiệm giao diện sạc cho khả năng phá vỡ và hoạt động

Thiết bị thử nghiệm giao diện sạc cho khả năng phá vỡ và hoạt động

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Vỏ ván ép
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/t
khả năng cung cấp: 20 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate(Cost Additional )
Số mô hình
SNQC1005
Test Cycles:
0~999,999 times
Breaking Time:
1-999.9 seconds
Test Rate:
0-10 times/min
Test Speed:
0-850mm/s
Test Stroke:
0-200mm (Test plug and socket distance ≥ 50mm)
Force Range:
(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N
Làm nổi bật:

thiết bị thử nghiệm giao diện sạc

,

Máy kiểm tra khả năng phá vỡ điện

,

Thiết bị thử nghiệm hoạt động cho thiết bị

Mô tả sản phẩm



Thiết bị kiểm tra khả năng ngắt mạch và hoạt động bình thường của giao diện sạc





Mẫu và Giới hạn:



Hạng mục kiểm tra: Giao diện sạc xe điện, phích cắm và ổ cắm công nghiệp, và đầu nối.

Mục đích kiểm tra: Được sử dụng để xác minh xem các phụ kiện điện, chẳng hạn như giao diện sạc xe điện, phích cắm và ổ cắm công nghiệp, và đầu nối, có thể chịu được các ứng suất cơ học, điện và nhiệt trong quá trình sử dụng bình thường mà không bị mài mòn quá mức hoặc các tác động có hại hay không. Mục tiêu là để xác nhận độ tin cậy của chúng.



Nguyên tắc kiểm tra:



Bài kiểm tra được thực hiện bằng cơ chế điều khiển bằng động cơ servo thực hiện các hành động cắm và rút tuyến tính trên mẫu, đạt đến một số chu kỳ nhất định. Hệ thống tự động xoay dung dịch và có thể kết nối tải bên ngoài để thực hiện các bài kiểm tra bật/tắt. Thời gian bật/tắt, tốc độ kiểm tra và hành trình đều có thể được cài đặt trước thông qua màn hình cảm ứng.



Cấu trúc và Tính năng:



Cấu trúc sử dụng khung tích hợp, được điều khiển bởi động cơ servo với vít bi chính xác và truyền động bằng dây đai đồng bộ. Hệ thống được điều khiển bởi PLC với chức năng hiển thị kỹ thuật số mạnh mẽ và giao diện thân thiện với người dùng trên màn hình cảm ứng màu 7 inch. Đồ gá có thể điều chỉnh ba trục, phù hợp để kiểm tra tuổi thọ của giao diện súng sạc.



Điều kiện môi trường:



Nguồn điện: AC220V±10%/50-60Hz, 2kW

Nhiệt độ làm việc: 0-40°C, Độ ẩm: 30%-90%

Kích thước: Khoảng W1850*D800*H1700mm

Trọng lượng: Khoảng 150kg



Thông số kỹ thuật:



Hạng mục kiểm tra

a) Kiểm tra tuổi thọ thiết bị khóa cơ học

b) Khả năng ngắt mạch

c) Hoạt động bình thường (tuổi thọ)

Phạm vi mẫu Đồ gá tùy chỉnh dựa trên mẫu của khách hàng
Trạm Trạm đơn
Chế độ điều khiển điện Điều khiển tích hợp thông minh PLC Mitsubishi, giao diện cảm ứng người-máy màu 7 inch
Chế độ vận hành Vận hành thủ công hoặc điều khiển bằng chương trình
Chức năng Mô phỏng hoạt động giao diện sạc bình thường, bao gồm cắm và rút giao diện sạc, mở/khóa thiết bị khóa cơ học. Nó cũng có thể được kiểm tra độc lập. Hệ thống có thể lập trình cho tốc độ kiểm tra, thời gian kiểm tra và chu kỳ kiểm tra, với một bể chứa chất lỏng duy nhất và chức năng khuấy.
Chế độ truyền động Hành động cắm và rút được điều khiển bằng động cơ servo, xoay điện để nhúng dung dịch, được hỗ trợ bởi xi lanh khí nén để mở và đóng cơ chế liên khóa.
Đồ gá mẫu và Phương pháp kẹp

Kẹp cơ học với đồ gá ba chiều X/Y/Z có thể điều chỉnh. Vị trí điểm kẹp có thể điều chỉnh và đồ gá có thể được hoán đổi để kiểm tra giao diện sạc AC/DC tiêu chuẩn quốc gia, Mỹ và Châu Âu.

Thiết bị thử nghiệm giao diện sạc cho khả năng phá vỡ và hoạt động 0
Lật tự động Đồ gá tại giao diện súng sạc bao gồm một cơ chế lật tự động có thể xoay 90º. Thời gian nhúng có thể kiểm soát được.
Chu kỳ kiểm tra 0~999.999 lần, có thể cài đặt trước. Hệ thống sẽ tự động dừng khi đạt đến số chu kỳ được cài đặt trước.
Thời gian ngắt mạch 1-999.9 giây, có thể cài đặt trước (Tiêu chuẩn yêu cầu tiếp xúc điện được duy trì không quá 4 giây và không dưới 2 giây).
Tốc độ cắm/rút 0-10 lần/phút, có thể cài đặt trước (3.75 chu kỳ/phút, 7.5 hành trình/phút).
Hành trình kiểm tra 0-200mm, có thể cài đặt trước (Khoảng cách phích cắm và ổ cắm kiểm tra ≥ 50mm).
Tốc độ kiểm tra 0-850mm/s, cài đặt trực tiếp thông qua màn hình cảm ứng.
Hiển thị lực Được trang bị cảm biến lực 50kg để theo dõi lực theo thời gian thực. Đường cong lực-thời gian có thể được tạo ra, hiển thị lực cắm và rút tối đa, cũng như giá trị lực hiện tại. Phạm vi lực: (0-500)N, với sai số đo ≤±0.5% F.S., độ phân giải ≤0.1N.
Cơ chế khóa Hệ thống bao gồm chức năng ép tự động cho thiết bị khóa cơ học, mô phỏng điều kiện hoạt động bình thường.
Bể chứa dung dịch Một bể chứa dung dịch thử nghiệm chứa hỗn hợp 5% muối và 5% cát (bụi thử nghiệm hạt thô ISO 12103-A4 hoặc tương đương), lơ lửng trong nước cất.
Yêu cầu ngâm Tần suất chất lỏng ngâm, thời gian ngâm, thời gian sấy, chu kỳ cắm/rút và thời gian chu kỳ đều có thể lập trình được.
Tải bên ngoài Có thể kết nối tải bên ngoài để kiểm tra.
Chức năng phát hiện Khi được kết nối với tải, hệ thống có thể kích hoạt cảnh báo mạch hở và ghi lại số chu kỳ hiện tại.
Bảo vệ an toàn Bảo vệ nối đất, bảo vệ ngắn mạch, bảo vệ quá tải.

Thiết bị thử nghiệm giao diện sạc cho khả năng phá vỡ và hoạt động 1Thiết bị thử nghiệm giao diện sạc cho khả năng phá vỡ và hoạt động 2
