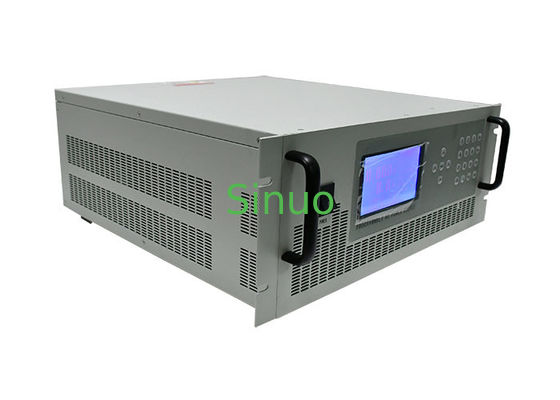

Đường dẫn dòng điện không đổi 100A SPWM xung tần số cao
| Output Current: | 0-100A | Output Voltage: | điện áp xoay chiều 5V |
| Power Capacity: | 500V | Input Voltage: | 127 V±10 % |
| Input Frequency: | 47Hz ~ 63Hz | Output Frequency: | 47Hz ~ 63Hz |
| Voltage Resolution: | 0,1 V | Frequency Regulation: | 0,01% |
| High Light: | SPWM Nguồn dòng điện không đổi 100A Nguồn dòng điện không đổi,100A AC Constant Current Source |
||
Đường dẫn dòng điện không đổi 100A SPWM xung tần số cao
Tổng quan sản phẩm:
Nguồn dòng điện không đổi thay đổi áp dụng SPWM tần số cao xung chiều rộng xung chiều rộng điều chế, IGBT nhận ra đầu ra, có thể điều chỉnh dòng và tần số đầu ra, có tốc độ phản hồi nhanh,Độ chính xác dòng điện liên tục cao, và hoạt động ổn định lâu dài. và nó có thể vượt qua các thay đổi hiện tại do biến động điện áp lưới, thay đổi kháng vòng và thay đổi kháng cự nội bộ sản phẩm,mà không bị ảnh hưởng bởi yếu tố con người; kích thước nhỏ, hiệu quả cao, độ tin cậy và chi phí bảo trì có những lợi thế rõ ràng so với các bộ điều chỉnh điện áp truyền thống;chủ yếu được sử dụng để thử nghiệm và áp dụng các hiệu ứng nhiệt hiện tại của các sản phẩm cụ thể, chẳng hạn như bộ ngắt mạch, bộ bảo hiểm, bộ chuyển tiếp nhiệt, bộ khởi động từ và các công tắc bảo vệ khác và các loại biến áp khác nhau nơi thử nghiệm hiệu ứng nhiệt được áp dụng như dòng điện định số,dòng điện hoạt động, mạch ngắn, vv
Các thông số kỹ thuật:
| Chế độ | CCS1000 | |||||||||
| Sức mạnh | 500 VA | |||||||||
| Làm việc | SPWM (Sine Pulse Width Modulation) | |||||||||
| INPUT | Giai đoạn | 1φ2W+PE đơn pha hai dây + đất | ||||||||
| Điện áp | 127 V±10 % | |||||||||
| Tần số | 47 Hz ️ 63 Hz | |||||||||
| Sản phẩm | Giai đoạn | 1φ2W+PE đơn pha hai dây + đất | ||||||||
| Tần số | 47 ~ 63 Hz có thể điều chỉnh (công cụ cố định 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| Điện áp | AC 5V | |||||||||
| Hiện tại | 0-100A | |||||||||
| Màn hình LED | Voltage Vrms, hiện tại Arms, tần số,Power Wattage | |||||||||
| Quy định tuyến tính | 0,1% | |||||||||
| Quy định tải | 1 % | |||||||||
| THD hài hòa | 2% (trọng lượng kháng nguyên chất) | |||||||||
| Điều chỉnh tần số | 0,01 % | |||||||||
| Độ phân giải điện áp | 0.1 V | |||||||||
| Độ phân giải tần số | 0,01 Hz | |||||||||
| Nghị quyết hiện tại |
Loại ra < 10 A: độ phân giải: 0.001 A; Khả năng phát ra 100> Io≥ 10 A: độ phân giải 0. 01 A; |
|||||||||
| Độ chính xác đo | Điện áp | 0,5% FS+ 5 dgt | ||||||||
| Hiện tại | 0,5% FS+ 5 dgt | |||||||||
| Công suất | 0,5% FS+ 5 dgt | |||||||||
| Tần số | 0.01 % FS+ 5 dgt | |||||||||
| Cài đặt độ chính xác | Điện áp | 1 % FS | ||||||||
| Hiện tại | 0,1% FS | |||||||||
| Bộ I-LIM | Dòng điện O-Max | |||||||||
| Bảo vệ | Tăng điện, quá nhiệt, quá tải, mạch ngắn | |||||||||
| Làm mát | Quá trình làm mát áp lực | |||||||||
| Trọng lượng (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Kích thước W × H × D ((mm) | 430×133×370 | |||||||||
| Môi trường làm việc | 0 ️ 40°C, 20-90%RH | |||||||||
Tính năng:
1. Điện liên tục, phạm vi điều chỉnh điện liên tục: 0-tối đa. giá trị điều chỉnh liên tục.
2. áp suất liên tục, phạm vi điều chỉnh áp suất liên tục: 0- tối đa. giá trị điều chỉnh liên tục.
3. Chuyển đổi tần số, phạm vi điều chỉnh tần số: 47Hz-63Hz điều chỉnh, bánh răng cố định 50Hz, 60Hz, 100Hz, 120Hz.
4. Khi sử dụng dòng điện không đổi và điện áp không đổi, nó có thể tự động chuyển đổi chéo để duy trì cả các đặc tính điều khiển và bảo vệ.
5. Cung cấp phép đo điện áp bình phương gốc, dòng điện bình phương gốc, công suất hoạt động, tần số, v.v.
6Chế độ bảo vệ: quá điện áp, quá dòng, quá tải, mạch ngắn, giới hạn dòng, vv
7Input và output bị cô lập.
