| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 5 Bộ mỗi tháng |

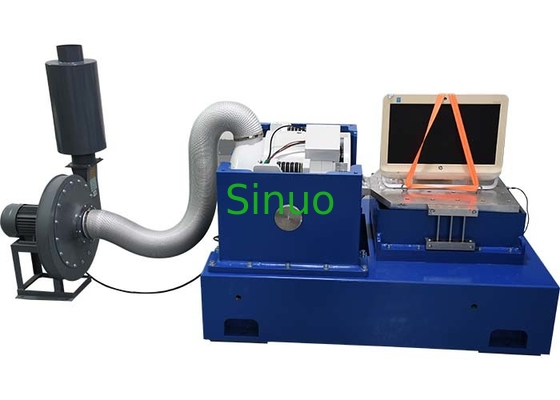

Máy thử rung pin cho xe đạp điện Dải tần số 1 ∼4500Hz
Thông tin sản phẩm:
Kiểm tra rung động là hành động kích thích hoặc sốc một thành phần hoặc thiết bị để xem nó sẽ phản ứng như thế nào trong môi trường thực tế.từ các sản phẩm công nghiệp như bảng mạch, máy bay, tàu, tên lửa, tên lửa, ô tô và thiết bị gia dụng.
Sinuo có thể cung cấp cho bạn toàn bộ chương trình kích thích và thử nghiệm, và chứng minh chất lượng của các sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như UN 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
Công thức lựa chọn máy rung và sơ đồ cấu trúc máy phát rung:
1Các điều kiện thử nghiệm theo công ty của khách hàng
2. Loại thử nghiệm: Xét qua sinus; ngẫu nhiên
3Phạm vi phản hồi tần số: 1-4500Hz
4Công thức: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
Hướng dẫn cấu hình thiết bị:
| Dự án | Hướng dẫn cấu hình | Qty |
| Cơ thể bàn rung động | A07S23 máy phát điện từ kích thích điện từ | 1 SET |
| Thiết bị điều khiển trung tâm tự động cho cuộn dây di chuyển | 1 SET | |
| B402S Ventilator làm mát | 1 SET | |
| VT40 Bảng mở rộng dọc (400×400mm) | 1 SET | |
| HG40 Slide phim dầu ngang (400×400mm) | 1 SET | |
| Bộ khuếch đại công suất chuyển đổi kỹ thuật số | Bộ khuếch đại công suất chuyển đổi số SAO7K | 1 SET |
| Hệ thống bảo vệ servo | 1 SET | |
| Nguồn cung cấp điện kích thích | 1 SET | |
| Máy điều khiển rung động kỹ thuật số | Bộ điều khiển rung động kỹ thuật số VCSusb-2 | 1 SET |
| Bộ cảm biến gia tốc hệ thống | 2 PCS | |
| CD cài đặt phần mềm điều khiển | 1 SET | |
| Máy tính điều khiển | 1 SET | |
| Phụ kiện | Cáp kết nối / ống dẫn không khí | 1 SET |
| Hướng dẫn vận hành, báo cáo kiểm tra, giấy chứng nhận, hướng dẫn bảo trì | 1 SET | |
| Công cụ phụ kiện (máy khóa T, chìa khóa sáu góc, máy kéo vít, v.v.) | 1 SET | |
| Đàn áp rung động/clamp thanh áp | 1 SET |
Các thông số kỹ thuật của thiết bị:
| A07S23 thông số máy phát kích thích điện từ | |
| Lực kích thích hình xoang tối đa | 700Kg.f (6860N) đỉnh |
| Lực kích thích ngẫu nhiên tối đa | 600Kg.f (6860N) r.ms |
| Lực kích thích tác động tối đa | 1400Kg.f ((11760N) đỉnh |
| Phạm vi tần số | 1 ¢4500 Hz |
| Động lượng tối đa | 51 mm p-p |
| Tốc độ tối đa | 2m/s |
| Tốc độ gia tốc tối đa | 100G (980 m/s)2) |
| Trọng lượng tối đa: | 300 kg |
| Tần số cách ly rung động: | 2.5 Hz |
| Chiều kính cuộn dây di chuyển: | F230 mm |
| Trọng lượng cuộn dây di chuyển: | 7kg |
| Vít trên bàn. | 16 × M10 |
| Sự rò rỉ lưu lượng | < 10 gauss |
| Khoảnh khắc lập dị cho phép | 300N.m |
| Kích thước thiết bị |
915mm × 740mm × 780mm (không bao gồm bảng mở rộng dọc) |
| Trọng lượng thiết bị | 880 kg (không bao gồm bàn trượt ngang) |
| Bộ khuếch đại công suất chuyển đổi kỹ thuật số SA-6K | |
| Năng lượng đầu ra | 7KVA |
| Điện áp đầu ra | 120V |
| Điện lượng đầu ra | 70A |
| Hiệu suất khuếch đại | ≥ 90% |
| Mức bật/tắt | 116KHz |
| SNR | ≥ 65dB |
| ồn | ≤ 70dB |
| Kích thước khuếch đại | 900mm × 600mm × 1130mm |
| Hệ thống bảo vệ servo | |
| Chức năng | Nhiệt độ, áp suất gió, quá tải, quá điện áp, quá dòng, đầu vào dưới điện áp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào |
| Bộ điều khiển rung động kỹ thuật số VCSusb-2 | |
| Cấu hình phần cứng | 2 kênh đầu vào đồng thời, 1 kênh đầu ra |
| Mô-đun chức năng điều khiển | Xích, ngẫu nhiên, cú sốc cổ điển |
| Máy tính điều khiển | Máy tính thương hiệu gốc với màn hình LCD, Windows 10 |
| Phần mềm | Hoạt động tiếng Trung / tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số sinus, vv Nó có thể tự động tạo báo cáo thử nghiệm WORD. Nó có thể hiển thị,lưu trữ các tín hiệu và dữ liệu, và thiết lập các thông số thử nghiệm và phân tích các chức năng. |
|
Hệ thống gia tốc LAB-24112 |
Phạm vi tần số: 1 12000Hz Độ nhạy: 30PC/g Phạm vi nhiệt độ: -40 - 180°C |
| Bảng mở rộng dọc VT40 | |
| Vật liệu | Hợp kim magiê, bề mặt cứng |
| Kích thước bàn | 400 × 400 mm |
| lỗ cố định | M8 phân bố hình chữ nhật, bền và chống mòn |
| Tần số sử dụng giới hạn trên | Tăng 2000 Hz, ngẫu nhiên 2000 Hz |
| Trọng lượng | Khoảng 15kg |
| HG40 bảng trượt phim dầu ngang | |
| Vật liệu | Hợp kim magiê, bề mặt cứng |
| Kích thước bàn | 400 × 400 mm |
| lỗ cố định | M8 phân bố hình chữ nhật, bền và chống mòn |
| Tần số sử dụng giới hạn trên | Tăng 2000 Hz, ngẫu nhiên 2000 Hz |
| Trọng lượng | Khoảng 18Kg (không có đầu kết nối) |
| B402S quạt làm mát | |
| Năng lượng quạt: | 4KW |
| Tốc độ dòng chảy của quạt: | 41m3/s |
| Yêu cầu về điện | |
| Nguồn cung cấp điện | AC 3 pha 380V / 50Hz 18 KW |
| Không khí nén | 0.6Mpa |
| Chống đất | ≤4Ω |
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
