| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 5 Bộ mỗi tháng |

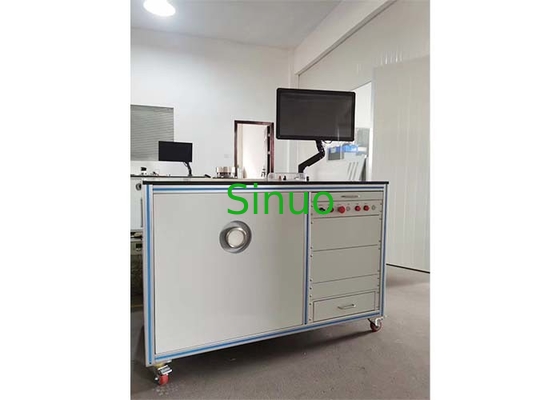

IEC 60312 Máy hút bụi Hệ thống kiểm tra hiệu suất không khí PC Hoạt động tự động
Thông tin về sản phẩm:
Tiêu chuẩn: Phù hợp với IEC60312, IEC62885-2016, v.v.
Ứng dụng:Các thông số thử nghiệm chính là điện áp (U), dòng điện (I), công suất đầu vào (P1), yếu tố công suất (AC), công suất hút (P2), khối lượng không khí (Q), mức độ chân không (H) và hiệu suất (N). The test system tests the vacuum cleaner's input electrical performance parameters through an electrical parameter meter (using digital synchronous sampling technology to accurately measure parameters such as voltageCác thông số đầu ra (năng lượng hút, dòng chảy,độ chân không) và hiệu quả được đo bằng cách kết hợp các cảm biến dòng chảy và chân không và các dụng cụ thứ cấpĐược trang bị một máy tính PC và hệ thống điều khiển để tự động đo dữ liệu của mỗi tấm lỗ của máy hút bụi, tất cả dữ liệu thử nghiệm có thể được vẽ thành đường cong, truy vấn và báo cáo, đường cong,và báo cáo thử nghiệm có thể được lưu và inHoạt động tự động của phần mềm thử nghiệm phù hợp với thử nghiệm máy hút bụi bởi các nhà sản xuất máy hút bụi khác nhau và các tổ chức thử nghiệm.
Phạm vi đo và chỉ số kỹ thuật:
1. Đồng hồ tham số AC
| Parameter | Phạm vi thử nghiệm | Chỉ số kỹ thuật (mức 0.5) |
| Điện áp (V) | 10.00-300.00, độ phân giải tối thiểu là 0.01V | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
| Dòng điện (A) | 0.010-50.00, độ phân giải tối thiểu là 0.001A | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
| Sức mạnh (W) | 15000W | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
| Nhân tố công suất | 0.05-1.00 | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
2. DC parameter meter
| Parameter | Phạm vi thử nghiệm | Chỉ số kỹ thuật (mức 0.5) |
| Điện áp (V) | 1.00-100.00, độ phân giải tối thiểu là 0.01V | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
| Dòng điện (A) | 0.050-50.00, độ phân giải tối thiểu là 0.001A | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
| Sức mạnh (W) | U*I, độ phân giải tối thiểu là 0.01W | ± ((0,25% của đọc + 0,25% của phạm vi đo) |
3. Máy phát chân không: -50.0 ~ 0.0kPa, tín hiệu đầu ra 4-20mA, độ chính xác là 0,5%.
4Theo các yêu cầu của Tiêu chuẩn châu Âu B, phương pháp thử nghiệm loại Tiêu chuẩn châu Âu B là một loại tấm lỗ, và kích thước mở tấm lỗ được kiểm soát bằng milimet (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, tổng cộng có 10 điểm).
5Hộp cân bằng: Kích thước và vật liệu tiêu chuẩn châu Âu loại B được thiết kế và sản xuất theo IEC60312 (loại B), tiêu chuẩn châu Âu loại B Kích thước: 500mmX500mmX500mm.
6. nguồn cung cấp điện AC: nguồn cung cấp điện tần số biến đổi một pha (được khách hàng chuẩn bị).
7Nguồn cung cấp điện DC: Nguồn cung cấp điện ổn định DC (được khách hàng chuẩn bị).
8Phạm vi thử nghiệm dòng chảy: (0,5 ~ 5) m3/min, độ chính xác: 0,5%.
9. Thêm một chức năng thử nghiệm điểm cố định và đưa ra phán đoán vượt qua / thất bại dựa trên các tiêu chuẩn đã cho. Nếu thử nghiệm thất bại, sẽ có báo động âm thanh và hình ảnh. Các điểm cố định là: mở hoàn toàn, Ф13, Ф6.5, và hoàn toàn đóng.
Điều kiện làm việc:
a. Điều kiện nhiệt độ để đảm bảo độ chính xác đo: 20°C±5°C.
Phạm vi nhiệt độ hoạt động: 0 ~ 40 °C, độ ẩm tương đối: 30% ~ 90%.
Không có khí ăn mòn hoặc nổ trong nhà.
d. Nguồn cung cấp điện: tiêu thụ điện AC220V/50H ≤ 200W.
e. Fuse: 0,5A.
F. Nguồn điện thử nghiệm: có thể đáp ứng các yêu cầu của sản phẩm.
Chỉ số an toàn thiết bị:
a. Kháng cách nhiệt: Vỏ và đầu đầu đầu vào điện lớn hơn 5MQ giữa nhau.
b. Căng suất chịu: Căng suất chịu giữa đầu cuối đầu vào điện và vỏ là 1800V trong 2 giây, và dòng điện định giá là 10mA.
c. Bắn đất: Điện cực nối đất nguồn điện, kháng cự giữa các vỏ nhỏ hơn 0,2Ω.
Thành phần hệ thống:
a. Một tủ điều khiển điện, (điều đo tham số AC/DC HL120E (50A), máy tính, máy phát chân không, thẻ thu thập dữ liệu, công tắc điều khiển, công tắc không khí, mạch điều khiển, v.v.)
tiêu chuẩn châu Âu B: Bàn thử được trang bị hộp cân bằng áp suất tiêu chuẩn châu Âu B, giao diện quạt, giao diện máy hút bụi, đường tín hiệu kết nối, tấm lỗ thử nghiệm,hệ thống điều khiển tấm lỗ, cảm biến chân không, tiếp xúc, mạch điều khiển, tấm bảo vệ tấm lỗ, v.v.).
Chức năng chính:
a. Hệ thống tự động điều chỉnh tấm lỗ đầu vào không khí từ lớn đến nhỏ, kiểm tra điện áp đầu vào, dòng điện, công suất đầu vào, yếu tố công suất, tần số,công suất đầu ra và mức độ chân không của máy hút bụi, và tính toán giá trị khối lượng không khí dựa trên mức chân không thông qua một công thức tiêu chuẩn. Giá trị thử nghiệm được hiển thị bằng đèn LED, và máy tính hoàn thành các điểm thu thập khối lượng không khí 0 ~ 10.
b. Được điều khiển bởi máy tính, tất cả các đường cong đặc trưng được hoàn thành cùng một lúc.
1) P1 = f (((Q) đường cong đặc trưng
2) Đường cong đặc trưng Ps=f(Q)
3) Hm = f (((Q) đường cong đặc trưng
4)n=f(Q) đường cong đặc trưng
5)U=f(Q) đường cong đặc trưng
6)I=f(Q) đường cong đặc trưng
c. Thử nghiệm có thể đánh dấu độ thử nghiệm chân không tối đa Hmmax, đo khối lượng không khí tối đa Qmax, đo sức hút tối đa Psmax, đo hiệu suất tối đa ηmax và dữ liệu của mỗi thử nghiệm.
Dữ liệu được thử nghiệm có thể được lưu trữ và báo cáo thử nghiệm và đường cong có thể được xuất ra theo yêu cầu của người dùng.
