Thông tin chi tiết sản phẩm:
Thanh toán:
|
| trạm kiểm tra: | một trạm | Phương pháp điều khiển: | điều khiển PLC |
|---|---|---|---|
| Chế độ ổ đĩa: | động cơ servo | phương pháp kẹp: | kẹp cơ khí |
| Góc uốn: | 0-360°, có thể điều chỉnh | tỷ lệ linh hoạt: | 0-60 chu kỳ/phút |
| Chu kỳ uốn: | 0 ~ 999999 có thể được đặt trước | tải trọng lượng: | 75N, 100N, 120N, 140N, 180N |
| Điểm nổi bật: | Thiết bị kiểm tra uốn cường độ không thể thay dây,Thiết bị kiểm tra uốn theo tiêu chuẩn IEC 60309-1 |
||

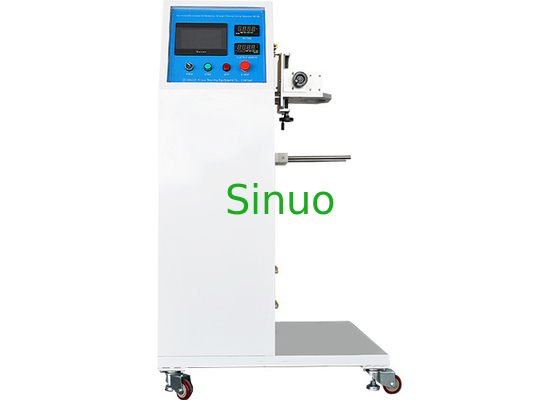

IEC 60309-1 Thiết bị kiểm tra độ bền uốn không thể thay thế cho xe điện
Tổng quan về sản phẩm cho thiết bị kiểm tra độ bền uốn không thể thay dây:
Thiết bị kiểm tra tính linh hoạt được thiết kế và sản xuất theo yêu cầu của IEC62196-1: 2020 khoản 26.4 hình 20, bảng 14, IEC60309-1: 2012 khoản 24.4 hình 9, v.v. phích cắm, ổ cắm và khớp nối phụ kiện không thể đi dây lại.
Cấu trúc cho thiết bị kiểm tra độ bền uốn không thể thay dây:
Thiết bị sử dụng điều khiển PLC và được vận hành bởi giao diện người-máy màu 7 inch, sử dụng động cơ servo để điều khiển góc uốn.Góc uốn, tốc độ uốn và chu kỳ thử nghiệm có thể được cài đặt trước trên màn hình cảm ứng.Thử nghiệm được thực hiện tự động theo các thông số đã đặt.Khi thời gian kiểm tra đạt đến số lần kiểm tra đặt trước, thiết bị sẽ tự động dừng và đưa ra dấu hiệu hoàn thành kiểm tra.Thiết bị kiểm tra có ưu điểm là màn hình kỹ thuật số có độ chính xác cao, chuyển đổi tần số kỹ thuật số hiệu quả cao, điều chỉnh tốc độ chính xác, cài đặt bộ nhớ sáu chữ số, thiết bị cố định mô-đun đa chức năng, công cụ đo định tâm xoay và tải tích hợp có thể cung cấp tải điện áp để kiểm tra mẫu trong quá trình thử nghiệm.
Các thông số kỹ thuật cho thiết bị kiểm tra độ bền uốn không thể thay dây:
| trạm kiểm tra | Đơn |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, vận hành giao diện cảm ứng nhân bản 7 inch |
| Chế độ ổ đĩa | động cơ servo |
| Phương pháp kẹp mẫu | Kẹp cơ khí, vị trí điểm kẹp có thể điều chỉnh |
| Góc uốn | Có thể điều chỉnh tự do 0-360° (mặc định 90°, 45° ở hai bên của chiều dọc) |
| tỷ lệ linh hoạt | 0-60 chu kỳ/phút, có thể cài đặt trước |
| Chu kỳ uốn | 0 ~ 999999 có thể được đặt trước, 20000 chu kỳ mặc định |
| tải trọng lượng | 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N |
| tải điện | Bên ngoài (không bao gồm), có thể hoạt động cùng với SN224-300V80A, hoặc tủ phụ tải có điện áp điều chỉnh giữa dây dẫn 0-250V và dòng điều chỉnh AC0-800A nên được người dùng chuẩn bị |
| Kiểm tra phán đoán | Đánh giá bằng các tín hiệu được đưa ra khi dòng điện đang dẫn hay không |
| Kích thước & Trọng lượng của thiết bị | W950*D650*H1600mm, toàn bộ máy khoảng 320Kg |
| Nguồn cấp | AC220V một pha±10%, 60Hz, 10A |
| KHÔNG. | Lỗi | Lý do | Sự đối đãi |
|
1 |
Bật công tắc NGUỒN nhưng đèn báo không sáng | Nguồn điện bên ngoài không được kết nối | Vui lòng kết nối với nguồn điện bên ngoài |
| Cầu chì bị đứt | Tìm ra nguyên nhân và thay cầu chì. | ||
| Đèn báo hư hỏng | thay đèn | ||
|
2 |
Bật công tắc NGUỒN, Màn hình cảm ứng không hoạt động | Nguồn điện DC24V bên trong có vấn đề | Thay thế nguồn điện DC24V |
| Màn hình cảm ứng bị hỏng | Thay màn hình cảm ứng | ||
| 3 | Màn hình cảm ứng không phản hồi | Kết nối với PLC bị lỏng | kết nối lại |
| Màn hình cảm ứng bị hỏng | Thay màn hình cảm ứng | ||
| 4 | Tải điện không có nguồn điện | Ổ cắm tải bị hỏng | Thay thế ổ cắm |
| Cầu chì bị đứt | Thay đổi cầu chì | ||
|
5 |
Nhấn xuống nút Bắt đầu, nhưng vật cố định không hoạt động. |
Giá trị hiển thị và giá trị đặt trước của thời gian thử nghiệm giống nhau | Đã xóa số lần nhấn |
| Nút E-STOP không được đặt lại | Nhả nút E-STOP | ||
| Có dị vật trong máy, máy bị kẹt | Lấy dị vật ra | ||
| Nó không ở chế độ kiểm tra tự động | Nhấn nút Bắt đầu | ||
| Kết nối với động cơ nới lỏng | kết nối lại | ||
| Không ở vị trí bắt đầu | về nhà | ||
| 6 | Động cơ quay nhưng tay máy không quay | Kiểm tra xem đầu nối trục đầu ra của động cơ có bị lỏng không | kết nối lại |
| Kiểm tra xem đai truyền động có bị đứt hoặc quá lỏng không | Thay đai dẫn động | ||
| 7 | Tiếng ồn | Tốc độ xoay thấp hoặc quá cao | Đặt lại tốc độ |
| Kết nối với động cơ nới lỏng | kết nối lại |
| Trọng lượng với móc | 20N*1, 25N*1,100N*1 |
| Trọng lượng có lỗ | 20N*2, 25N*2, 30N*1 |
| Cách kết hợp các trọng số: | |
| 50N | 25N+25N |
| 75N | 25N+25N+25N |
| 100N | 100N |
| 120N | 100N+20N |
| 140N | 100N+20N+20N |
| 180N | 100N+25N+25N+30N |
