Hệ thống cấp nước IEC60456 để kiểm tra hiệu suất máy giặt

Hệ thống cấp nước IEC60456 để kiểm tra hiệu suất máy giặt

Tổng quan hệ thống

Hệ thống thử nghiệm bao gồm thiết bị xử lý chất lượng nước, thiết bị cấp nước nhiệt độ không đổi và áp suất không đổi và hệ thống điều khiển.

Tiêu chuẩn áp dụng

IEC 60456 Máy giặt quần áo dùng trong gia đình - Phương pháp đo hiệu suất

Hoặc các tiêu chuẩn trong và ngoài nước tương đương khác.

Các thành phần chính

Phòng thi chủ yếu bao gồm các bộ phận sau:

1. phần hiệu suất

2. phần thiết bị

3. phần kiểm soát

Phần Hiệu suất bao gồm các phần sau:

1. bộ bảng cách nhiệt phòng kho (Do khách hàng chuẩn bị);

2. vị trí kiểm tra (máy chuẩn có thể được đặt ở bất kỳ một trong 4 vị trí);

3.Một máy tham chiếu trống và một máy tham chiếu bộ tạo xung (các máy tham chiếu phải do khách hàng chuẩn bị);

4.Mỗi vị trí thử nghiệm được trang bị một đường nước lạnh và một đường nước nóng, với đường nước, van và vòi phù hợp;

5.Mỗi vị trí thử nghiệm được trang bị các cảm biến để đo nhiệt độ môi trường, nhiệt độ nước, áp suất nước (dùng chung ở 4 vị trí thử nghiệm) và tốc độ dòng chảy;

6.Mỗi vị trí thử nghiệm được trang bị dụng cụ đo thông số điện để đo điện áp, dòng điện, công suất, v.v.

7.Mỗi vị trí thử nghiệm được trang bị cặp nhiệt điện 6 kênh;

8.Mỗi vị trí thử nghiệm được trang bị 1 ổ cắm cho nguồn điện lưới và 1 ổ cắm cho nguồn điện tần số thay đổi;

9. Mương và lưới thoát nước (Khách hàng chuẩn bị);

10. Một bộ điều hòa nhiệt độ và độ ẩm không đổi (Khách hàng chuẩn bị);

11.Một bộ trần treo và ống gió (Khách hàng chuẩn bị);

12.Một bộ hệ thống chiếu sáng trong nhà (Khách hàng chuẩn bị).

Phần thiết bị

1.Một máy nước tinh khiết 0,5m³ / h;

2.Một bộ bồn chứa nước nhiệt độ không đổi bên trong 0,5m³ bằng thép không gỉ;

3.Một bộ máy bơm nhiệt nhiệt độ thấp;

4. một bộ hệ thống xử lý nước tuần hoàn;

5. Một bộ hệ thống tự động điều chỉnh độ cứng của nước;

6. hệ thống cung cấp điện cho các thiết bị hỗ trợ;

7.2 bộ hộp công cụ liên quan.

Phần kiểm soát

1. một tủ điều khiển;

2.Một bộ máy tính và hệ thống điều khiển;

3.Một máy in (in màu HP)

4.Một đầu ra một pha 15kW của nguồn điện tần số thay đổi (được chia sẻ bởi 4 vị trí thử nghiệm);

5. Một bộ bàn ghế máy tính (Khách hàng chuẩn bị).

Nội dung và phạm vi kiểm tra

UUT phù hợp:

1.Kích thước của máy được kiểm tra không lớn hơn (chiều rộng × chiều sâu × chiều cao): 1000mm × 1000mm × 1500mm.

Các bài kiểm tra:

1. tiêu thụ điện

2. tiêu thụ nước

Cung cấp điện và cung cấp điện tần số thay đổi:

1. Cấp điện cho phòng thí nghiệm: Khách hàng cung cấp 50kVA cho tủ điện điều khiển của Bên B;

2. Nguồn cung cấp của máy điện thử nghiệm: nguồn điện một pha điều chỉnh tần số 15kVA;

Yêu cầu về đặc tính nguồn điện thử nghiệm: độ ổn định điện áp: ≤1%;ổn định tần số: ≤0,5%.

Danh sách thiết bị chi tiết

Kết cấu và các thông số kỹ thuật chính

Hệ thống cung cấp nước nhiệt độ không đổi và áp suất không đổi:

Theo yêu cầu của tiêu chuẩn liên quan của máy giặt, các thông số kỹ thuật khác nhau của máy giặt có yêu cầu nhiệt độ nước khác nhau trong quá trình thử nghiệm.Để đáp ứng yêu cầu và thuận tiện cho việc sử dụng, hệ thống cấp nước cung cấp một đầu ra cấp nước cho 4 vị trí kiểm tra.Nước ở nhiệt độ không đổi sử dụng phương pháp làm nóng của tuần hoàn bên trong có hỗ trợ bơm nhiệt và được trang bị bồn chứa nước cách nhiệt bên trong bằng thép không gỉ 0,5m³.Nhiệt độ cấp nước, áp suất và độ cứng có thể được điều chỉnh.

1. Phạm vi nhiệt độ nước: 10 ～ 60 ° C ± 1 ° C;

2. Phạm vi áp suất nước: 0,24 ± 0,05Mpa;

3. Phạm vi độ cứng của nước: 0 ~ 5 ± 0.2mmol / l, tự động điều chỉnh (theo yêu cầu của tiêu chuẩn liên quan cho máy giặt, chất lượng nước cấp của máy giặt được kiểm tra phải đáp ứng chỉ số độ cứng của nước yêu cầu. Hệ thống này sử dụng máy lọc nước tinh khiết để cung cấp nước: nước máy được lọc bằng cát thạch anh và than hoạt tính, qua màng thẩm thấu ngược RO, thông qua một loạt các quá trình như khử ion EDI; nước magie sunfat, canxi clorua dihydrat, muối nở và các hóa chất khác được được thêm vào nước tinh khiết để điều chỉnh chính xác chất lượng nước đến phạm vi yêu cầu của tiêu chuẩn. Sau loạt lọc và điều chỉnh này, chất lượng nước của mỗi lần thử nghiệm có thể đáp ứng tiêu chuẩn thử độ cứng yêu cầu);

4. Máy nước tinh khiết: 0,5 m³ / h;

5. Nguồn cấp nước 4 hướng của các vị trí kiểm tra tính năng được trang bị lưu lượng kế điện từ, đo nhiệt độ cấp nước và áp suất cấp nước.

Sơ đồ cung cấp nước nhiệt độ không đổi (để tham khảo)

Sơ đồ cấp nước trạm (để tham khảo)

Hệ thống đo lường thông số và điều khiển:

Hệ thống điều khiển và đo thông số chủ yếu bao gồm "thiết bị hiển thị thông số và tủ điều khiển vận hành" và "hệ thống xử lý dữ liệu máy tính".

Tủ điều khiển:

Kiểm soát các hoạt động thử nghiệm khác nhau và đo trực tiếp các thông số khác nhau như nhiệt độ và độ ẩm của môi trường phòng thí nghiệm, lượng nước tiêu thụ, tiêu thụ điện, áp suất nước và nhiệt độ nước của máy giặt được thử nghiệm thông qua các cảm biến và gửi chúng đến thiết bị để hiển thị.Tất cả các thiết bị điều khiển chính, cảm biến, bộ thu thập dữ liệu, v.v. đều sử dụng các sản phẩm có thương hiệu chính xác cao để đảm bảo độ tin cậy của dữ liệu và độ chính xác của kiểm tra.Các thông số của nó như sau:

1. Đo nhiệt độ và độ ẩm môi trường: nhiệt độ -10 ～ 60 ° C ± 1 ° C, độ ẩm 5 ～ 95% ± 3%.

2. Đo điện của máy giặt:

Model: Máy đo đa năng Yokogawa WT310 (có chức năng điều hòa)

Thông số kỹ thuật: Điện áp, Dòng điện, Năng lượng

Độ chính xác của phép đo: 0,25% FS + ± 0,25 đọc.

3. Đo áp suất nước: 0 ～ 0,5MPa ± 0,5% FS;

4. Đo nhiệt độ nước: 0 ～ 100 ° C ± 1 °;

5. Đo lưu lượng nước: 3 L / phút ～ 100L / phút ± 0,5% FS;

Sơ đồ bảng tủ điều khiển (chỉ mang tính chất tham khảo)

Hệ thống xử lý dữ liệu:

1. máy tính: Lenovo

2. Tất cả các thẻ thu thập dữ liệu quan trọng, thẻ liên lạc, v.v. sử dụng các sản phẩm có thương hiệu chính xác cao để đảm bảo độ tin cậy của dữ liệu và độ chính xác của kiểm tra.

3. Giao diện cửa sổ phần mềm được hiển thị bằng tiếng Trung / tiếng Anh;Nó có giao diện người-máy thân thiện, có thể ghi và lưu trữ dữ liệu trong thời gian thực, hoàn toàn thực hiện hoạt động không cần giấy tờ, dễ vận hành, hoạt động ổn định và độ tin cậy cao.

4. Dữ liệu được thu thập trực tiếp thông qua giao tiếp bao gồm: nhiệt độ và độ ẩm môi trường xung quanh phòng thí nghiệm, điện áp, dòng điện, điện, áp suất nước, nhiệt độ nước, lượng nước.

5. Máy tính sẽ tự động tính toán và xử lý dữ liệu được thu thập trực tiếp và nhập thủ công, đồng thời tự động tạo báo cáo và lưu kết quả.

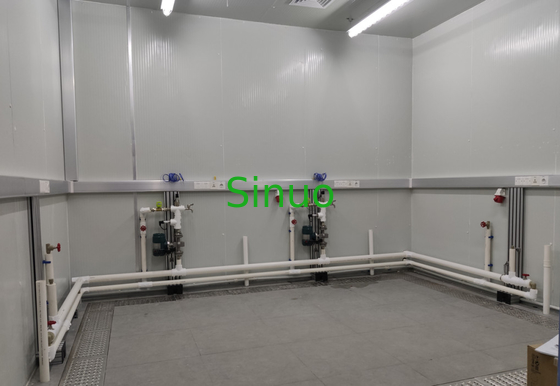

Hình ảnh để tham khảo

Giao diện phần mềm hệ thống xử lý nước (để tham khảo)

Giao diện phần mềm cấp nước (để tham khảo)
