| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L / C, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 20 bộ mỗi tháng |

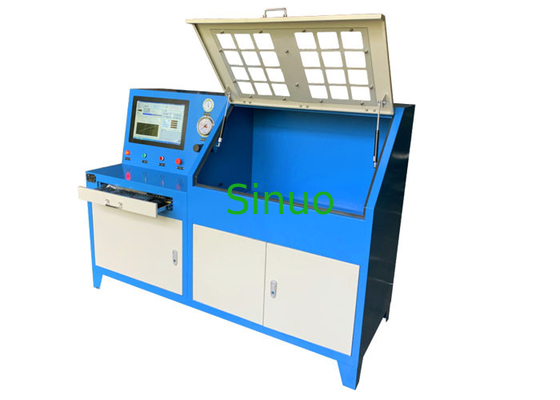

Hệ thống thử áp suất thủy lực 42Mpa cho thử áp suất nước thiết bị điện
Tổng quan sản phẩm:
Thiết bị thử áp suất thủy lực này được yêu cầu bởi IEC 60335-2-5 cl.22.101, IEC 60335-2-7 cl.22.101, IEC 60335-2-21/35 22.47 & 22.103, IEC 60335-2-24 cl.22.7, vv
Tính năng hệ thống:
Hệ thống đường ống sử dụng kết nối không hàn.
Hệ thống chất lỏng thử được tách khỏi hệ thống chất lỏng dẫn để tạo điều kiện kiểm soát nhiệt độ và đa dạng hóa môi trường thử nghiệm.
Phần mềm được viết bởi phần mềm cấu hình kiểm soát lực hoặc LABVIEW (điều khiển máy tính)
Trong quá trình thử nghiệm, bù áp suất có thể được thực hiện tự động; sau khi thời gian nghỉ ngơi, áp suất giảm nhanh chóng và hệ thống tự động ngừng áp suất.
Các công cụ bảo vệ được thiết kế đặc biệt có thể bảo vệ hiệu quả người vận hành và thiết bị khỏi thiệt hại do nổ.
Nhận thức được chức năng điều khiển máy tính, người vận hành có thể tự do thiết lập thời gian đổ nước và xả nước, thời gian giữ áp suất, thời gian làm sạch bơm và áp suất thử nghiệm.,Người vận hành có thể tùy ý đặt một thử nghiệm giữ áp suất đơn hoặc nhiều giai đoạn. Tốc độ có thể được giữ không đổi, điều chỉnh không bước có thể được thực hiện,Dữ liệu thử nghiệm và các thông số đường cong có thể được hiển thị trong thời gian thực, kết quả thử nghiệm có thể được lưu tự động, và báo cáo thử nghiệm có thể được in theo ý muốn. (quản lý máy tính).
Phương pháp thử nghiệm điển hình:
1 Tăng tốc độ liên tục;
2Tăng tốc độ liên tục tăng áp lực giữ;
3Tăng tốc độ liên tục - áp suất giữ - giảm áp suất;
4Tăng tốc độ liên tục - áp suất giữ - tăng tốc độ liên tục - áp suất giữ - cho đến khi thổi (tăng dần).
Các thông số kỹ thuật:
Nguồn không khí cần thiết: 0,2-0,8MPa, 1,0Nm3/min
Áp suất cao: 0,5-32Mpa
Tốc độ tăng: Tỷ lệ có thể điều khiển và phạm vi điều chỉnh là 0,5-2,5MPa/S.
Độ chính xác đo: ± 5% FS
Thời gian giữ áp suất: tùy ý, với giây là đơn vị thời gian.
Thu thập dữ liệu: Thẻ thu thập dữ liệu tốc độ cao NI của Mỹ, tốc độ thu thập là 100.000 lần / giây.
Đăng ký đỉnh: Được ghi lại bởi Labview Software
Trạm thử nghiệm: 1 trạm
Hệ thống xả: bán tự động
Phương tiện thử nghiệm: nước sạch
Kích thước khối lượng: 30L
Nhiệt độ nước thử nghiệm: RT+5°C-80°C
Giao diện đầu ra: ZG1/4 nội dây
Kích thước: 1500*650*1300
Hệ thống điều khiển: điều khiển tự động bằng máy tính
Máy tính: Advantech
Màn hình: Dell monitor
Phần mềm điều khiển: Phần mềm Labview
Báo cáo thử nghiệm: Microsoft Office
| Phạm vi áp suất | 0.5-32Mpa (được điều chỉnh không bước) | Phương tiện thử nghiệm | Nước lỏng sạch |
| Trạm thử nghiệm | 1 trạm | Nhiệt độ trung bình cho phép | NT2năng lượng |
| Nguồn điện | Máy bơm đẩy khí-nước | Động cơ áp suất không khí | 0.2-0.8Mpa |
| Động cơ lốp cao cấp | UFRL04 | Dòng chảy thoát | 0.5L/min |
| Khớp ống áp suất cao | Bụi thép không gỉ, dây thắt | Van điện tử | Sanlixin |
| Bể nước sạch | Thép không gỉ | Van tỷ lệ điều khiển bằng điện tử | SMC |
| Phương pháp kiểm soát | Máy tính | Máy đo áp suất cao | KEMAI |
| Kiểm tra áp suất tối đa | 32Mpa | Máy tính | Máy tính công nghiệp Advantech |
| Sự xuất hiện của buồng | Q235 xử lý phun |
Giao diện phần mềm
