IEC 61009-1 Máy kiểm tra dòng điện còn lại cho bộ ngắt mạch 500A

Máy kiểm tra dòng điện dư IEC 61009-1 cho Aptomat 500A

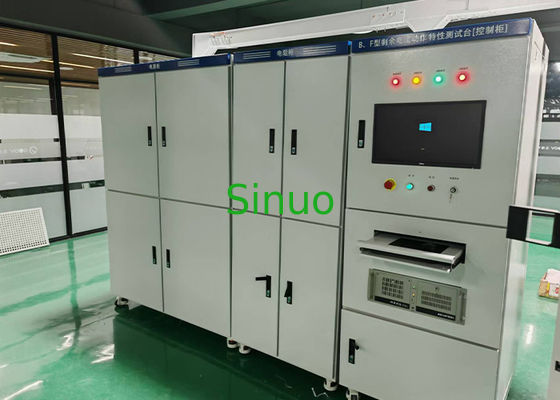

Tổng quan thiết bị:

1. Tủ điều khiển rò rỉ:
Tủ điều khiển rò rỉ chủ yếu bao gồm ba bộ kiểm tra rò rỉ (rò rỉ đóng S1, rò rỉ loại B 10A và rò rỉ 500A) cùng với mạch điều khiển.
Nó hỗ trợ kiểm tra toàn diện tất cả các loại aptomat dòng điện dư (RCCB) hiện đang được sử dụng, bao gồm:

• Loại AC(AC hình sin 50Hz)
• Loại A(AC hình sin 50Hz + DC xung)
• Loại F(AC tần số thay đổi và sóng hỗn hợp)
• Loại B(loại đa chức năng)

Nó có khả năng tạo và kiểm tra các dạng dòng điện dư khác nhau, chẳng hạn như:

• Dòng điện dư AC hình sin ở tần số 150Hz, 400Hz, 1000Hz và thấp hơn
• Dòng điện dư AC chồng lên dòng điện dư DC một chiều
• Dòng điện dư DC xung chồng lên dòng điện dư DC một chiều
• Dòng điện dư DC xung được tạo ra bởi mạch chỉnh lưu hai pha hoặc đa pha
• Dòng điện dư DC một chiều

2. Hệ thống điều khiển tự động:
Hệ thống điều khiển tự động chủ yếu bao gồm:

• Máy tính công nghiệp Advantech (CPU i7, RAM 8G)
• Màn hình LCD 21,5 inch
• Bảng điều khiển cảm ứng MCGS HMI
• Mô-đun thu thập thông số điện Qingzhi
• PLC Omron
• Các thành phần điều khiển hạ thế khác nhau
• Máy biến áp lấy mẫu và các bộ phận hỗ trợ khác

3. Dòng tải 125A:
Hệ thống tải cung cấp một tải điện trở hoàn toàn có thể điều chỉnh từ 1A đến 125A, bao gồm nhiều điện trở song song với các giá trị cụ thể (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
Việc chuyển đổi tải được điều khiển bởi các contactor, với điều chỉnh tự động và hoạt động đồng thời trên ba pha.

Thông số kỹ thuật

Nội dung kiểm tra

Loại AC
(1) khi không có tải, sử dụng dòng điện dư để kiểm tra.

(2) Khi dòng điện dư tăng đều, hãy xác minh tính chính xác của hành động.

(3) Khi dòng điện dư bị đóng, hãy xác minh tính chính xác của hành động.

(4) Khi dòng điện AC hình sin dư đột ngột xuất hiện, hãy xác minh tính chính xác của hành động.

Loại S: Khi dòng điện dư và thời gian kiểm tra trong Bảng 2 được thêm vào đột ngột, sản phẩm không bị ngắt.

(5) Khi giá trị dòng điện dư từ 5In đến 500A đột ngột xuất hiện, hãy xác minh tính chính xác.
Các cấp dòng điện là: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Khi có tải, kiểm tra bằng dòng điện dư.
Khi ở dưới dòng điện định mức, hãy kiểm tra theo 9.9.2.2 và 9.9.2.3.

(7) Các điều kiện kiểm tra đặc biệt đối với RCD có chức năng hoạt động liên quan đến điện áp nguồn.
Kiểm tra với 0,85 lần và 1,1 lần điện áp định mức.

Loại A
(1) Xác minh hoạt động chính xác khi dòng điện DC xung dư tiếp tục tăng

(2) Xác minh hoạt động chính xác trong trường hợp dòng điện DC xung dư đột ngột

(3) Hoạt động chính xác dưới tải. Với dòng điện định mức, kiểm tra theo 9.21.1.1

(4) Xác minh hoạt động chính xác khi dòng điện DC xung dư được chồng lên DC một chiều 0,006A

Loại F
(1) Xác minh hoạt động chính xác khi dòng điện dư kết hợp tăng đều.

(2) Xác minh hoạt động chính xác khi dòng điện dư kết hợp được áp dụng đột ngột. Xác minh thời gian ngắt của RCD, dòng điện kiểm tra được hiệu chuẩn thành 1,4In x 5In.

(3) Xác minh hoạt động chính xác của RCD loại F bốn cực khi dòng điện dư xuất hiện khi chỉ có hai cực được cấp điện.
Kiểm tra sản phẩm bốn cực theo 9.1.2, nhưng chỉ kiểm tra dây dẫn trung tính và một trong các đường dây.

(4) Xác minh hiệu suất trong dòng điện dư đột biến. Áp dụng xung với dòng đỉnh 10Ind, đo 3 lần theo hướng thuận và 3 lần theo hướng ngược lại và sản phẩm không bị ngắt.

(5) Xác minh tính chính xác khi dòng điện DC xung dư được chồng lên dòng điện một chiều 10mA. Chồng dòng điện dư DC một chiều 10mA lên dòng điện dư AC ở tần số định mức.

Loại B
(1) Xác minh hoạt động chính xác đối với dòng điện dư AC hình sin 1000 Hz trở xuống
a. Tăng từ từ từ 0,2In đến giá trị tác động dòng điện dư được chỉ định trong Bảng 2 trong vòng 30 giây.
b. Xác minh dòng điện ngắt. Nếu dòng điện được chỉ định trong Bảng 2 đột ngột xuất hiện, hãy kiểm tra thời gian ngắt của sản phẩm.
RCD chung: T＜0,3s RCD loại S: 0,13s ≤ T ＜0,5s
Hệ thống kiểm tra dòng điện dư Aptomat IEC 62423 500A 0

(2) Xác minh hoạt động chính xác khi dòng điện dư AC được chồng lên dòng điện dư DC một chiều.
Chồng 0,4 lần dòng điện hoạt động dư định mức lên dòng điện dư AC (loại AC) ở tần số định mức.
Dòng điện dư DC một chiều hoặc dòng điện dư DC một chiều 10mA (tùy theo giá trị nào lớn hơn).

(3) Hoạt động chính xác khi dòng điện dư DC xung được chồng lên DC một chiềudòng điện dư
Hệ thống kiểm tra dòng điện dư Aptomat IEC 62423 500A 1
Dòng điện dư DC một chiều bằng 0,4 lần dòng điện hoạt động dư định mức hoặc dòng điện dư DC một chiều 10mA (lấy giá trị lớn hơn trong hai giá trị) được chồng lên dòng điện dư AC ở tần số định mức (Loại A, góc 0°).

(4) Xác minh hoạt động chính xác khi dòng điện dư DC được tạo ra bởi mạch chỉnh lưu hai pha
a. Tăng từ từ dòng điện từ 0,2In đến 2In để kiểm tra dòng điện ngắt của sản phẩm.
b. Theo giá trị dòng điện được chỉ định trong Bảng 1, đột ngột thêm dòng rò và kiểm tra thời gian ngắt của sản phẩm.
Hệ thống kiểm tra dòng điện dư Aptomat IEC 62423 500A 2

(5) Xác minh hoạt động chính xác khi dòng điện dư DC được tạo ra trong mạch chỉnh lưu của nguồn điện ba pha
a. Tăng từ từ dòng điện từ 0,2In đến 2In để kiểm tra dòng điện ngắt của sản phẩm.
b. Theo giá trị dòng điện được chỉ định trong Bảng 1, đột ngột tăng dòng rò và kiểm tra thời gian ngắt của sản phẩm.
Hệ thống kiểm tra dòng điện dư Aptomat IEC 62423 500A 3

(6) Xác minh hoạt động chính xác khi không có tải khi dòng điện dư DC một chiều
a. Tăng từ từ từ 0,2In đến 2In để kiểm tra dòng điện ngắt của sản phẩm.
b. Tăng đột ngột dòng rò theo giá trị dòng điện được chỉ định trong Bảng 1 để kiểm tra thời gian ngắt của sản phẩm.
Hệ thống kiểm tra dòng điện dư Aptomat IEC 62423 500A 4

(7) Dưới tải, xác minh hoạt động chính xác với dòng điện dư DC một chiều.
Kiểm tra dòng điện ngắt của sản phẩm bằng cách tăng từ từ dòng điện từ 0,2In đến 2In.

(8) Xác minh hoạt động chính xác của RCD loại B ba cực và bốn cực khi chỉ có hai cực được cấp điện.
Thực hiện kiểm tra theo 9.2.1.2 và 9.2.1.7.1, chỉ cung cấp nguồn trung tính và pha (một pha).

(9) Sau khi kiểm tra, xác minh rằng RCD bị ngắt bởi dòng điện kiểm tra là 2,5In DC một chiều.

Dạng sóng đầu ra dòng điện

1. Loại A 0°

2. Loại A 90°

3. Loại A 135°

4. Loại AC

5. DC+

6. Loại AV 1000Hz

7. DC2P

8. Sóng hỗn hợp

9. Thời gian tác động AC300mA

10. Thời gian tác động DC1000mA
