| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L / C ,, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 10 bộ mỗi tháng |

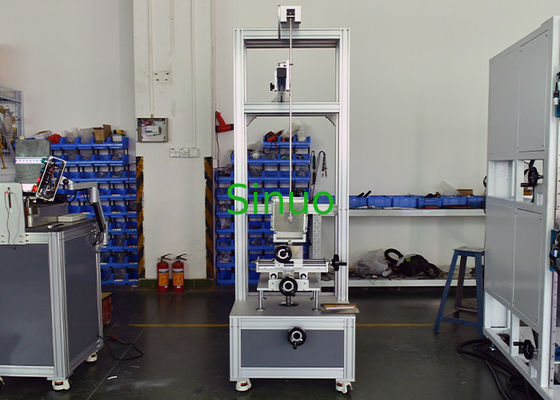

Máy thử va đập cơ khí 500mm cho aptomat IEC 61009-1
Cấu hình hệ thống:
Thiết bị thử nghiệm tuân thủ các yêu cầu tiêu chuẩn của IEC 61009-1:2012, IEC60898-1:2015 điều khoản 9.13, v.v.
Nó được sử dụng cho ổ cắm, hộp lắp đặt bề mặt, công tắc tơ, aptomat AC kiểu đúc, v.v., để xác minh khả năng chống va đập của các bộ phận lộ ra có thể bị va đập cơ học trong quá trình sử dụng bình thường.
Nguyên tắc thử nghiệm: Theo thử nghiệm Eha: con lắc, phần tử va đập được thả tự do ở một độ cao nhất định thông qua con lắc 1 mét, va vào mẫu tại điểm thấp nhất theo phương thẳng đứng và thông qua sự chuyển đổi năng lượng thế năng hấp dẫn thành động năng, mục đích của việc thử nghiệm va đập trên mẫu được hoàn thành.
Tính năng: Thiết bị này, còn được gọi là thiết bị thử nghiệm va đập con lắc năng lượng thấp, áp dụng cấu trúc kiểu sàn và không cần lắp đặt. Giá đỡ mẫu có thể điều chỉnh lên xuống, trái, phải, trước và sau. Đồng thời, nó có thể được điều chỉnh xung quanh trục vuông góc với tấm lắp và tấm lắp có thể xoay quanh trục dọc, tổng cộng là wuzhou2 có thể điều chỉnh. Thanh xoay có thể điều chỉnh góc nhả thông qua trục, để đạt được tác động lên các vị trí khác nhau của mặt trước và mặt bên của mẫu, bao gồm các yêu cầu thử nghiệm va đập của hầu hết các sản phẩm tương tự.
Thông số kỹ thuật:
| Model | SN2507 |
| Phạm vi mẫu áp dụng | Gắn bảng điều khiển, gắn ray, âm tường, aptomat gắn bảng điều khiển |
| Đầu phần tử va đập | R10 polyamide, độ cứng HR100 |
| Khối lượng phần tử va đập (khối lượng tương đương) | 150±1g(200g) |
| Chất lượng giá đỡ | 10±1Kg |
| Giá đỡ | Có thể xoay ±90° quanh tấm lắp, tấm lắp có thể xoay ±90° quanh trục dọc, ba trục X, Y, Z có thể điều chỉnh |
| Điều chỉnh vị trí | Giá đỡ X-100～100mm, Y-100～100mm, Z-100～100mm hành trình có thể điều chỉnh |
| Con lắc xoay | Một con lắc thép có chiều dài 1000±1mm, khối lượng 100±1g, đường kính ngoài vật liệu 9 mm và độ dày thành 0,5 mm |
| Chiều cao rơi | 0-500mm, hiển thị thang đo (chuyển đổi góc tương ứng) |
| Tấm lắp aptomat | 175*175*8 bảng nhiều lớp |
| Đồ gá mẫu |
Đồ gá lắp aptomat không kín
Kẹp lắp aptomat gắn bảng điều khiển
|
| Kích thước | 860mm×650mm×2000mm |
| Trọng lượng | Khoảng 140 KG |
| Năng lượng /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Khối lượng tương đương /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Chiều cao rơi ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Lưu ý 1, xem lưu ý 3.2.2; Lưu ý 2, đơn vị năng lượng của phần này của joule (J) có nguồn gốc từ gia tốc trọng trường tiêu chuẩn (g), giá trị toàn bộ của g tròn: 10m / s2. | |||||||||||||||
Hiển thị chi tiết:
|
|
