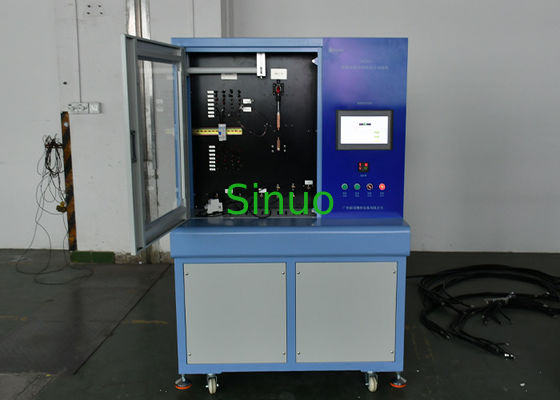

IEC 60898-1 Khoản 9.10 Thiết bị thử nghiệm ngắt mạch 2500A

Thiết bị kiểm tra ngắt mạch cầu dao IEC 60898-1 Clause 9.10 2500A

Tổng quan:

Được phát triển dựa trên các yêu cầu kỹ thuật do khách hàng xác định, thiết bị này tuân thủ các tiêu chuẩn quốc gia và quốc tế hiện hành, bao gồm IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) và JB/T8979-2006 (8.13), đảm bảo hiệu suất đáng tin cậy và tiêu chuẩn hóa để kiểm tra cầu dao.

Thiết bị này được thiết kế để xác minh hiệu suất ngắt mạch trễ của cầu dao bằng cách áp dụng dòng điện ở mức 1.13, 1.45 và 2.55 lần giá trị định mức, đảm bảo cầu dao ngắt trong giới hạn thời gian quy định. Nó cũng có thể đánh giá hành vi ngắt tức thời bằng cách cho cầu dao chịu dòng điện từ 3 đến 20 lần dòng điện định mức để xác nhận tuân thủ các yêu cầu về thời gian ngắt.

Nó lý tưởng để kiểm tra trực tuyến các cầu dao vỏ đúc (MCCB) và cầu dao thu nhỏ (MCB) trước khi giao hàng. Là thiết bị thiết yếu để xác minh hiệu suất điện trong sản xuất cầu dao, nó có các tính năng lắp đặt nhanh chóng, kiểm tra hoàn toàn tự động và đánh giá đạt/không đạt thông minh.

Vỏ thiết bị được chế tạo từ hợp kim nhôm và thép cao cấp, với các tấm được hoàn thiện bằng lớp phủ phun kim loại và được xử lý để chống tĩnh điện, gỉ và ăn mòn. Phần trên được trang bị bảng điều khiển, công tắc nguồn và các đầu nối có nhiều thông số kỹ thuật khác nhau dành riêng cho các thử nghiệm ngắt trễ. Với cấu trúc nhỏ gọn, vận hành thân thiện với người dùng, hiệu suất ổn định và vẻ ngoài hiện đại, thẩm mỹ, hệ thống này cung cấp một giải pháp kiểm tra hiệu quả và đáng tin cậy.

Thông số kỹ thuật

MỘT. Buồng nhiệt độ không đổi

1. Tích hợp với hệ thống kiểm tra để cung cấp môi trường nhiệt độ được kiểm soát.
2. Phạm vi nhiệt độ: môi trường xung quanh ~ 50°C
3. Độ phân giải nhiệt độ: 0.1°C
4. Độ ổn định nhiệt độ: ±1°C

HAI. Thông số kiểm tra ngắt trễ

1. Phạm vi đầu ra dòng điện AC: 3–350A
2. Phạm vi đầu ra điện áp AC: 0–5V
3. Kênh đầu ra: Đầu ra một kênh; các tiếp điểm cầu dao đa cực được kết nối nối tiếp để kiểm tra đồng thời.
4. Phạm vi sản phẩm áp dụng: Cầu dao thu nhỏ có định mức từ 3A đến 125A
5. Dạng sóng dòng điện đầu ra: Sóng hình sin thuần túy (độ méo dạng sóng ≤5%, tổng lỗi hệ thống ≤3%)
6. Chế độ điều khiển: Điều chỉnh tự động thông qua giao diện màn hình cảm ứng
7. Độ chính xác dòng điện: Cấp 0.5
8. Độ chính xác điện áp: Cấp 0.5
9. Tỷ lệ máy biến dòng: 400/5A
10. Thời gian kiểm tra: Có thể điều chỉnh từ 1 đến 999.999 giây
11. Quá trình kiểm tra: Sau khi áp dụng dòng điện 1.13 lần dòng điện định mức, hệ thống sẽ tự động tăng lên 1.45 lần dòng điện định mức trong vòng 5 giây để kiểm tra liên tục.

BA. Thông số kiểm tra ngắt tức thời

1. Phương pháp cố định: Kết nối đầu cuối, cấu hình một trạm; tương thích với cầu dao 1P–4P
2. Phạm vi dòng điện đầu ra: AC 100A ~ 2500A
3. Số kênh đầu ra: 1 kênh
4. Độ chính xác dòng điện: Cấp 5
5. Độ phân giải dòng điện: 1A
6. Thời gian kiểm tra tức thời:≤ 0.2s
7. Cài đặt giới hạn trên thời gian tác động: 1 ~ 200 ms
8. Cài đặt giới hạn dưới thời gian tác động: 1 ~ 200 ms
9. Trạm kiểm tra: 1 trạm
10. Hệ thống điều khiển: PLC + Giao diện màn hình cảm ứng
11. Phạm vi thời gian: 1 ~ 999 ms
12. Tính năng bảo vệ: Bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ rò rỉ
13. Nhiệt độ hoạt động: 0 ~ +40°C
14. Độ ẩm tương đối: 20% ~ 90% RH
15. Kích thước khung: Dài 1000 mm × Rộng 780 mm × Cao 1600 mm

BỐN. Thông số kiểm tra tăng nhiệt độ

1. Mục đích: Xác minh rằng cầu dao, trong điều kiện hoạt động bình thường và được kiểm tra theo các quy trình quy định, không có hiện tượng tăng nhiệt độ vượt quá giới hạn được xác định trong Bảng 7 của tiêu chuẩn hiện hành.
2. Yêu cầu: Cầu dao phải không bị hư hỏng và hoạt động đầy đủ sau khi kiểm tra, mà không ảnh hưởng đến an toàn vận hành.
3. Kênh đo nhiệt độ: 8 kênh
4. Độ phân giải nhiệt độ: 0.1°C
5. Phạm vi đo nhiệt độ: 0 ~ 200°C
6. Loại cặp nhiệt điện: Loại T
7. Hiển thị nhiệt độ: Hiển thị đường cong theo thời gian thực
8. Ghi dữ liệu: Chức năng ghi dữ liệu nhiệt độ tích hợp

Đi dây để kiểm tra tăng nhiệt độ:

1. Thông số kỹ thuật 1 mm², 1.5 mm², 2.5 mm², 4 mm², 6 mm², 10 mm² — Chiều dài: 1 mét mỗi loại, Số lượng: 5 chiếc mỗi thông số kỹ thuật
2. Thông số kỹ thuật 16 mm², 25 mm², 50 mm² — Chiều dài: 2 mét mỗi loại, Số lượng: 5 chiếc mỗi thông số kỹ thuật

Phụ kiện:

1. Chất kết dính đặc biệt để cố định cặp nhiệt điện — 1 chai
2. Dung môi để loại bỏ chất kết dính — 1 chai

Hiển thị mẫu:
