| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| tiêu chuẩn đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 5 bộ mỗi tháng |

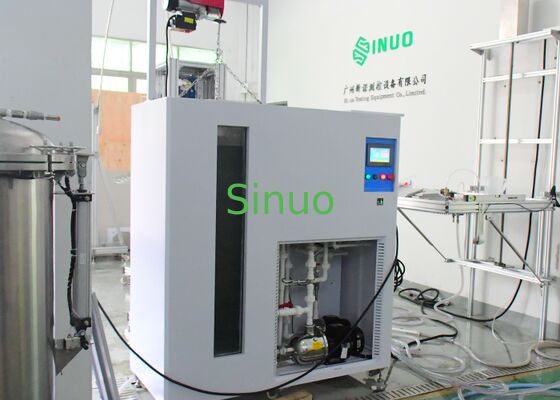

cácSN4418 Hệ thống kiểm tra mức độ chống nước IPX1~8 tích hợphoàn toàn tuân thủIEC 60529:2013VàIEC60335-1 Điều 15tiêu chuẩn quốc tế. Nó tích hợp các chức năng nhỏ giọt thẳng đứng, ống dao động, vòi phun, vòi phun, ngâm và ngâm sâu để thực hiện các bài kiểm tra hiệu suất chống nước IPX1/2/3/4/5/6/7/8 hoàn chỉnh trong một máy. Nó được sử dụng rộng rãi chothử nghiệm chống thấm nước, chứng nhận cấp độ chống thấm nước, xác minh độ tin cậyđiện tử, đèn, thiết bị ngoài trời, phụ tùng ô tô, thiết bị an ninh, v.v.
| KHÔNG. | Tên | Mã IP | Nhận xét |
|---|---|---|---|
| 1 | Thiết bị kiểm tra nhỏ giọt mưa dọc | IPX1~2 | Diện tích nhỏ giọt: 1000mm × 1000mm |
| 2 | Thiết bị kiểm tra ống dao động | IPX3~4 | Ống thép không gỉ R200 ~ R1600mm |
| 3 | Vòi phun | IPX3~4 | Bình xịt phụ trợ cầm tay |
| 4 | vòi phun | IPX5~6 | Thử nghiệm phun nước áp lực cao |
| 5 | Buồng ngâm tích hợp & Bể chứa nước & Tủ điều khiển | IPX7 | Kích thước bên trong: 650×600×1500mm |
| 6 | Bể ngâm sâu | IPX8 | Bình áp lực φ600×1000mm |
| 7 | Bàn xoay | IPX1~6 Phụ kiện | φ600mm, có thể nghiêng 0°/15° |
| Ứng dụng | Áp dụng để tiến hành kiểm tra IPX1, IPX2. |
| Vùng mưa | 1000mmX1000mm |
| Vật liệu bể | Thép không gỉ |
| Khẩu độ nhỏ giọt | ￠0,4mm |
| Khoảng cách lỗ | 20mm |
| Dòng chảy mưa | Thông số 1mm/phút, 3mm/phút, do người dùng cài đặt (sai số: + 0,5mm/phút). |
| Chiều cao nhỏ giọt nước | 200mm (điều khiển tự động bằng thiết bị kiểm tra) |
| Thời gian kiểm tra | 10 phút, có thể được thiết lập theo nhu cầu |
| Thoát nước | Tự động xả hết nước trong bể sau khi hoàn thành quá trình kiểm tra |
| Chất liệu thân máy | Hợp kim nhôm công nghiệp |
| Kích thước (LxDxH) | 1100X1200X2800mm |
| Kết cấu máy | Giá treo tường |
| Máy nén khí | Máy nén khí im lặng |
| KHÔNG. | Mục | Thông số |
|---|---|---|
| 1 | cấp nước | Tốc độ dòng nước＞10L/phút±5% nước sạch không chứa tạp chất. Thiết bị này được trang bị bộ lọc nước sạch |
| 2 | Kích thước của ống dao động | Tiêu chuẩn đi kèm với các ống dao động R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, làm bằng thép không gỉ |
| 3 | Lỗ kim | Φ0,4mm |
| 4 | Góc bao gồm của hai lỗ | IPX3:120°; IPX4:180° |
| 5 | Góc xoay ống dao động | Tối đa. Có thể đặt trước ±175° (Lưu ý: tiêu chuẩn yêu cầu IPX3:120°; IPX4:360°, nhưng do có bàn xoay dưới ống dao động trong quá trình thử nghiệm nên không thể đạt được 360° trong quá trình thử nghiệm thực tế, nếu không có bàn xoay thì có thể đạt được 360°) |
| 6 | Tốc độ xoay | IPX3: 4s/lần (2×120°); IPX4: 12 giây/lần (2×360°); |
| 7 | dòng nước | Có thể được đặt theo kích thước của con lắc và số lượng lỗ chốt (0,07 L/phút mỗi lỗ) |
| 8 | Thời gian thử nghiệm | 0,01S～99 giờ 59 phút, có thể đặt trước |
| 9 | Đồng hồ đo áp suất | 0 ~ 0,25MPa |
| 10 | Yêu cầu về trang web | Phòng thử nghiệm chống nước IP chuyên dụng, mặt đất phải bằng phẳng với công tắc (hoặc ổ cắm) chống rò rỉ 10A được sử dụng cho thiết bị. Với chức năng dòng chảy và thoát nước tốt. Lắp đặt mặt đất |
| 11 | khu vực | Theo ống dao động đã chọn |
| KHÔNG. | Mục | tham số |
|---|---|---|
| 1 | cấp nước | Tốc độ dòng nước là 50～150kpa nước sạch không có tạp chất. |
| 2 | Thông số vòi phun | đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm Có một lỗ ở giữa và Có 24 lỗ ở vòng tròn bên trong gồm các lỗ có góc bao gồm 30°. Có 96 lỗ ở vòng tròn ngoài của các lỗ có góc bao gồm 15°. Tổng cộng có 121 lỗ. Đường kính lỗ: Ф0,5mm Nó được làm bằng đồng thau. |
| 3 | dòng nước | 10L/phút±5%, có thể điều chỉnh bằng đồng hồ đo lưu lượng (đồng hồ đo lưu lượng không được bao gồm trong mục này, tùy chọn) |
| 4 | Phạm vi đo áp suất | 0～0.4Mpa |
| 5 | Vách ngăn | Có thể tháo rời |
| 6 | Đồng hồ đo áp suất | 0 ~ 0,25MPa |
| 7 | Yêu cầu về trang web | Phòng thử nghiệm chống nước IP chuyên dụng, mặt đất phải bằng phẳng có chiếu sáng. Có chức năng dẫn nước và thoát nước tốt. |
| KHÔNG. | Mục | IPX5 | IPX6 |
|---|---|---|---|
| 1 | cấp nước | Tốc độ dòng nước ＞ 12,5L/phút±5% nước sạch không lẫn tạp chất. Nó có thể đạt được bằng bể chứa nước bằng thép không gỉ và thiết bị điều áp | Tốc độ dòng nước ＞100L/phút±5% nước sạch không có tạp chất. Nó có thể đạt được bằng bể chứa nước bằng thép không gỉ và thiết bị điều áp |
| 2 | Đường kính vòi phun | Ф6.3mm | Ф12,5mm |
| 3 | dòng nước | 12,5 ± 0,625L / phút, Đồng hồ đo lưu lượng có thể điều chỉnh | 100±5 L/phút, đồng hồ đo lưu lượng có thể điều chỉnh được |
| 4 | Khoảng cách từ vòi phun đến vỏ | 2,5 ~ 3m | 2,5 ~ 3m |
| 5 | Thời gian thử nghiệm | Không ít hơn 1 phút/m2 (không ít hơn 3 phút) | Không ít hơn 1 phút/m2 (không ít hơn 3 phút) |
| 6 | Đồng hồ đo áp suất | 0 ~ 0,25MPa | 0 ~ 0,25MPa |
| 7 | Yêu cầu về trang web | Phòng thử nghiệm chống nước IP chuyên dụng có chiều rộng hơn 3 m, Có chức năng dẫn nước và thoát nước tốt. | Phòng thử nghiệm chống nước IP chuyên dụng có chiều rộng hơn 3 m, Có chức năng dẫn nước và thoát nước tốt. |
| Mục | tham số |
| Kích thước buồng bên trong | 650mm×600mm×1500mm |
| Thể tích bể nước | Xấp xỉ. 500L |
| Kiểm soát nhiệt độ | Nhiệt độ phòng ~ 65oC (±3oC, PID) |
| Khoảng cách nâng | 0 ~ 1200mm |
| Khả năng chịu tải | 100kg |
| Bộ điều khiển | PLC PLC + màn hình cảm ứng 7 inch |
| Quyền lực | AC 3 pha 380V, 50Hz |
| Kích thước | 1400×750×1600mm |
| Mục | tham số |
| Kích thước bể | φ600mm×1000mm |
| Phạm vi áp suất | 0 ~ 5bar (có thể tùy chỉnh) |
| Đồng hồ đo áp suất | 0 ~ 6bar, lớp 0,25 |
| Thời gian kiểm tra | 0 ~ 99 phút |
| Áp suất tối đa | 5 thanh |
| Sự liên quan | Ống thép cao áp 3/4 |
| Mục | tham số |
| Đường kính | φ600mm |
| Tốc độ | 1 vòng/phút |
| Góc nghiêng | 0°, 15° |
| Xoay | 90°/liên tục |
| Vật liệu | Hợp kim nhôm công nghiệp |
| Kích thước | 800×800×250mm |
