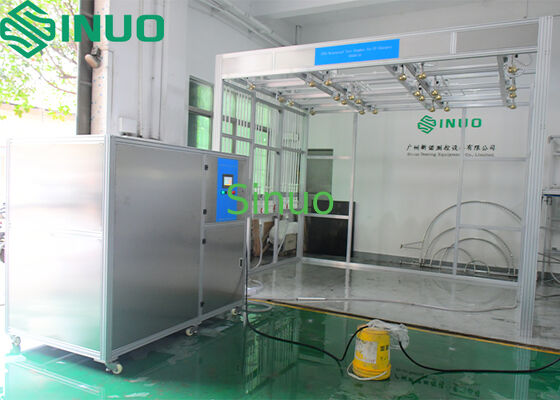

IEC60529:2013 Phòng thử chống nước IPX4 đáng tin cậy cho bộ sạc xe điện
Thông tin về sản phẩm:
Hệ thống thử nghiệm chống nước hoàn toàn tự động này được thiết kế và sản xuất theo:
1.IEC60529:2013 Mức độ bảo vệ được cung cấp bởi vỏ (mã IP)️IPX4
2.Khách hàng️s các yêu cầu cụ thể đối với dây thử mưa đống sạc (loại mẫu, vật liệu, kích thước tối đa, trọng lượng tối đa, v.v.)
Nó được sử dụng để đánh giá hiệu suất chống nước của các trạm sạc (cửa, nắp và giao diện niêm phong) chống lại sự xâm nhập của mưa, xác minh sự tuân thủ của chúng với các tiêu chuẩn bảo vệ IPX4.
Hệ thống sử dụng một điều khiển trung tâm thông minh dựa trên PLC, với hoạt động màn hình cảm ứng và cài đặt tham số.5) được sắp xếp theo bố cục ma trận, với góc phun có thể điều chỉnh, cho phép thử nghiệm chống nước trên bề mặt trên của các trạm sạc với các thông số kỹ thuật khác nhau.Thiết bị này là một sự lựa chọn lý tưởng cho tổ chức kiểm tra bên thứ ba và phòng thí nghiệm nhà máy.
Nguyên tắc thử nghiệm:
Trong thử nghiệm mưa, bảng điều khiển gửi một tín hiệu để khởi động hệ thống. máy bơm nước hút nước từ bể nước vào hệ thống phun ống dẫn. sau khi điều chỉnh dòng chảy và áp suất,hệ thống tạo ra lượng mưa cần thiết (mỗi vòiNước được phun lên bề mặt mẫu thông qua vòi phun tiêu chuẩn IPX4 với góc điều chỉnh.
Cấu trúc:
|
Phòng thử mưa |
1.Phải được người sử dụng chế tạo, bao gồm bể nước, thiết bị thoát nước và hệ thống lưu thông nước.
2.Mặt trước mở để cho phép xe nâng đặt đống sạc. 3.Sàn nhà được trang bị các kênh thoát nước.
|
|
Tủ điều khiển |
1.PLC điều khiển với màn hình cảm ứng màu 7 inch. 2.Giám sát dòng chảy theo thời gian thực thông qua máy đo dòng chảy điện tử; thời gian phun và tốc độ dòng chảy có thể điều chỉnh trên màn hình cảm ứng. 3.Tanh tatủ điều khiển sẽ được kết nối với bể nước do người dùng tự xây dựng, cung cấp nước cho tất cả 24 máy phun nước, cho phép thử nghiệm phun liên tục thông qua hệ thống tái chế nước của người dùng. |
|
Cơ chế phun |
1.Bao gồm van cổng và van điện tử, đường ống chính / nhánh, khung hỗ trợ và máy phun nước góc điều chỉnh IPX4. 2.Như thể hiện bên dưới, bốn cột dọc được lắp đặt ở các góc, với các hồ sơ nhôm ở trên để sắp xếp các vòi phun. 3.Cấu trúc của các hồ sơ nhôm có thể được tham khảo tronghình dưới đây,và kích thước cuối cùng sẽ được thiết kế theo kích thước của người dùng️s rphòng kiểm tra. 4.Tất cả các máy phun nước được cài đặt trên đỉnh của mưa thử nghiệm phòng thông qua hồ sơ nhôm, được thiết kế theo tiêu chuẩn IEC 60529, hình 5, với nắp đồng. 5.Máy phun nướcNhìn xem:6 hàng ×4 các cột (fhoặc bố cục chi tiết, vui lòng tham khảo hình sau). 6.Một đường ống chính cung cấp nước cho 24 vòi phun thông qua sáu ống nhánh, với bốn vòi trên mỗi nhánh. |
|
Thiết bị bảo vệ an toàn |
Đảm bảo hoạt động đáng tin cậy và an toàn của hệ thống |
Các thông số kỹ thuật:
|
Không, không. |
Điểm |
các thông số |
|
1 |
Cung cấp điện |
AC380V 50Hz, 15 kW, với công tắc chống rò rỉ |
|
2 |
Kích thước mẫu |
Tiêu chuẩn: 900×900×2400 mm |
|
3 |
Tiêu chuẩn thử nghiệm |
IEC60529-2013, thử nghiệm mưa IPX4 |
|
4 |
Các thông số của vòi |
Chiều kính bên ngoài:Ф102 mm Chiều kính nắp hình cầu: SФ75.5 mm lỗ trung tâm: 1 Hai vòng bên trong: 24 lỗ, 30°khoảng cách Bốn vòng bên ngoài: 96 lỗ, 15°khoảng cách Tổng số lỗ: 121 Chiều kính lỗ:Ф0.5 mm Vật liệu: đồng |
|
5 |
Tỷ lệ dòng chảy |
10 L/phút±5% cho mỗi vòi phun, theo dõi bằng máy đo lưu lượng,tTỷ lệ lưu lượng tổng thể có thể được thiết lập trực tiếp thông qua màn hình cảm ứng. |
|
6 |
Khoảng cách mưa |
Khoảng cách tối thiểu từ vòi phun đến mẫu: 0.3️0.5 m (theo tiêu chuẩn). |
|
7 |
Hướng phun |
góc vòi phun có thể điều chỉnh bằng tay để phù hợp với bề mặt mẫu để thử nghiệm. |
|
8 |
Lắp đặt vòi |
Các vòi phun được sắp xếp trên đỉnh của buồng mưa, nghiêng 45°xuống (được điều chỉnh),6 hàng×4các cột. |
|
9 |
Máy đo áp suất |
0️1 MPa, hiển thị. |
|
10 |
Thời gian thử nghiệm |
0.01 s️99.9 phút, có thể lập trình. |
|
11 |
Hệ thống cung cấp nước |
1.Nước phun được cung cấp từ nước bể thông qua bơm thương hiệu. 2.Nước phun được thu thập và tái chế thông qua hệ thống lưu thông nước (hệ thống lưu thông nước được xây dựng bởi người sử dụng). |
|
12 |
Hệ thống điều khiển |
Mitsubishi PLC, giao diện màn hình cảm ứng, màn hình đo lưu lượng. Thời gian thử nghiệm và tổng lưu lượng nước có thể được thiết lập và theo dõi thông qua màn hình cảm ứng. Chế độ hoạt động thủ công và tự động có sẵn. |
|
13 |
Ghi lại rò rỉ |
Kiểm tra bằng tay |
|
14 |
Xử lý mẫu |
Mẫu được tải/dỡ bằng xe nâng. |
|
15 |
Bảo vệ an toàn |
Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ mạch ngắn, bảo vệ hoạt động bất thường. |
Thông tin tổng quan về thủ tục thử nghiệm:
1.Đặt thời gian thử nghiệm qua màn hình cảm ứng theo mô hình đống sạc.
2.Nạp đống sạc vào buồng bằng xe nâng đến vị trí dừng.
3.Khởi động chương trình thử nghiệm từ xa; hệ thống tiến hành thử nghiệm mưa tự động.
4.Ngừng phun khi hoàn thành và lấy mẫu.
5.Đánh giá kết quả và xác định điểm vượt qua/không vượt qua dựa trên dữ liệu được ghi lại.
Các thành phần chính & Danh sách thương hiệu:
|
Không, không. |
Thành phần |
Thương hiệu/Nguồn gốc |
Đơn vị |
Qty |
Nhận xét |
|
1 |
Màn hình cảm ứng |
Weintek |
pc |
1 |
|
|
2 |
Bộ điều khiển PLC |
Mitsubishi |
tập hợp |
1 |
|
|
3 |
Bơm nước |
Nanfang |
pc |
2 |
1 hoạt động, 1 chờ |
|
4 |
Cung cấp điện |
Meanwell (Đài Loan) |
pc |
1 |
|
|
5 |
Chuyển tiếp trung gian |
Omron |
tập hợp |
1 |
|
|
6 |
Bộ ngắt mạch |
Chint |
pc |
1 |
|
|
7 |
Máy đo lưu lượng |
Trung Quốc |
pc |
1 |
|
|
8 |
Chuyển đổi độ gần |
Yangming (Đài Loan) |
pc |
1 |
|
|
9 |
Van điện tử |
Không kích. |
pc |
6 |
|
|
10 |
Thiết bị bảo vệ giai đoạn |
Omron |
tập hợp |
1 |
|
|
11 |
Các bộ phận cơ khí |
Sinuo |
tập hợp |
1 |
|
|
12 |
Phần mềm |
Sinuo |
tập hợp |
1 |
|
|
13 |
Máy phun nước |
Sinuo |
tập hợp |
24 |
|
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
