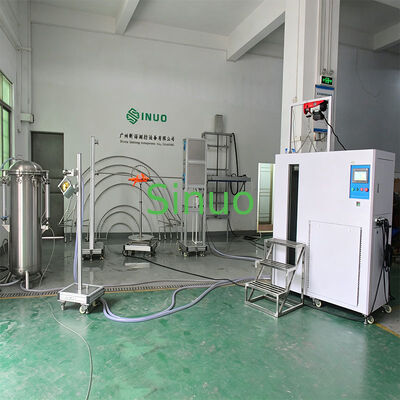

Hệ thống thử nghiệm chống nước IPX1-IPX8 hoàn chỉnh cho sự phù hợp với IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | chương trình PLC | Display Device: | Màn hình cảm ứng |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Thép không gỉ, 500L | IPX8 Tank: | Đường kính 0,6m |
| KHÔNG. | Tên thành phần | Mã IP | Thông số kỹ thuật |
|---|---|---|---|
| 1 | Thiết bị kiểm tra nhỏ giọt mưa dọc | IPX1~2 | Diện tích nhỏ giọt: 1000mm * 1000mm |
| 2 | Thiết bị kiểm tra ống dao động | IPX3~4 | Bán kính nhiều ống: R200mm đến R1600mm |
| 3 | Vòi phun | IPX3~4 | Vận hành thủ công cho các khu vực khó tiếp cận |
| 4 | vòi phun | IPX5~6 | Thử nghiệm tia nước áp suất cao |
| 5 | Hệ thống điều khiển và buồng ngâm tích hợp | IPX7 | Kích thước buồng: 650mm*600mm*1500mm |
| 6 | Bể ngâm sâu | IPX8 | Bình áp lực: φ600*1000mm |
| 7 | Bàn xoay | phụ kiện | φ600mm, khả năng chịu lực 150kg |
- Độ cao hộp nhỏ giọt điều khiển bằng động cơ
- Bộ lọc mịn bằng thép không gỉ để lọc bụi bẩn
- Hệ thống khí nén giúp tránh tắc kim
- Vòi phun kim y tế bằng thép không gỉ
- Thay thế vòi phun không cần dụng cụ
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Ứng dụng | Kiểm tra IPX1, IPX2 |
| Khu vực mưa | 1000mm × 1000mm |
| Vật liệu bể | Thép không gỉ |
| Khẩu độ nhỏ giọt | ￠0,4mm |
| Khoảng cách lỗ | 20 mm |
| Dòng chảy mưa | Thông số 1 mm/phút, 3 mm/phút, do người dùng cài đặt (sai số ± 0,5 mm/phút) |
| Chiều cao nhỏ giọt nước | 200mm (điều khiển tự động) |
| Thời gian kiểm tra | Tối thiểu 10 phút (người dùng có thể định cấu hình) |
| Vật liệu cơ thể | Hợp kim nhôm công nghiệp |
| Kích thước (L×D×H) | 1100×1200×2800mm |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Cấp nước | ＞10L/phút±5% nước lọc sạch |
| Ống dao động | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (thép không gỉ) |
| lỗ kim | Φ0,4mm |
| Góc bao gồm | IPX3: 120°; IPX4: 180° |
| Góc xoay | Tối đa ±175° (có thể đặt trước) |
| Tốc độ xoay | IPX3: 4s/lần (2×120°); IPX4: 12 giây/lần (2×360°) |
| Dòng nước | 0,07 L/phút mỗi lỗ (có thể định cấu hình) |
| Thời gian kiểm tra | 0,01S ~ 99 giờ 59 phút (có thể đặt trước) |
| Đồng hồ đo áp suất | 0 ~ 0,25MPa |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Cấp nước | Nước sạch 50～150kpa |
| Đường kính vòi phun | Bên ngoài: Ф102mm; Hình cầu: SФ75,5mm |
| Cấu hình lỗ | Tổng cộng 121 lỗ: 1 lỗ giữa, 24 lỗ bên trong (30°), 96 lỗ bên ngoài (15°) |
| Đường kính lỗ | Ф0,5mm |
| Vật liệu | Thau |
| Dòng nước | 10L/phút±5% (có thể điều chỉnh bằng đồng hồ đo lưu lượng) |
| Vách ngăn | Có thể tháo rời để kiểm tra IPX4 |
| tham số | Đặc điểm kỹ thuật IPX5 | Đặc điểm kỹ thuật IPX6 |
|---|---|---|
| Cấp nước | ＞12,5L/phút±5% nước sạch | >100L/phút±5% nước sạch |
| Đường kính vòi phun | Ф6.3mm | Ф12,5mm |
| Dòng nước | 12,5±0,625L/phút | 100±5 L/phút |
| Khoảng cách đến bao vây | 2,5 ~ 3m | 2,5 ~ 3m |
| Thời gian kiểm tra | ≥1 phút/m2 (tối thiểu 3 phút) | ≥1 phút/m2 (tối thiểu 3 phút) |
| Yêu cầu về phòng thi | Chiều rộng >3m có hệ thống thoát nước | Chiều rộng >3m có hệ thống thoát nước |
- Cấp nước cho thử nghiệm IPX1~IPX6
- Thử nghiệm ngâm nước IPX7
- Lưu trữ nước để thử nghiệm IPX8
- Điều khiển tự động cho tất cả các thiết bị chống nước
- Nhiệt độ không đổi và cung cấp nước liên tục
- Kiểm soát nhiệt độ PID: nhiệt độ phòng ~ 65oC (± 3oC)
- Cấp nước hai dòng (lưu lượng lớn và nhỏ)
- Khung nâng tự động ngâm IPX7
- Hệ thống lọc tinh bằng thép không gỉ
- Cấu trúc hợp kim nhôm công nghiệp
- Giao diện màn hình cảm ứng với điều khiển PLC
- Bình chịu áp lực: bồn inox, đường kính 0,6m, cao 1,2m
- Phạm vi điều chỉnh áp suất: 0 ~ 5bar (có thể tùy chỉnh)
- Hệ thống áp suất: bơm inox + bộ biến tần
- Độ chính xác của đồng hồ đo áp suất: 0,25 độ, phạm vi: 6bar
- Thời gian thử nghiệm: 0-99 phút có thể lập trình
- Áp suất giới hạn tối đa: 5bar
- Hệ thống bảo vệ công tắc áp suất
- Kết nối ống thép cao áp 3/4
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Đường kính bàn xoay | Ø600mm |
| Tốc độ bàn xoay | 1 vòng/phút |
| Góc nghiêng | Vị trí 0° và 15° |
| Kiểm tra góc quay | 90°, xoay liên tục |
| Vật liệu cơ thể | Hợp kim nhôm công nghiệp |
| Kích thước (L×D×H) | 800×800×250mm |
| Khả năng chịu tải | tối đa 150kg |
| Điều khiển | Điều khiển đảo ngược thông qua tủ điều khiển |
Giải pháp kiểm tra chống nước IPX1-IPX8 hoàn chỉnh để tuân thủ tiêu chuẩn IEC 60529
Hệ thống thử nghiệm chống nước tích hợp IPX1-IPX8 đầy đủ tính năng IEC 60529 là một giải pháp toàn diện được thiết kế cho các nhà sản xuất, phòng thí nghiệm thử nghiệm, cơ quan chứng nhận và viện nghiên cứu yêu cầu thử nghiệm khả năng chống xâm nhập của nước hoàn chỉnh.
Không giống như các thiết lập thử nghiệm thông thường yêu cầu nhiều hệ thống độc lập để xếp hạng IPX khác nhau, giải pháp tích hợp này kết hợp các khả năng thử nghiệm IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 và IPX8 vào một nền tảng hiệu quả.
Với một khoản đầu tư duy nhất, người dùng có thể thực hiện đầy đủ các thử nghiệm chống nước theo yêu cầu của IEC 60529 và các tiêu chuẩn quốc tế liên quan.
Tiêu chuẩn áp dụng
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- Yêu cầu kiểm tra chống nước UL
Ưu điểm chính
✔ Một hệ thống tích hợp để kiểm tra IPX1-IPX8
✔ Thiết kế tuân thủ tiêu chuẩn IEC 60529
✔ Giảm yêu cầu về không gian phòng thí nghiệm
✔ Chi phí đầu tư thiết bị thấp hơn
✔ Cải thiện hiệu quả kiểm tra
✔ Thích hợp cho việc phát triển, chứng nhận và kiểm soát chất lượng sản phẩm
Ứng dụng điển hình
- Thiết bị gia dụng
- Thiết bị sạc EV
- Đầu nối EV và súng sạc
- Điện tử tiêu dùng
- Sản phẩm điện ngoài trời
- Sản phẩm chiếu sáng LED
- Bộ pin và hệ thống lưu trữ năng lượng
- Linh kiện ô tô
- Thiết bị điều khiển công nghiệp
Tại sao nên chọn Hệ thống kiểm tra IPX1-IPX8 tích hợp?
Nhiều phòng thí nghiệm sử dụng các hệ thống riêng biệt để thử nghiệm nhỏ giọt, phun, phun và ngâm, dẫn đến chi phí đầu tư cao hơn và yêu cầu về không gian sàn tăng lên.
Hệ thống thử nghiệm chống nước IPX1-IPX8 tích hợp của Sinuo cho phép người dùng hoàn thành tất cả các thử nghiệm bảo vệ chống xâm nhập của nước cần thiết bằng một giải pháp phối hợp, cải thiện hiệu quả phòng thí nghiệm và đơn giản hóa việc quản lý thiết bị.
Cho dù bạn đang xây dựng một phòng thí nghiệm thử nghiệm mới hay nâng cấp cơ sở vật chất hiện có, hệ thống này đều cung cấp giải pháp thiết thực và tiết kiệm chi phí cho thử nghiệm chống thấm nước hoàn chỉnh theo tiêu chuẩn IEC 60529.
Những thử nghiệm IPX nào có thể được thực hiện?
| Bài kiểm tra | Sự miêu tả |
|---|---|
| IPX1 | Giọt nước rơi thẳng đứng |
| IPX2 | Kiểm tra nước nhỏ giọt nghiêng |
| IPX3 | Thử nghiệm phun ống dao động |
| IPX4 | Kiểm tra nước bắn tung tóe |
| IPX5 | Kiểm tra tia nước |
| IPX6 | Thử nghiệm tia nước mạnh mẽ |
| IPX7 | Thử nghiệm ngâm tạm thời |
| IPX8 | Kiểm tra ngâm liên tục |
Cần một giải pháp kiểm tra chống nước IPX1-IPX8 hoàn chỉnh?
✔ Tư vấn kỹ thuật miễn phí
✔ Hỗ trợ lập kế hoạch phòng thí nghiệm
✔ Giải pháp kiểm tra tùy chỉnh
✔ Hỗ trợ cài đặt toàn cầu
Nhận đề xuất của bạn trong vòng 24 giờ
