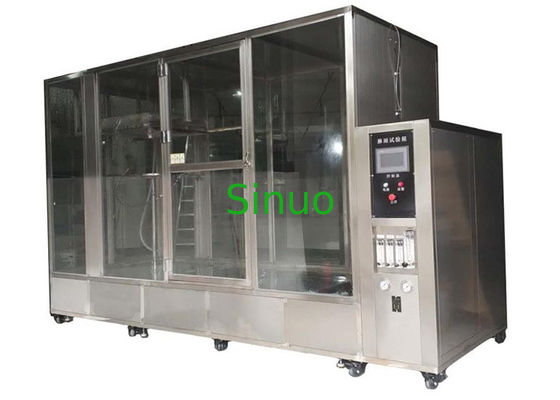

IEC 60529 IPX1?? IPX6 Phòng thử chống nước 1800L với cấu trúc thép không gỉ SUS304

Buồng thử nghiệm chống thấm nước IEC 60529 IPX1–IPX6 1800L với ống xoay thử nghiệm nhỏ giọt và vòi phun

Tổng quan sản phẩm

Buồng thử nghiệm mưa IEC 60529 IPX1–IPX6 được thiết kế để đánh giá xem các sản phẩm điện và điện tử, vỏ bọc và các bộ phận có thể duy trì hiệu suất đáng tin cậy trong điều kiện mô phỏng mưa, nước nhỏ giọt, nước bắn tung tóe và tia nước mạnh. Hệ thống này tái tạo chính xác các điều kiện mưa môi trường khác nhau để xác minh mức độ bảo vệ chống thấm nước của sản phẩm trong quá trình R&D, kiểm soát chất lượng và chứng nhận.

Được sử dụng rộng rãi trong các thiết bị điện, sản phẩm chiếu sáng, tủ điều khiển, linh kiện điện tử, phụ tùng ô tô, xe buýt, xe máy và các thiết bị khác, buồng đảm bảo xác minh thích hợp về độ tin cậy chống thấm nước của sản phẩm, cải thiện thiết kế và kiểm tra tại nhà máy.

Đặc trưng:

1. Thích hợp cho thử nghiệm xếp hạng chống thấm nước IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 của sản phẩm.

2. Vỏ ngoài được làm bằng tấm thép chất lượng cao trong nước và bề mặt được sơn bằng sơn nướng, đẹp và bền.

3. Buồng bên trong, bàn xoay và ống dao động đều được làm bằng tấm thép không gỉ SUS304# để đảm bảo sử dụng lâu dài mà không bị gỉ.

4. Cấu trúc buồng; bể chứa nước tự chứa, nước có thể được tuần hoàn; van phao bể chứa nước được lắp đặt trong bể chứa nước, tự động kiểm soát việc hút nước; và thiết bị có chức năng phát hiện báo động mực nước thấp.

5. Có cửa sổ quan sát trong suốt (vật liệu kính cường lực) trên cửa và đèn LED bên trong buồng, dễ dàng cho người vận hành quan sát thử nghiệm bên trong.

6. PX12: Bể nhỏ giọt được làm bằng chân không và làm bằng thép không gỉ. Vị trí tiếp xúc của vòi phun được làm bằng hình nón bằng đồng thau, dễ dàng cho việc lắp đặt vòi phun.

7. IPX12: Nó có chức năng nén khí. Sau khi thử nghiệm hoàn tất, có thể loại bỏ lượng nước dư thừa trong bể nhỏ giọt để tránh làm bẩn nước và làm tắc lỗ kim. (Lưu ý: người dùng cần cung cấp khí nén).

8. IPX34: Ổ đĩa ống dao động sử dụng động cơ servo chất lượng cao. Tốc độ và góc dao động có thể điều chỉnh chính xác. Không có vấn đề lệch bước. (Lệch bước: nó sẽ gây ra sự cố của ống dao động, ống dao động sẽ va vào trục bàn xoay ở giữa và gây hư hỏng thiết bị.)

9. Vòi phun IPX3/4 và vòi phun ống IPX5/6 được làm theo:

10. Các biện pháp lọc: bộ lọc có độ chính xác cao tiêu chuẩn, có thể lọc hiệu quả các tạp chất trong nước máy; bộ lọc có thể được thay thế thường xuyên.

11. Ổ đĩa bàn xoay: sử dụng động cơ bước chất lượng cao, tốc độ và góc có thể được thiết lập trên màn hình cảm ứng (có thể điều chỉnh) và có thể tự động điều khiển vòng quay dương và âm (tiến và lùi: thích hợp cho thử nghiệm bật nguồn mẫu và để ngăn chặn dây cáp bị quấn).

12. Buồng thử nghiệm được trang bị ổ cắm điện mẫu (AC220, 10A). Nguồn điện mẫu có thể được điều khiển bằng chương trình: mất điện (0-999 phút) - bật nguồn (0-999 phút) - mất điện (0-999 phút), thích hợp cho mẫu cần bật/tắt trong quá trình thử nghiệm.

13. Thời gian thử nghiệm có thể được thiết lập trên màn hình cảm ứng. Phạm vi cài đặt là 0-999 phút (có thể điều chỉnh).

14. Hệ thống điều khiển cốt lõi sử dụng màn hình cảm ứng 7 inch + PLC. Các linh kiện điện sử dụng các thương hiệu nhập khẩu như LS và Omron. Quá trình đi dây tuân thủ các yêu cầu của tiêu chuẩn quốc gia. Bố cục của bảng điện là hợp lý, hệ thống dây điện chắc chắn và việc đánh dấu là rõ ràng.

15. Buồng được trang bị hộp phụ tùng nội tuyến, các phụ tùng thông thường (chẳng hạn như tuốc nơ vít lục giác, bộ lọc, kim, v.v.) được đặt để lưu trữ và sử dụng thuận tiện.

Thông số kỹ thuật:

Danh mục	Mục	Đặc điểm kỹ thuật
Thử nghiệm nhỏ giọt IPX1–IPX2	Kích thước buồng bên trong	1800 × 1800 × 1800 mm (R×S×C)
	Kích thước bên ngoài	xấp xỉ. 2500 × 3300 × 2600 mm (R×S×C)
	Kích thước tấm nhỏ giọt	1200 × 1200 × 60 mm
	Khoảng cách đến mẫu	200 mm
	Đường kính lỗ nhỏ giọt	0,4 mm
	Khoảng cách lỗ	20 mm
	Tốc độ mưa	1 ±0,5 mm/phút ; 3 ±0,5 mm/phút
	Bàn xoay	IPX1 phẳng; IPX2 nghiêng 15°
	Nguồn không khí	≥ 5 kg (do người dùng cung cấp)
Thử nghiệm ống dao động IPX3–IPX4	Bán kính dao động	200 / 400 / 600 / 800 mm (tùy chọn)
	Khoảng cách vòi phun đến mẫu	200 mm
	Khoảng cách lỗ	50 mm
	Góc phun	120° (IPX3) / 180° (IPX4)
	Tốc độ dao động	IPX3: 30°/s, 15 chu kỳ/phút; IPX4: 5 chu kỳ/phút
	Đường kính lỗ phun nước	0,4 mm
	Tốc độ dòng chảy trên mỗi lỗ	0,07 L/phút ±5%
	Áp suất phun	80–150 kPa
Thử nghiệm phun tia IPX5–IPX6	Số lượng vòi phun	1 chiếc (IPX5) + 1 chiếc (IPX6)
	Đường kính trong của vòi phun	IPX5: 6,3 mm / IPX6: 12,5 mm
	Khoảng cách phun	2500–3000 mm
	Tốc độ dòng chảy	IPX5: 12,5 ±0,625 L/phút；IPX6: 100 ±5 L/phút
	Áp suất phun	30–200 kPa
	Thời gian phun	3–9999 phút
	Phạm vi hẹn giờ	1–9999 phút
	Hiển thị áp suất	Đồng hồ đo áp suất tương tự
Cấu trúc & Vật liệu	Vật liệu buồng	Thép không gỉ SUS304 + kính cường lực
	Vật liệu khung	Thép không gỉ SUS304 (chải)
	Hệ thống phun	Bơm áp suất cao + ống phun bằng thép không gỉ
	Vật liệu ống phun	Thép không gỉ SUS304
	Tốc độ bàn xoay	1–7 vòng/phút có thể điều chỉnh
	Tải bàn xoay	20 kg
	Chiều cao bàn xoay	300–600 mm có thể điều chỉnh
	Đường kính bàn xoay	200 / 400 / 1000 mm
	Hệ thống tuần hoàn nước	Bể chứa nước tích hợp + bơm thép không gỉ tuần hoàn
Hệ thống điều khiển	Bộ điều khiển	Hệ thống điều khiển màn hình cảm ứng
	Cài đặt thời gian thử nghiệm	1–999.999 phút
	Ổ đĩa bàn xoay	Động cơ bánh răng (tốc độ ổn định)
	Ổ đĩa dao động	Động cơ bước (dao động trơn tru)
	Đo lưu lượng	Đồng hồ đo lưu lượng kỹ thuật số
	Giám sát áp suất	Đồng hồ đo áp suất tương tự
	Kiểm soát lưu lượng/áp suất	Van thủ công + chỉ báo kỹ thuật số
Yêu cầu về môi trường	Nhiệt độ môi trường	10–35°C (trung bình 24 giờ ≤28°C)
	Độ ẩm tương đối	≤85% RH
Yêu cầu về điện	Nguồn điện	380V, 50Hz, ba pha năm dây
	Tiêu thụ điện năng	xấp xỉ. 5 kW
	Điện trở nối đất	< 4 Ω
	Bảo vệ an toàn	Bảo vệ rò rỉ, bảo vệ trình tự pha, báo động
Phụ kiện tiêu chuẩn	Cốc đo	1 chiếc
	Dây đeo	1 chiếc
	Lõi lọc	2 chiếc
	Khay nước (Ø200 mm)	1 chiếc
	Khay nghiêng	1 chiếc
	Cần gạt nước	1 chiếc
	Kim nhỏ giọt	150 chiếc
