Phòng thử cát và bụi mô phỏng môi trường cát IEC60529 hình 2

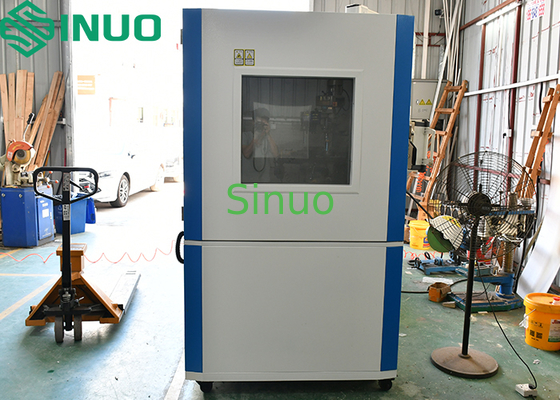

Buồng thử nghiệm cát và bụi Mô phỏng môi trường cát IEC60529 Hình 2

Thông tin sản phẩm:

Thiết bị này được sử dụng để kiểm tra khả năng chống bụi cát xâm nhập của các sản phẩm điện và điện tử, phụ tùng ô tô và xe máy, và các loại gioăng. Nó mô phỏng môi trường cát tự nhiên và nhân tạo để đánh giá hiệu suất sản phẩm trong quá trình sử dụng, bảo quản và vận chuyển, giúp xác định hư hỏng tiềm ẩn do các hạt lơ lửng trong không khí.

Các tiêu chuẩn tuân thủ: IEC60529 Hình 2 IP5X và IP6X, IEC60598-1-2008, IEC60335-1 Khoản 22.1 và v.v.

Thông số kỹ thuật:

1. Điều kiện bụi

1.1 Phạm vi nhiệt độ sấy bụi: RT+10℃ ~ 60℃

1.2 Bụi mịn: ≤75 μm

1.3 Bụi thô: ≤150 μm

1.4 Nồng độ bụi: 2 kg/m³

1.5 Liều lượng bột Talc: 2–5 kg/m³

1.6 Phương pháp thổi bụi: Từ trên xuống

2. Luồng khí & Áp suất

2.1 Tốc độ luồng khí: ≤2 m/s

2.2 Lưu lượng kế: 1–20 L/phút

2.3 Phạm vi chênh lệch áp suất âm: -10 ~ 0 kPa (có thể điều chỉnh), Áp suất khí có thể được đặt tùy ý ở -2 kPa, -5 kPa, -10 kPa

3. Lọc & Lưới

3.1 Đường kính lưới kim loại: 50 μm

3.2 Khoảng cách danh nghĩa giữa các đường: 75 μm hoặc ≤150 μm

4. Điều khiển thời gian (có thể điều chỉnh)

4.1 Thời gian rung: 1 giây – 99 giờ

4.2 Thời gian thử nghiệm: 1 giây – 99 giờ

4.3 Chu kỳ thổi bụi: 1 giây – 99 giờ

4.4 Thời gian chân không: 1 giây – 99 giờ

5. Chức năng bộ điều khiển

5.1 Thời gian thổi bụi có thể điều chỉnh (dừng / thổi)

5.2 Chu kỳ: Có thể điều chỉnh tùy ý

5.3 Thời gian thử nghiệm cài đặt sẵn: 0.1-9999.9 giờ (có thể điều chỉnh)

5.4 Điều khiển nguồn: Bật - Tắt - Bật

6. Cơ khí & Điện

6.1 Quạt tuần hoàn: Động cơ hợp kim kín, tiếng ồn thấp, quạt ly tâm cánh quạt đa tầng

6.2 Tải trọng: 20 kg

6.3 Cửa quan sát: 1 cái

6.4 Đèn chiếu sáng: 1 cái

6.5 Ổ cắm nguồn mẫu: Ổ cắm chống bụi AC220V / 16A

6.6 Hệ thống điều khiển: Bộ điều khiển PLC + màn hình cảm ứng

6.7 Hệ thống chân không: Van điều chỉnh áp suất, vòi phun, bộ điều chỉnh áp suất, ống nối, bơm chân không

6.8 Hệ thống gia nhiệt bụi: Ống bọc gia nhiệt bằng tấm mica thép không gỉ

7. Cấu tạo

7.1 Vật liệu buồng trong: Tấm gương thép không gỉ SUS201

7.2 Vật liệu buồng ngoài: Tấm sắt A3 sơn tĩnh điện

7.3 Cấu trúc bao gồm: Buồng thử nghiệm, cổng hút bụi, thiết bị thổi bụi tuần hoàn, hệ thống chân không, van lưu lượng, hệ thống gia nhiệt, màn hình bảo vệ, v.v.

8. Nguồn điện & Môi trường

8.1 Nguồn điện: AC380V, ba pha năm dây, 50 Hz, Yêu cầu cầu dao 32A riêng biệt với khối đấu nối, Dây nguồn: ≥4 mm²

8.2 Công suất tiêu thụ: 3 kW (không tải)

8.3 Điều kiện môi trường: Nhiệt độ (23±5)℃; độ ẩm tương đối 25%–70% RH; áp suất khí quyển 86–106 kPa

9. Bảo vệ an toàn

9.1Bảo vệ trình tự pha, Bảo vệ rò rỉ
