IEC60529 IPX6K9K Hệ thống thử nghiệm nước ở áp suất cao và nhiệt độ

IEC60529 IPX6K9K Hệ thống thử nghiệm nước ở áp suất cao và nhiệt độ

Tiêu chuẩn:

1Mã IP DIN 40050-9:1993 cho mức độ bảo vệ khoang

2. ISO 20653:2013 Xe đường bộ - Lớp bảo vệ (mã IP) - Bảo vệ thiết bị điện chống lại các vật thể bên ngoài, nước và tiếp xúc

3. GB/T 30038-2013 Xe đường bộ Mức độ bảo vệ thiết bị điện và điện tử (mã IP)

4. IEC 60529: 2013 Mã cấp độ bảo vệ (IP) cho thùng điện

5. GB 4208-2017 Mức độ bảo vệ vỏ

Thông tin về chức năng:

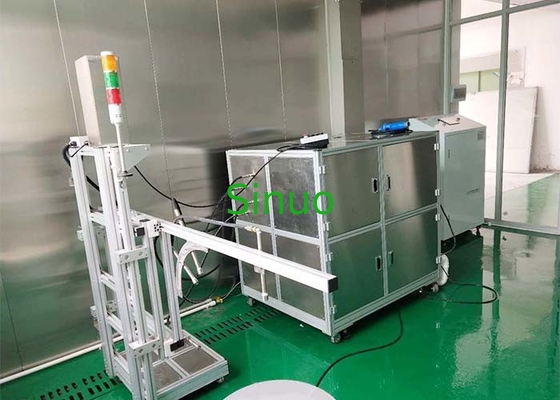

Mục đích chính của thiết bị này là thực hiện thử nghiệm chống nước IPX9K về bảo vệ các thành phần điện, đèn và vỏ sản phẩm điện tử và điện của ô tô.Nó là một thiết bị thử nghiệm chống nước được thiết kế để mô phỏng môi trường tự nhiên hoặc giặt xe cao áp nhân tạoCác thành phần chính của thiết bị nên bao gồm: bơm nước áp suất cao và nhiệt độ cao, động cơ không đồng bộ ba pha,và các đường ống đầu vào và đầu ra của máy bơm nước nên được kết nối với ống cao ápThiết bị chủ yếu bao gồm một tủ điều khiển, hệ thống cung cấp nước, vòi cao áp suất, vòi điện điều chỉnh nắp, và máy quay mẫu.

Các thông số kỹ thuật:

Các thông số kỹ thuật IPX9K

1Các thử nghiệm đáp ứng nhu cầu của vỏ nhỏ (bộ mẫu có kích thước tối đa không quá 250 mm) và vỏ lớn (bộ mẫu có kích thước tối đa lớn hơn hoặc bằng 250 mm).Kích thước mẫu được thử nghiệm tối đa là: Ø1150mmX750mm

2Nhiệt độ nước thử: 80 ± 5 °C có thể điều khiển

3. Thông số kỹ thuật vòi: tùy chỉnh theo đồ họa tiêu chuẩn, đáp ứng các yêu cầu tiêu chuẩn IPX9K

4. góc vòi: vỏ nhỏ (0°, 30°, 60°, 90°), vỏ lớn bề mặt dọc 90°

5Áp suất phun nước: 8MPa-10MPa (được điều chỉnh)

6Dòng nước phun: 14L/min-16L/min (được điều chỉnh)

7. khoảng cách phun nước: 100 ~ 250mm điều chỉnh

8. thử nghiệm sản phẩm nguồn hoạt động: cung cấp giao diện nguồn mẫu

9. máy bơm nước: Bơm nước áp suất cao và nhiệt độ cao nhập khẩu từ Ý. Vỏ loại nước sử dụng 4 van piston nhiệt độ cao và áp suất cao để điều khiển công việc của mỗi vòi phun

10. Sử dụng cho các thiết bị hỗ trợ vòi sản phẩm lớn: đáy có thể được di chuyển điện trước và sau, chiều cao lên và xuống có thể được di chuyển điện,và vòi phun 90 độ xuống có thể được di chuyển điện trái và phải.

11. cảm biến: cảm biến áp suất điện tử đầu ra giá trị áp suất, máy đo lưu lượng tua-bin đầu ra giá trị lưu lượng

12. Kiểm soát: Kiểm soát tự động thời gian, áp suất và dòng chảy. Nó có thể kiểm soát thời gian làm việc, dòng chảy và áp suất của mỗi vòi.Tốc độ của máy bơm tăng cường có thể được điều khiển bằng cách thay đổi tần số của bộ chuyển đổi tần số để đạt được dòng chảy và áp suất thiết lập. Tất cả dữ liệu được chuyển đổi thông qua các thiết bị thông minh hiển thị trên bảng điều khiển

13. Hiển thị: 7-inch Weinview màn hình cảm ứng màu

14. Ngôn ngữ giao diện: tiếng Anh, đầu vào màn hình cảm ứng

15Chế độ hoạt động: hoạt động chu kỳ 0°, 30°, 60°, 90° đối với các sản phẩm nhỏ, chuyển động dọc 90° của vòi phun đối với các sản phẩm lớn, hoặc kết hợp hai chế độ

16. chức năng hiển thị: năng động làm mới dữ liệu lấy mẫu và thiết lập tham số trong thời gian thực. Có thể hiển thị áp suất, dòng chảy, nhiệt độ, thời gian thử nghiệm, vv

17Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn, bảo vệ an toàn hoạt động của nhân viên

18Capacity của bể nước: ≥ 200L

19. bàn xoay: đường kính dưới 800mm, bàn xoay trên 350 mm, bàn xoay dưới chịu tải 150KG, bàn xoay trên chịu tải 25KG, cột có thể tháo rời,các sản phẩm nhỏ có thể được đặt trên bàn xoay phía trên, các sản phẩm lớn có thể được đặt trực tiếp trên bàn xoay dưới sau khi loại bỏ bàn xoay trên, tốc độ xoay: 5r/min± 1r/min

20. nguồn cung cấp năng lượng thiết bị: AC380V, 50Hz, 30KW.

Các thông số kỹ thuật IPX6K

1Ứng dụng cho thử nghiệm IPX6K của các sản phẩm

2. Khẩu ống phun: ф6.3mm

3Vật liệu vòi: thép không gỉ

4Dòng nước phun: 75L/min

5Áp suất phun nước: khoảng 1000KPa/min

6Thời gian thử nghiệm: ít nhất 3 phút, thời gian được thiết lập bởi người dùng (được kiểm soát bởi hệ thống điều khiển)

7Khoảng cách giữa vòi phun và vỏ: 2,5-3m (được kiểm soát bởi người kiểm tra)

8. Nắm vòi: Độ cao và góc nâng có thể điều chỉnh, thuận tiện để cố định vòi và không yêu cầu vận hành bằng tay

9. Kiểm soát dòng chảy và áp suất: giám sát thời gian thực của các cảm biến dòng chảy và áp suất, điều khiển thông minh của các bộ chuyển đổi tần số và các thông số có thể được chọn và đặt trong tủ điều khiển

10Bộ điều khiển: Mitsubishi PLC

11. giao diện người máy: Weinview, 7-inch, màn hình cảm ứng màu

12. Chuyển tần số: Chuyển tần số Delta

13. bơm nước: bơm phía nam bơm dọc thép không gỉ

14. bể chứa nước: ≥ 500L bể chứa nước bằng thép không gỉ

15. bàn xoay: đường kính dưới 800mm, bàn xoay trên 350 mm, bàn xoay dưới chịu tải 150KG, bàn xoay trên chịu tải 25KG, cột có thể tháo rời,các sản phẩm nhỏ có thể được đặt trên bàn xoay phía trên, các sản phẩm lớn có thể được đặt trực tiếp trên bàn xoay dưới sau khi loại bỏ bàn xoay trên, tốc độ xoay: 5r / min ± 1r / min (được chia sẻ bởi IPX6K và IPX9K)

16Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn.

17. ống phun nước: ống ống áp suất cao.
