IEC60529 IPX3~IPX6 Phòng thử nghiệm vòi phun và vòi phun 512L

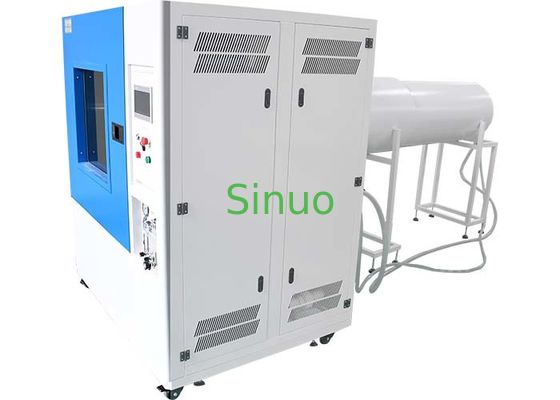

Buồng thử nghiệm vòi phun IPX3 đến IPX6 SN4416-512L là một hệ thống thử nghiệm bảo vệ xâm nhập chống nước tích hợp được chế tạo nghiêm ngặt theo IEC 60529:1989 +A1:1999 +A2:2013 (Mức độ bảo vệ được cung cấp bởi vỏ bọc, Mã IP). Nó hỗ trợ các thử nghiệm phun/bắn tóe IPX3 và IPX4 cũng như các thử nghiệm tia nước áp suất cao IPX5 và IPX6, như được định nghĩa trong Hình 5 và Hình 6 của tiêu chuẩn.

Tiếp xúc với nước tự nhiên — bao gồm mưa, bắn tóe và tia nước tốc độ cao — mang lại những rủi ro đáng kể cho các sản phẩm điện và điện tử: đoản mạch, ăn mòn, nấm mốc, biến dạng và hỏng cấu trúc. Buồng này tái tạo chính xác các điều kiện tiếp xúc với nước trong thế giới thực này, cho phép các nhà sản xuất và phòng thí nghiệm của bên thứ ba xác minh hiệu suất chống nước của sản phẩm, tối ưu hóa thiết kế vỏ bọc và thực hiện kiểm tra xuất xưởng đáng tin cậy.

Được áp dụng rộng rãi cho chiếu sáng ngoài trời, thiết bị gia dụng, linh kiện ô tô, tủ điện, linh kiện điều khiển và các cụm lắp ráp điện và điện tử khác, nó kết hợp vòi phun phun IPX3/IPX4 và vòi phun tia nước IPX5/IPX6 vào một đơn vị thử nghiệm duy nhất để xác thực xếp hạng IP linh hoạt, hiệu quả.

• Thử nghiệm chống nước IP 4 trong 1 trong một buồng: Thực hiện các thử nghiệm IPX3, IPX4, IPX5 và IPX6 mà không cần chuyển đổi giữa nhiều máy. Các vòi phun được hiệu chuẩn riêng tuân theo Hình 5 (IPX3/4) và Hình 6 (IPX5/6) của IEC 60529.
• Cấu trúc bên trong bằng thép không gỉ chống ăn mòn SUS304: Bên trong buồng và bàn xoay đều bằng thép không gỉ SUS304, với vỏ ngoài bằng tấm thép sơn tĩnh điện để có tuổi thọ cao chống ăn mòn do nước và độ ẩm.
• Cửa sổ quan sát bằng kính cường lực trong suốt với đèn LED bên trong: Giám sát trực quan theo thời gian thực các mẫu trong quá trình thử nghiệm phun và tia nước.
• Bàn xoay lập trình được với động cơ bước: Tốc độ quay có thể điều chỉnh từ 1-5 vòng/phút, hỗ trợ quay một chiều hoặc quay luân phiên tiến/lùi. Quay ngược tránh rối dây trong quá trình thử nghiệm mẫu có nguồn điện.
• Hệ thống điều khiển PLC + màn hình cảm ứng 7 inch: Dễ dàng cài đặt thời gian thử nghiệm (0-999 phút). Các bộ phận điện cốt lõi sử dụng linh kiện Omron nhập khẩu để hoạt động ổn định, đáng tin cậy.
• Điều chỉnh lưu lượng và áp suất chính xác: Điều chỉnh lưu lượng thủ công qua lưu lượng kế trên bảng điều khiển, với tùy chọn lưu lượng kế điện tử. Kiểm soát áp suất nước ổn định đáp ứng các yêu cầu về dung sai lưu lượng tiêu chuẩn.
• Bảo vệ an toàn hoàn chỉnh: Tích hợp bảo vệ rò rỉ, bảo vệ thiếu nước và bảo vệ đoản mạch để vận hành phòng thí nghiệm ổn định.
• Vòi phun tiêu chuẩn gia công chính xác: Vòi phun phun 121 lỗ bằng đồng thau cho IPX3/4; vòi phun tia 6,3 mm (IPX5) và 12,5 mm (IPX6) cho thử nghiệm tia nước lưu lượng cao.

Buồng thử nghiệm phun IP này được sử dụng để xác minh hiệu suất chống nước của:

• Chiếu sáng và đèn ngoài trời
• Thiết bị điện gia dụng
• Phụ tùng ô tô và xe máy
• Tủ điện, đầu nối và cụm lắp ráp điện tử

IEC 60529:1989 +A1:1999 +A2:2013 — Mức độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP). Bao gồm các yêu cầu thử nghiệm IPX3, IPX4, IPX5 và IPX6 trong Hình 5 và Hình 6.

• Chất liệu: Đồng thau
• Đường kính ngoài: Φ102 mm; đường kính hình cầu SΦ75,5 mm
• Tổng cộng 121 lỗ Φ0,5 mm
• Lưu lượng: 10 L/phút ±5%, lưu lượng kế có thể điều chỉnh, tùy chọn lưu lượng kế điện tử
• Áp suất làm việc: 50 ~ 150 kPa; phạm vi đo 0 ~ 0,25 MPa
• Khoảng cách phun: 300 ~ 500 mm
• Tấm chắn di chuyển bằng nhôm có thể tháo rời

• Đường kính lỗ phun IPX5: 6,3 mm, lưu lượng 12,5 ±0,625 L/phút
• Đường kính lỗ phun IPX6: 12,5 mm, lưu lượng 100 ±5 L/phút
• Khoảng cách tia: 2,5 m từ vòi phun đến tâm bàn xoay
• Áp suất được điều chỉnh để đạt lưu lượng mục tiêu theo IEC 60529

• Nhiệt độ môi trường: 5 ℃ ~ 35 ℃
• Độ ẩm tương đối: ≤85%
• Áp suất khí quyển: 86 kPa ~ 106 kPa

• Sàn bằng phẳng có thoát nước tốt; sàn và tường chống thấm nước
• Khả năng chịu tải của sàn ≥ 200 kg/m²; thông gió tốt
• Không có rung động mạnh, trường điện từ mạnh hoặc bụi dễ cháy/ăn mòn gần đó
• Khoảng cách bảo trì: 800 mm phía sau / trái / phải / trên; 1400 mm phía trước

• Nguồn cấp nước ≥ 0,2 MPa; 4 điểm nối trong vòng 2 m
• Cầu dao chống dòng rò độc lập trong vòng 2 m của máy
