IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao

IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: trường hợp ván ép
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 10 BỘ MỖI THÁNG
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN448
Áp lực:
50~150Kpa, dải đo áp suất: 0~0.25Mpa
Các thông số của vòi vòi:
IPX5: Ф6.3mm; IPX5: Ф6.3mm; IPX6: Ф12.5mm IPX6: Ф12.5mm
Tỷ lệ giao hàng:
IPX5: 12,5±0,625L/phút IPX6: 100±5 L/phút
bàn xoay:
Đường kính: Φ600mm, tốc độ quay: 1 vòng/phút, khả năng chịu lực: ≤50kgs
Thời lượng kiểm tra:
0,01S~99,9 phút, có thể cài đặt trước
Máy đo áp suất:
0 ~ 0,25MPa, có thể được hiển thị
Làm nổi bật:

Hệ thống kiểm tra vòi phun vòi phun

,

Hệ thống kiểm tra vòi phun IPX3

,

Hệ thống kiểm tra vòi phun IEC60529

Mô tả sản phẩm



IEC60529 Hệ thống kiểm tra vòi phun và vòi phun IPX3 ~ 6 chất lượng cao



Thông tin sản phẩm:


Hệ thống thử nghiệm được sử dụng để xác minh hiệu suất bảo vệ của vỏ cho các sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, vòng đệm và đèn dưới tia nước ở cấp độ IPX3, IPX4, IPX5 và IPX6.

Thiết bị kiểm tra độ xâm nhập của nước IPX4, IPX5 và IPX6 này đảm bảo tốc độ phun nước đạt giá trị tiêu chuẩn yêu cầu bằng cách kiểm soát lưu lượng cấp nước, vỏ bọc được phun từ mọi hướng có thể thực hiện được bằng dòng nước từ các vòi thử nghiệm tiêu chuẩn như trong IEC 60529 hình 5 và 6. Hệ thống thử nghiệm được sử dụng để xác minh hiệu suất bảo vệ của vỏ cho các sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, vòng đệm và đèn dưới tia nước ở mức độ IPX3, IPX4, IPX5 và IPX6.

Thiết bị kiểm tra độ xâm nhập của nước IPX4, IPX5 và IPX6 này đảm bảo tốc độ phun nước đạt giá trị tiêu chuẩn yêu cầu bằng cách kiểm soát lưu lượng cấp nước, vỏ bọc được phun từ mọi hướng có thể thực hiện được bằng dòng nước từ các vòi thử nghiệm tiêu chuẩn như trong IEC 60529 hình 5 và 6.

IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao 0

IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao 1





Tiêu chuẩn phù hợp:



IEC 60529-2013 “Cấp độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX3, IPX4, IPX5 và IPX6.



Kết cấu:

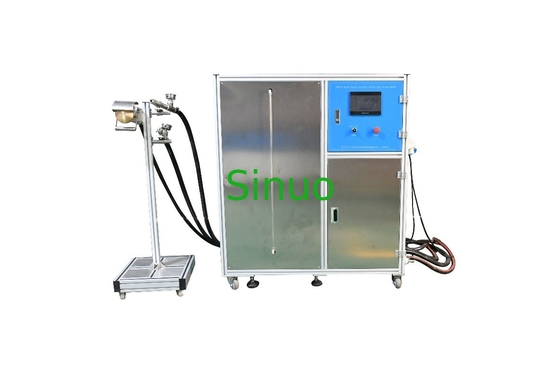

Toàn bộ thiết bị thử nghiệm bao gồm một bộ vòi phun IPX3, IPX4, một bộ vòi phun tia nước, tủ điều khiển điện tích hợp với bình chứa nước, giá đỡ vòi phun và bàn xoay.Mẫu được đặt trên bàn xoay, bàn xoay được làm quay bằng động cơ với tốc độ quay 1 vòng/phút, để làm cho vỏ được phun từ mọi hướng có thể bằng dòng nước từ vòi thử nghiệm tiêu chuẩn.Phần điều khiển điện và bể chứa nước được tích hợp.Toàn bộ hệ thống này áp dụng cấu trúc mở.



Các thông số kỹ thuật:



IPX3/4

Các thông số của vòi phun

Đường kính ngoài: Ф102mm, đường kính hình cầu: SФ75,5mm, 1 lỗ ở giữa, 2 vòng tròn bên trong gồm 12 lỗ ở góc 30°, 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15°, tổng cộng 121 lỗ Ф0,5mm, làm bằng thau.

IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao 2

Dòng nước

10L/min±5%, lưu lượng kế được điều chỉnh thông qua thông số, lưu lượng kế điện tử là tùy chọn

Áp lực

50~150Kpa, dải đo áp suất: 0~0.25Mpa

Khiên di chuyển

Được làm bằng nhôm, có thể tháo rời

Hướng dẫn phun nước

Có thể điều chỉnh góc phun nước

IPX5/6

Các thông số của vòi phun

IPX5: Ф6,3mm;IPX6: Ф12,5mm

IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao 3

Tỷ lệ giao hàng

IPX5: 12,5±0,625L/phút

IPX6: 100±5 L/phút

Khoảng cách từ vòi đến bề mặt bao vây

2,8m ((Khoảng cách từ vòi phun đến bề mặt trung tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m)

Chỉ đường tia nước

Có thể điều chỉnh góc phun nước

Tổng quan

Kiểm soát & Vận hành

Hệ thống điều khiển thông minh PLC và màn hình cảm ứng

Phương pháp cố định vòi phun

Vòi phun và vòi phun được cố định trên giá đỡ

Máy đo áp suất

0 ~ 0,25MPa, có thể được hiển thị

Thời lượng kiểm tra

0,01S~99,9 phút, có thể đặt trước

Bàn xoay

Đường kính: Φ600mm, tốc độ quay: 1r/min, khả năng chịu lực: 50kgs

Bể chứa nước

Hệ thống thử nghiệm này áp dụng cấu trúc kiểu mở, nước thử nghiệm không được tái chế.Hệ thống thử nghiệm được trang bị bình chứa nước bằng thép không gỉ có dung tích khoảng 500L.Bể chứa nước được trang bị van phao mực nước để tự động điều khiển nước vào, đồng thời có tính năng phát hiện cảnh báo mực nước cao và thấp, giúp ngăn ngừa hiệu quả máy bơm bị hư hỏng do nước khô.Bể chứa nước và bộ phận điều khiển điện được tích hợp.

Sự bảo vệ an toàn

Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường.

Nguồn cấp

AC380V,50Hz, 4KW



IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao 4IEC60529 IPX3~6 Hệ thống kiểm tra vòi phun và vòi phun chất lượng cao 5
