Nguồn cấp: | AC220V, 50Hz | trạm kiểm tra: | một trạm |
---|---|---|---|
Phương pháp điều khiển: | Điều khiển tích hợp thông minh PLC | Phương pháp đánh lửa: | đánh lửa tự động |
góc đốt: | Nghiêng 45°±2°, có thể điều chỉnh | Thời gian cung cấp lửa: | 0-9999X0.1S |
thời gian tuyệt chủng: | 0-9999X0.1S | Áp suất khí ga: | 0,1mpa |
Điểm nổi bật: | Thiết bị kiểm tra tính dễ cháy theo chiều dọc,Thiết bị kiểm tra tính dễ cháy của dây cách điện đơn,Phòng kiểm tra tính dễ cháy theo tiêu chuẩn IEC60332-1-1 |

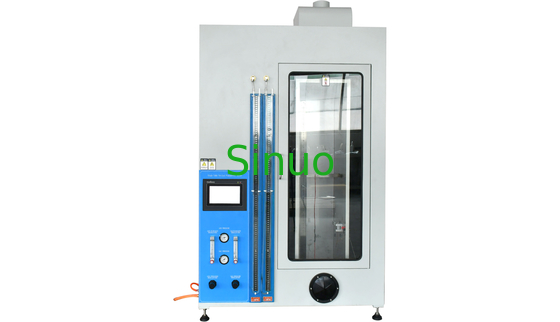

Thiết bị kiểm tra tính dễ cháy dọc dây cách điện đơn theo tiêu chuẩn IEC60332-1-1
Tiêu chuẩn cho thiết bị kiểm tra tính dễ cháy theo chiều dọc của dây cách điện đơn:
IEC60332-1-1:2015 "Thử nghiệm trên cáp quang và cáp quang trong điều kiện hỏa hoạn-Phần 1-1:Thử nghiệm lan truyền ngọn lửa theo phương thẳng đứng đối với dây và cáp cách điện đơn-Thiết bị, IDT"
IEC60332-1-2:2015 "Thử nghiệm trên cáp quang và cáp quang trong điều kiện hỏa hoạn-Phần 1-2:Thử nghiệm lan truyền ngọn lửa thẳng đứng đối với dây và cáp cách điện đơn-Quy trình đối với ngọn lửa trộn sẵn 1Kw, IDT"
IEC60332-1-3:2015 "Thử nghiệm trên cáp quang và cáp điện trong điều kiện cháy-Phần 1-3:Thử nghiệm lan truyền ngọn lửa theo phương thẳng đứng đối với dây và cáp cách điện đơn lẻ-Quy trình xác định giọt/hạt ngọn lửa, IDT"
Các thông số kỹ thuậtĐối với thiết bị kiểm tra tính dễ cháy theo chiều dọc của dây cách điện đơn:
điện áp làm việc | điện xoay chiều 220V/50Hz |
Kích thước vỏ kim loại | 300±2 mm W× 450mm±2 mm D×1200mm±2 mm H |
Kích thước (mm) | 1250mm W× 700mm D×1800mm H |
Phôi cần kiểm tra |
Dây và cáp đơn loại nhỏ có tổng diện tích mặt cắt không nhỏ hơn 0,5m² (không bao gồm cáp quang mỏng) Chiều dài: 600 ± 25㎜, cần được xử lý trước theo môi trường nhiệt độ và độ ẩm theo yêu cầu của tiêu chuẩn.
|
Các bài kiểm tra | Thử nghiệm đốt dọc dây và cáp đơn |
trạm kiểm tra | Đơn |
Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, hoạt động trên giao diện cảm ứng 7 inch, hoạt động kép với điều khiển từ xa hồng ngoại. |
lựa chọn chức năng | Được chia thành chế độ kiểm tra vận hành thủ công và vận hành tự động. |
tiêu chuẩn ống thổi | Đèn khò trộn sẵn 1kw, tuân thủ GB/T5169.14-2017 Phụ lục A/IEC60695-11-2:2017 Phụ lục A, lỗ đốt Φ7±0,05mm, làm bằng đồng thau. |
phương pháp đánh lửa | Đánh lửa tự động. |
Lưu lượng khí và loại nguồn khí | Khí hỗn hợp: propan 650 ± 10ml/phút, không khí 10 ± 0,3L/phút, điều chỉnh đồng hồ đo lưu lượng kép. |
Áp suất khí ga | 0,1mpa, được điều chỉnh bằng van điều chỉnh áp suất, hiển thị trên đồng hồ đo áp suất (dải 0-1mpa). |
Thời gian cung cấp lửa | 0-9999X0.1S, có thể được đặt và hiển thị. |
Giấy lọc đánh lửa và thời gian tuyệt chủng | 0-9999X0.1S, có thể hiển thị |
góc đốt | Nghiêng 45°±2°, có thể điều chỉnh |
Kiểm tra hiệu chuẩn ngọn lửa | Đầu đồng đo nhiệt độ: 500W: Ф9mm±0.01mm, 10±0.05g trước khi khoan |
Cặp nhiệt điện: dây niken-crom/niken-nhôm bọc thép chính hãng Omega φ0.5 của Hoa Kỳ, loại K, khả năng chịu nhiệt độ 1100° | |
Khoảng cách giữa cổng đầu đốt Bunsen và khối đồng đo nhiệt độ: 95±1 mm | |
Chiều cao ngọn lửa: chiều cao lõi ngọn lửa xanh 46-78mm, tổng chiều cao ngọn lửa bên ngoài 148 ~ 208mm | |
Thời gian gia nhiệt từ 100±5°C đến 700°±3°C là 46±6s | |
Thời gian gia nhiệt: 0-9999X0.1S, được đo và hiển thị trên màn hình cảm ứng | |
Giá đỡ đầu đồng đo nhiệt độ: xoay được, xoay vào thành hộp khi không đo | |
cài đặt mẫu | Giá đỡ ngang mẫu cố định: hai giá đỡ trên và dưới, khoảng cách giữa mép dưới của giá đỡ trên và mép trên của giá đỡ dưới là 550 ± 5mm |
Mẫu được lắp đặt ở giá đỡ trên và dưới (ở giữa nắp kim loại, nghĩa là cách cả hai bên 150mm và cách mặt sau 225mm) và cách đáy hộp khoảng 50mm | |
Trọng lượng 5N/mm² được định cấu hình cho mẫu trải qua sự dịch chuyển đáng kể trong quá trình thử nghiệm (bằng cách xếp chồng các trọng lượng) | |
Cái mâm | Đế Bakelite phi kim loại, có thể rút ra |
Đồng hồ đo, giấy lọc | Cấu hình một bộ thước đo chiều cao ngọn lửa (chiều cao lõi ngọn lửa xanh 46-78mm, tổng chiều cao ngọn lửa bên ngoài 148 ~ 208mm), thước đo khoảng cách đo nhiệt độ (95 ± 1 mm), thước đo khoảng cách từ mẫu (100mm), 100 miếng giấy lọc (300×300±10mm, định lượng 80±15g/m² hàm lượng tro nhỏ hơn 0,1% giấy lọc sợi không nhuộm) |
Khí ga | 1. >95% khí propan;2. Không khí không dầu và không nước |
đánh giá kết quả mẫu |
1. Đo lường phần cacbon hóa 2. Giấy lọc có bị bắt lửa hay không 3. Thời gian từ khi giấy lọc cháy đến khi ngừng cháy |
Thắp sáng | Cấu hình đèn led rọi ray 12W |
Sự bảo vệ an toàn |
1. Quạt hút mạnh với cấu trúc vách ngăn, ống xả sẽ tự động bật khi quá trình kiểm tra kết thúc hoặc có báo động. 2. Được trang bị đầu báo khói để phát hiện rò rỉ khói 3. Có túi than hoạt tính lọc khí thải |
