| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | trường hợp ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 10 BỘ MỖI THÁNG |

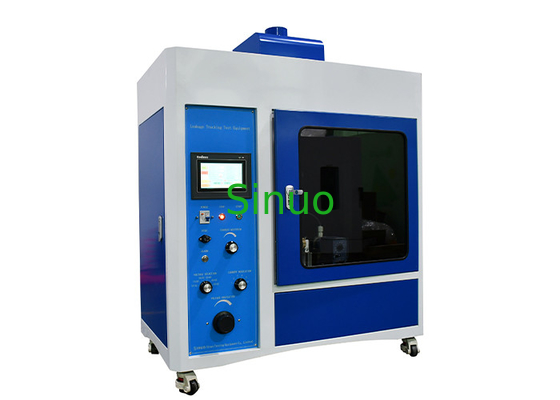

Thiết bị kiểm tra theo dõi rò rỉ theo tiêu chuẩn IEC 60884-1 Kiểm tra tính dễ cháy đối với vật liệu cách điện
Thông tin sản phẩm cho thiết bị kiểm tra theo dõi rò rỉ:
Máy thử được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của IEC60112 và theo yêu cầu của IEC 61851-1 khoản 12.3, IEC 61851-23 khoản 11.6, IEC 62196-1Ed.4CDV 2020 khoản 28.4, 29.6, IEC60335-1 khoản 29.2 và Phụ lục N, IEC 60065:2014 khoản 13.4, IEC60598-1, IEC 60884-1:2013 khoản 28.2, UL746A và ASTM D3638-92, v.v.
Máy kiểm tra theo dõi rò rỉ sử dụng hệ thống điều khiển PLC tiên tiến và màn hình cảm ứng màu 7 inch, phù hợp cho bộ phận nghiên cứu, sản xuất và chất lượng của thiết bị chiếu sáng, thiết bị điện áp thấp, thiết bị gia dụng, thiết bị điện máy công cụ, máy điện, dụng cụ điện , thiết bị điện tử, thiết bị kỹ thuật điện, thiết bị công nghệ thông tin.Nó cũng thích hợp cho ngành công nghiệp vật liệu cách điện, nhựa kỹ thuật, đầu nối điện và phụ kiện.
Thông số kỹ thuật cho thiết bị kiểm tra theo dõi rò rỉ:
|
mô hình tham số |
SN774 (0,5m³) |
|
điện áp làm việc |
220V/50Hz,1KVA |
|
Điều khiển |
PLC nâng cao |
|
Trưng bày |
Màn hình cảm ứng màu 7 inch |
|
kiểm tra điện áp |
Điều chỉnh 0～600V, độ chính xác 1,5％ |
|
thiết bị hẹn giờ |
9999X0.1S |
|
điện cực |
Mỗi điện cực bạch kim và điện cực đồng thau cho một cặp |
|
kích thước điện cực |
(5±0,1)×(2±0,1)×(≥12), nghiêng 30° |
|
Điện cực bao gồm góc và khoảng cách |
60°±5°, khoảng cách là (4±0,1㎜) |
|
áp suất điện cực |
1,00N ± 0,05N (màn hình kỹ thuật số là tùy chọn) |
|
Khoảng thời gian thả chất lỏng |
30 ± 5S, có thể điều chỉnh |
|
Chiều cao chất lỏng rơi |
35±5mm |
|
Thả chậm trễ chất lỏng |
0,2S (thời gian mở van điện từ) |
|
Giảm kích thước chất lỏng |
45～50 giọt/cm3 |
|
mạch trễ thời gian |
2 ± 0,1S (trong 0,5A hoặc dòng điện lớn hơn) |
|
Sụt áp ngắn mạch |
TỐI ĐA 8% |
|
Dòng điện ngắn mạch |
1±0,1A 1％ |
|
Tốc độ gió |
0,2m/giây |
|
Yêu cầu về môi trường |
0～40℃, độ ẩm tương đối≤80%, ở nơi không có rung động rõ ràng và khí ăn mòn |
|
Kích thước & trọng lượng thiết bị |
1100mm* 550mm* 1100mm, 180KGS |
|
Phù hợp với tiêu chuẩn |
IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, v.v. |
Nguyên tắc làm việc cho thiết bị kiểm tra theo dõi rò rỉ:
Nguyên lý làm việc của kiểm tra theo dõi rò rỉ (kiểm tra chỉ số theo dõi) là chất lỏng dẫn điện (0,1%NH 4 CL) với thể tích cần thiết ở độ cao yêu cầu (35mm) và thời gian yêu cầu (30 giây) giảm xuống cùng với điện áp giữa các điện cực bạch kim ( 2mm × 5mm) trên bề mặt vật liệu cách điện rắn.Do đó, người dùng đánh giá hiệu suất điện trở theo dõi của bề mặt vật liệu cách điện rắn dưới tác động kết hợp của điện trường và môi trường ẩm hoặc ô nhiễm.Nói một cách dễ hiểu, thiết bị này được sử dụng để đo chỉ số theo dõi so sánh (CT1) và chỉ số điện trở (PT1).
Một khối đo được cung cấp cùng với thiết bị để đảm bảo các điện cực có khoảng cách thích hợp giữa chúng.Chiều cao của bàn có thể dễ dàng điều chỉnh để đảm bảo góc thích hợp của các điện cực và chiều cao của giọt.Phần còn lại của thử nghiệm được kiểm soát từ bên ngoài buồng thử nghiệm với cửa đóng.Điện áp, dòng điện giới hạn, tốc độ nhỏ giọt và số lượng nhỏ giọt đều được đặt trên bảng điều khiển.Người vận hành nên quan sát thử nghiệm để xem ngọn lửa có bắt lửa hay không.Thiết bị sẽ phát ra âm thanh báo động nếu có lỗi theo dõi trong ít nhất hai giây.
