| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L / C, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 10 bộ mỗi tháng |

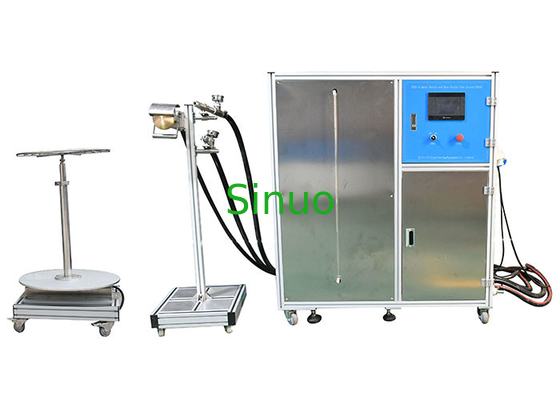

IEC 60529 Thiết bị kiểm tra đầu phun vòi phun IPX3 đến IPX6
Tổng quan hệ thống:
Hệ thống thử nghiệm được sử dụng để xác minh tính năng bảo vệ của vỏ cho các sản phẩm điện tử và điện, ô tô, phụ tùng xe máy, thiết bị gia dụng, con dấu và đèn dưới tia nước ở cấp độ IPX3, IPX4, IPX5 và IPX6.
Hệ thống kiểm tra vòi phun và vòi phun IPX3 ~ IPX6 này đảm bảo rằng tốc độ phun nước đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, vỏ bọc được phun từ tất cả các hướng có thể thực hiện được với dòng nước từ các vòi kiểm tra tiêu chuẩn như minh họa trong IEC 60529: 2013 hình 5 và 6.
Nó bao gồm giá đỡ đầu phun, bàn xoay, hệ thống cung cấp và điều khiển nước thông minh, một đầu phun IPX3 / 4, một đầu phun ống IPX5 và một đầu phun ống IPX6.
Hệ thống cấp nước và điều khiển thông minh bao gồm bể cấp nước, hệ thống cấp nước và hệ thống điều khiển.Lưu lượng cấp nước thử nghiệm được điều khiển bởi PLC, bộ biến tần và cảm biến lưu lượng tuabin.Tốc độ dòng chảy thử nghiệm theo các yêu cầu tiêu chuẩn đã được mặc định trong hệ thống điều khiển, miễn là người vận hành chọn mức thử nghiệm chống thấm nước trên màn hình cảm ứng, thử nghiệm có thể được thực hiện.Và tốc độ dòng kiểm tra cũng có thể được thiết lập bởi người vận hành.
Các thông số kỹ thuật:
| Vật phẩm | Thông số kỹ thuật | |
| Cung cấp điện cho thiết bị này | Ba pha AC 380V, 50Hz, 4KW | |
| Cung cấp điện cho mẫu | AC220V, 16A | |
| Cảm biến tốc độ dòng chảy LWGYD-4 | Dải lưu lượng: 0,667-4,167 L / phút, đầu ra xung | |
| Máy bơm nước lớn |
Nhãn hiệu: South, model số: CHL8-50, 380VAC, 50Hz, 2.2kw Lớp bảo vệ: IP55 Lớp cách điện: F |
|
| Phạm vi kiểm tra mã IP | Kiểm tra vòi phun IPX5, kiểm tra vòi phun IPX6, kiểm tra vòi phun IPX3 / 4 | |
|
Vòi phun IPX3 / 4
|
Số lượng lỗ phun | 121 miếng, đường kính lỗ: φ0,5mm |
| Kiểm tra dòng chảy | 10 ± 0,5 L / phút | |
| Thời gian kiểm tra | Đặt theo tiêu chuẩn thử nghiệm (phạm vi 1-9999 giây), đơn vị là: giây | |
| Kiểm tra áp suất | 50-150kPa | |
| IPX5 | Đường kính mở vòi | 6,3mm |
| Kiểm tra dòng chảy | 12,5 ± 0,625L / phút | |
| Thời gian kiểm tra | Đặt theo tiêu chuẩn thử nghiệm (phạm vi 1-9999 giây), đơn vị là: giây | |
| Kiểm tra áp suất | Điều chỉnh IPX5 khoảng 30kpa theo lưu lượng nước được chỉ định | |
| Kiểm tra khoảng cách | Khoảng cách từ vòi phun đến bề mặt tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m | |
| IPX6 | Đường kính mở vòi | 12,5mm |
| Kiểm tra dòng chảy | 100 ± 5L / phút | |
| Thời gian kiểm tra | Đặt theo tiêu chuẩn thử nghiệm (phạm vi 1-9999 giây), đơn vị là: giây | |
| Kiểm tra áp suất | Điều chỉnh IPX6 khoảng 100kpa theo lưu lượng nước được chỉ định | |
| Kiểm tra khoảng cách | Khoảng cách từ vòi phun đến bề mặt tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m | |
| Bàn xoay | 1-5r / phút, có thể được thiết lập | |
| Kiểm soát | PLC & màn hình cảm ứng 7 ” | |
