| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L/c, T/T, Western Union, MoneyGram |
| khả năng cung cấp: | 10 BỘ MỖI THÁNG |
IPX3 Hệ thống kiểm tra ống dao động IPX4 để bảo vệ chống phun và bắn nước
Tổng quat:
Hệ thống kiểm tra ống dao động IPX3 và IPX4 loại mở này được sử dụng để xác minh hiệu suất bảo vệ của vỏ cho các sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, đồ gia dụng, con dấu và đèn dưới phun nước và bắn tung tóe ở mức độ IPX3 và IPX4.
Tuân thủ tiêu chuẩn:
Kết cấu:

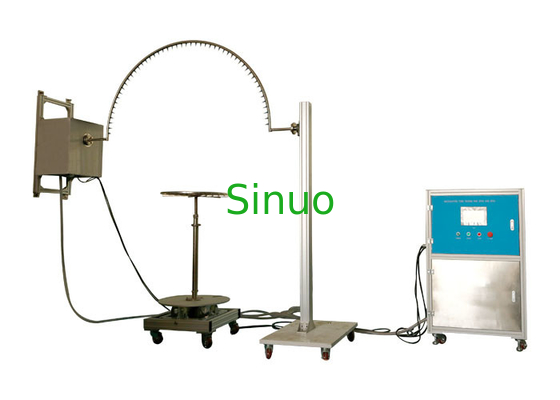

Thiết bị thử nghiệm bao gồm một cơ chế dao động, tủ điều khiển điện và bàn xoay. Một đầu của cơ chế dao động được gắn trên tường, và đầu còn lại của cơ chế dao động được cố định trên giá đỡ sàn, ống được gây ra dao động khi lái xe máy. Bàn xoay có tốc độ quay 1r / phút, để làm cho vỏ bọc của mẫu thử được bắn theo mọi hướng. Thiết bị kiểm tra được trang bị thiết bị làm sạch bộ lọc nước để ngăn chặn tắc nghẽn lỗ kim. Toàn bộ hệ thống này thông qua cấu trúc mở.
Các thông số kỹ thuật:
| Kiểm soát và vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |
| Bán kính ống dao động | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm là tùy chọn, làm bằng thép không gỉ
|
| Khẩu độ kim Pinhole | .40,4mm |
| Phân phối lỗ phun | IPX3: trên một cung tròn 60 ° ở hai bên của điểm trung tâm (120 °) IPX4: trên toàn bộ 180 ° của hình bán nguyệt Khoảng cách lỗ: 50mm |
| Chuyển mạch IPX3 / 4 | Chuyển đổi bằng cách thay đổi một số lượng nhất định của kim lỗ mù hoặc kim xuyên lỗ |
| Góc dao động | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Tốc độ dao động | IPX3: 4s / chu kỳ (2 × 120 °); IPX4: 12 giây / chu kỳ (2 × 350 °); |
| Dòng nước | 1-10L / phút điều chỉnh |
| Thời gian kiểm tra | 0,01S ～ 99,9 phút, có thể được đặt trước |
| Bàn xoay | Đường kính: Φ600mm, tốc độ quay: 1r / phút, có thể tạm dừng ở 4 góc, chiều cao nâng: 350-1000mm, tải trọng: ≤50kg |
| Máy đo áp suất | 0 ~ 0,25MPa |
| Hệ thống trữ nước | Hộp điều khiển và bể chứa nước được tích hợp, bể chứa nước được trang bị van phao mực nước để tự động điều khiển cửa nước, và phát hiện báo động mực nước cao và thấp, để ngăn chặn hiệu quả máy bơm bị hỏng do nước khô. |
| Không bắt buộc | Vòi phun cầm tay theo tiêu chuẩn IEC 60529m hình 5 là tùy chọn |
| Sự bảo vệ an toàn | Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường |
| Kích thước thiết bị | Theo kích thước của các ống dao động được chọn |
Làm thế nào để thay đổi các ống dao động khác nhau?
Các bộ phận kết nối của các ống dao động áp dụng cấu trúc mặt bích, dễ tháo lắp và lắp đặt, và cấu trúc hỗ trợ có thể di chuyển để đạt được các khoảng cách khác nhau, làm cho hệ thống tổng thể có thể tương thích với các ống dao động kích thước khác nhau .
Mặt bích
