| MOQ: | 1 |
| Giá: | có thể đàm phán |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 20 bộ mỗi tháng |

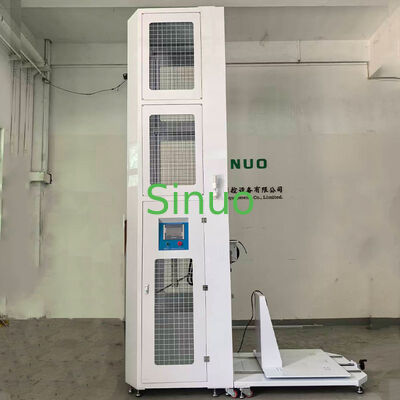

Thiết bị này được sử dụng để thực hiện các bài kiểm tra độ bền cơ học trên các trụ sạc xe điện hoặc tủ phân phối để sạc xe.
Theo kiểm tra Eha: Con lắc và bộ phận va đập được thả tự do qua ống con lắc dài 1 mét ở một độ cao nhất định. Chúng va đập vào mẫu ở điểm thấp nhất theo phương thẳng đứng. Thông qua sự chuyển đổi năng lượng tiềm năng hấp dẫn thành năng lượng động, mục đích kiểm tra va đập lên mẫu được thực hiện.
Theo kiểm tra Ehc: Búa rơi thẳng đứng, bộ phận va đập được thả thẳng đứng từ trạng thái đứng yên qua một ống dẫn lên bề mặt ngang của mẫu. Thông qua sự chuyển đổi năng lượng tiềm năng hấp dẫn thành năng lượng động, mục đích kiểm tra va đập lên mẫu được thực hiện.
Điều khiển PLC, vận hành màn hình cảm ứng, điều khiển nâng, điều khiển thả đều được tích hợp trong vận hành màn hình cảm ứng. Có thể vận hành từ xa bằng điều khiển từ xa hồng ngoại.
Lưu ý: Kích thước của trụ sạc được lắp đặt trên bệ mẫu không được vượt quá WDH = 1*1*2.0m. Trụ sạc đứng không được vượt quá 2.5m.
Lái: Việc nâng được điều khiển bằng động cơ và bộ giảm tốc, trong khi việc thả được thực hiện bằng nam châm điện.
Truyền động: Vít me bi chính xác + ray dẫn hướng tuyến tính
| Chức năng chống va đập thứ cấp | Có, có ống xoay khóa tự động chống bật lại, đảm bảo không xảy ra va đập thứ cấp. |
| Phương pháp nâng hạ ống xoay | Truyền động bằng động cơ, nhập giá trị chiều cao bằng màn hình cảm ứng |
| Phương pháp thả con lắc | Thả bằng nam châm điện, thả bằng một lần nhấn |
| Năng lượng va đập con lắc | Năng lượng 5, 20J (mức IK08, IK10) |
| Khối lượng tương đương bộ phận va đập con lắc | 1.7 kg, 5 kg ± 1%, đạt khối lượng tương đương khi kết hợp với ống xoay |
| Ống xoay | Ống thép dài 1000 mm và đường kính ngoài 15.9 mm (5, 20J) |
| Vị trí va đập của mẫu | Điều chỉnh điện lên xuống, hành trình 300 - 2000 mm, điều khiển bằng màn hình cảm ứng |
| Chiều cao rơi | 0 - 500mm, có hiển thị thang đo, góc va đập có thể điều chỉnh |
| Phương pháp nâng hạ búa rơi | Truyền động bằng động cơ, nhập giá trị chiều cao bằng màn hình cảm ứng |
| Phương pháp thả búa rơi | Thả bằng nam châm điện, thả bằng một lần nhấn |
| Năng lượng va đập búa rơi | Năng lượng 5, 20J (mức IK08, IK10) |
| Khối lượng tương đương bộ phận va đập búa rơi | 1.7 kg, 5 kg ± 1%, khối lượng tương đương của búa rơi bằng trọng lượng của nó |
| Ống dẫn | Mỗi loại ống dẫn búa rơi 5J và 20J |
| Tấm đế | Tấm đế thép chịu tải dày |
| Vị trí va đập của mẫu | Điều chỉnh điện lên xuống, hành trình 300 - 2000mm, điều khiển bằng màn hình cảm ứng |
| Vị trí va đập ngang của mẫu | Điều chỉnh vị trí mở rộng của cơ cấu búa rơi để đạt được mục đích va đập các điểm khác nhau trên bề mặt trên |
| Chiều cao rơi của búa rơi | 0 - 500mm, hiển thị màn hình cảm ứng. Bằng cách sử dụng các nút trên màn hình cảm ứng, sau lần tiếp xúc ban đầu, chiều cao cài đặt có thể được điều chỉnh. |
| Kích thước | 1.0 * 1.2 mét, có thể chứa mẫu 1 * 1 mét |
| Tấm đế | Dày 10mm, có các lỗ lắp ren ở trên cùng để lắp mẫu |
| Cột | Lắp cột và kết hợp với tấm nền để lắp mẫu |
| Cấu trúc tách kết nối nhanh | Nó có thể được kết nối và tách rời với khung va đập. Khi kiểm tra mẫu nhỏ, nó được sử dụng ở chế độ kết nối; khi kiểm tra trụ sạc DC quy mô lớn, nó được sử dụng ở chế độ tách rời. |
| Chức năng | Bảo vệ quá tải động cơ Bảo vệ dừng khẩn cấp Trang bị đèn báo ba màu: vàng - chỉ trạng thái chờ, xanh lá - chỉ trạng thái chạy, đỏ - chỉ trạng thái báo động. Cung cấp chỉ báo trạng thái thời gian thực. Bảo vệ rò rỉ |
| Chế độ di chuyển | Khung va đập và bệ mẫu được trang bị chân đỡ và chân bánh xe, có thể di chuyển và khóa để cố định chân đỡ với mặt đất. |
| Năng lượng / J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
|---|---|---|---|---|---|---|
| Khối lượng tương đương ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Vật liệu | Nylon | Thép | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Theo giá trị điều chỉnh khối lượng tương đương, xem Phụ lục A | |||||
| Năng lượng/Joule | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Khối lượng tương đương/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Chiều cao rơi ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 300 | 200 | 400 | 500 |
| Mã IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Năng lượng va chạm / J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
