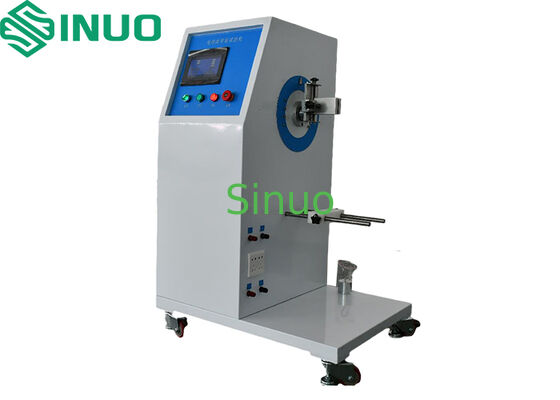

Máy kiểm tra uốn ống luồn dây điện linh hoạt IEC61386-1 0-360° có thể điều chỉnh
Thông tin sản phẩm:
Tiêu chuẩn áp dụng:
IEC61386-1:2017
IEC61386-23:2021
Mẫu thử & Phạm vi áp dụng: Thích hợp cho ống luồn dây điện kim loại, phi kim loại và composite hoặc phụ kiện cho hệ thống điện hoặc viễn thông lên đến AC 1000 V và/hoặc DC 1500 V.
Mục đích kiểm tra: Đánh giá xem phụ kiện ống luồn dây điện có đầu nối có đáp ứng các yêu cầu về hiệu suất cơ học chống uốn hay không.
Nguyên lý kiểm tra: Động cơ servo điều khiển bàn xoay để uốn ống luồn dây điện sang trái và sang phải với tốc độ và góc xác định. Máy sẽ tự động dừng khi đạt đến số chu kỳ cài đặt trước.
Cấu trúc thiết bị:
Ổ đĩa servo motor với tấm gắn nhôm lớn cho mẫu thử lớn, đảm bảo trục xoay thẳng hàng nhất có thể với điểm vào cáp của phụ kiện, giảm thiểu dịch chuyển ngang của cáp và tải trọng.
Thông số kỹ thuật:
|
Số TT. |
Hạng mục |
Thông số |
|
1 |
Nguồn cấp |
AC 220 V ±10%, 50–60 Hz, 0.75 kW |
|
2 |
Trạm kiểm tra |
Một trạm |
|
3 |
Điều khiển điện |
Điều khiển tích hợp PLC với màn hình cảm ứng HMI 7 inch |
|
4 |
Chế độ truyền động |
Ổ đĩa servo motor |
|
5 |
Kẹp mẫu thử |
Kẹp cơ khí, vị trí kẹp có thể điều chỉnh |
|
6 |
Góc uốn |
0–360° có thể điều chỉnh (tùy chọn cài đặt trước: ±30°, ±45°, ±60°, ±90°) |
|
7 |
Hướng uốn |
|
|
8 |
Tốc độ uốn |
0–60 chu kỳ/phút (có thể cài đặt; mặc định 40 chu kỳ/phút) |
|
9 |
Số chu kỳ uốn |
0–999.999 có thể cài đặt (mặc định 5.000 chu kỳ) |
|
10 |
Khối đỡ |
Chiều cao Z: có thể điều chỉnh 0–300 mm Khoảng cách tâm: có thể điều chỉnh 0–100 mm Vát đáy R2, vát đỉnh R1 |
|
11 |
Kích thước tổng thể |
khoảng 800 × 800 × 1300 mm (R × C × S) |
|
12 |
Trọng lượng |
130 kg |
