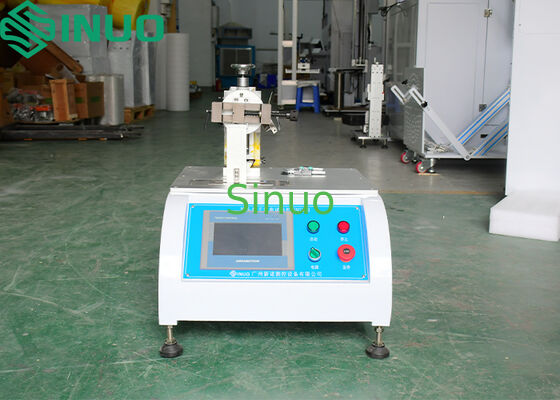

AS/NZS 3112:2017 Hình 2.8 Máy thử uốn cong cắm

AS/NZS 3112:2017 Hình 2.8 Máy thử uốn cong cắm

Thông tin về sản phẩm:

Tiêu chuẩn áp dụng:

JIS C 8303 Hình 2 và Khoản 7.10

AS/NZS 3112:2017 Hình 2.8 và Khoản 2.13.7.2

Các mẫu thử nghiệm:Cắm với tay áo cách nhiệt.

Ứng dụng:

Được sử dụng để kiểm tra sức đề kháng uốn cong của các chân cắm với tay áo cách nhiệt, để xác minh độ bền cơ học của cấu trúc cắm.

Nguyên tắc thử nghiệm:

Một bộ cố định chạy bằng động cơ áp dụng lực ở vị trí 14 ± 0,5 mm từ mặt nối phích.

Khi đạt được sự dịch chuyển 7,5 ± 0,3 mm, thiết bị cố định sẽ đẩy chân quay trở lại vị trí khởi động.

Tốc độ lệch không được vượt quá 50 mm/s.

Một chu kỳ bao gồm nhấn xuống 7,5 mm và quay trở lại điểm khởi đầu.

Thời gian của một chu kỳ: ≤ 60 s

Khoảng thời gian giữa các chu kỳ: ≤ 10 s

Xét nghiệm sẽ tự động dừng sau 20 chu kỳ.

Mô tả thử nghiệm cụ thể theo tiêu chuẩn:

Kiểm tra JIS C 8303

Mẫu phải được giữ trong không khí ở20 ± 2 °Ctrong khoảng1 giờ, sau đó ngay lập tức cố định trong thiết bị như được hiển thị trong hình 2.
Một nhà ga, ở khoảng8.5 mm từ gốc của nút, được chuyển đổi sang trái và phải với tốc độ10 lần mỗi phút, giữa các vị trí1 ̊2 (15°)và3°4 (15°), cho30 chu kỳ, để xác định xem có xảy ra bất kỳ sự phá vỡ của đầu cuối.

Kiểm tra AS/NZS 3112

Các nút được chịu uốn cong ở một vị trí14 ± 0,5 mm từ gốc của nút, với độ dịch chuyển7.5 ± 0,3 mm, được giữ cho60 giây, và cùng một hành động được lặp lại20 lần.
Sau khi thử nghiệm, nó được kiểm tra xem thiết bị đầu cuối có bị hỏng hay không.

Máy thử được trang bị các thiết bị thiết kế đặc biệt cho phépđiều chỉnh phía trước và phía sau và bên tráicủa nút cắm để định vị tốt.
Hệ thống điều khiển sử dụng mộtĐộng cơ phụ trợ, đảm bảo rằng tốc độ thử nghiệm đáp ứng các yêu cầu củatối đa 50 mm/svà10 chu kỳ mỗi phút.

Thông số kỹ thuật:
