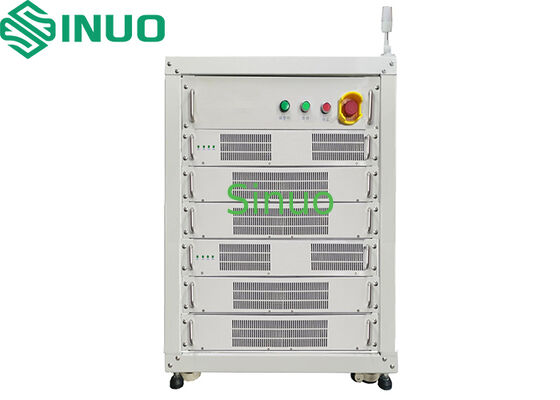

Thiết bị kiểm tra bộ pin hiệu suất cao tái tạo năng lượng EN60950
Tổng quan về thiết bị
Thiết bị kiểm tra bộ pin hiệu suất cao tái tạo năng lượng có thể thực hiện các bài kiểm tra trên nhiều chỉ số hiệu suất khác nhau của pin lithium-ion như dung lượng, trạng thái sạc, sạc quá mức và xả quá mức. Thiết bị này được đặc trưng bởi công suất cao, hiệu quả, độ chính xác và hiệu suất. Nó sử dụng công nghệ phản hồi năng lượng tái tạo, giúp giảm đáng kể lượng khí thải nhiệt, tiêu thụ năng lượng và chi phí vận hành.
Kiến trúc hệ thống
Thiết bị chủ yếu bao gồm máy tính chủ, máy tính trung gian, mô-đun DC/AC, mô-đun DC/DC, máy tính phụ và hệ thống thu thập và xử lý dữ liệu. Nó có thể thu thập thông tin theo thời gian thực như điện áp, dòng điện, dung lượng và năng lượng của từng tế bào riêng lẻ. Hệ thống tùy chọn hỗ trợ thu thập dữ liệu nhiệt độ pin và dữ liệu thu thập được lưu trữ trong cơ sở dữ liệu được thiết kế đặc biệt, cung cấp các chức năng thống kê, phân tích và tạo báo cáo dữ liệu khác nhau.
Hình 1 Sơ đồ kiến trúc hệ thống
Các Chức năng Chính của Hệ thống:
1. Kiểm tra vòng đời pin
2. Kiểm tra dung lượng pin
3. Kiểm tra điện trở trong DC
4. Kiểm tra đặc tính sạc/xả
5. Kiểm tra duy trì sạc
6. Kiểm tra hiệu quả sạc/xả
7. Kiểm tra xả sâu / xả điện áp không đổi
8. Kiểm tra dung sai sạc quá mức và xả quá mức
9. Kiểm tra đặc tính nhiệt độ
Hệ thống Các Tính Năng Chính:
1. Công nghệ phản hồi năng lượng tái tạo để đạt hiệu quả năng lượng cao và sinh nhiệt tối thiểu, giảm đáng kể mức tiêu thụ điện năng và chi phí vận hành.
2. Công nghệ cân bằng ba pha (không có đường trung tính), giảm tải lưới.
3. Tính năng khởi động mềm để giảm tác động lên lưới điện trong quá trình khởi động.
4. Độ chính xác của thiết bị vượt quá 0,05%, với thời gian ghi dữ liệu lên đến 1000 ms cho mỗi chu kỳ và độ ổn định cao.
5. Các kênh độc lập cho phép cài đặt sạc/xả độc lập cho từng kênh.
6. Các tính năng bảo vệ và đầu vào/đầu ra hoàn chỉnh như bảo vệ kết nối ngược, bảo vệ tiếp tục khi mất điện và bảo vệ tiếp xúc kém.
7. Không có dòng điện tác động khi khởi động kênh, chuyển đổi liền mạch giữa dòng điện không đổi và điện áp không đổi, không có xung dòng điện.
8. Tích hợp mạng đa lớp để điều khiển tập trung thông qua một PC, hỗ trợ hơn 1000 kênh; các hệ thống lớn cũng hỗ trợ giám sát từ xa.
9. Các kênh có thể được song song hóa tự do khi cần để mở rộng chức năng.
10. Thiết kế dạng mô-đun để bảo trì dễ dàng.
11. Cáp đầu ra kết nối nhanh để dễ dàng lắp đặt và bảo trì.
12. Đồ gá kẹp kim mạ vàng làm giảm nhiệt và tạo điều kiện dễ dàng cho việc nạp/dỡ pin.
13. Thiết kế mạch kỹ thuật số dựa trên bộ xử lý DSP tốc độ cao để điều khiển và xử lý hệ thống.
14. Sử dụng công nghệ chỉnh lưu đồng bộ để đạt hiệu quả năng lượng tốt hơn và kích thước phần cứng nhỏ hơn.
15. Với nhiều tài nguyên thiết bị bên ngoài và khả năng xử lý kỹ thuật số tốc độ cao để đáp ứng các yêu cầu xử lý dữ liệu và điều khiển hệ thống.
16. Gửi trực tiếp các biến điều khiển thông qua các cổng I/O đến DSP để xử lý.
17. Phần cứng hệ thống được thiết kế đơn giản và đáng tin cậy.
18. Thiết kế dạng mô-đun tạo điều kiện thuận lợi cho việc nâng cấp và bảo trì hệ thống.
Mô tả Chức năng Phần mềm
1. Thiết bị chủ yếu được sử dụng để kiểm tra sạc/xả pin và các bài kiểm tra đặc tính pin liên quan, với các kênh kiểm tra hoàn toàn độc lập. Thông qua điều khiển lập trình phần mềm, người dùng có thể lập trình bất kỳ dòng điện và điện áp nào trong phạm vi để sạc/xả pin. Dữ liệu kiểm tra có thể được theo dõi bằng cách liên kết thông tin sản phẩm thông qua mã vạch và được giám sát theo thời gian thực trong quá trình sạc/xả.
2. Bảo vệ an toàn: Thiết bị có các tính năng bảo vệ kết nối ngược, phát hiện bất thường đường dây lấy mẫu điện áp và bảo vệ bất thường đường dây kiểm tra dòng điện. Nếu pin bị đảo ngược, kênh không thể xuất hoặc nhập dòng điện. Nó cũng sẽ tạm dừng kiểm tra khi đường dây lấy mẫu điện áp bị ngắt hoặc đường dây dòng điện kết nối kém. Thiết bị bao gồm bảo vệ mất điện, bảo vệ quá dòng, bảo vệ quá áp và bảo vệ quá nhiệt để kiểm tra an toàn.
3. Quy trình công việc: Các biến tùy chỉnh có thể được lập trình để thực hiện nhiều tình huống kiểm tra, với sự hỗ trợ cho các chu kỳ lồng nhau nhiều lớp.
4. Kênh độc lập: Mỗi kênh có các nguồn dòng điện không đổi và điện áp không đổi có thể lập trình độc lập, với khả năng thiết lập độc lập các bước quy trình kiểm tra.
5. Tiếp tục ngắt: Trong trường hợp mất điện, gián đoạn liên lạc hoặc bất kỳ sự bất thường nào khác, bài kiểm tra sẽ tự động tiếp tục từ bước đã lưu cuối cùng khi các điều kiện được khôi phục.
6. Bảo vệ và Vận hành Ngoại tuyến: Khi giao tiếp giữa máy chủ và máy tính phụ bị gián đoạn, hệ thống sẽ chuyển sang chế độ vận hành ngoại tuyến. Thiết bị sẽ tạm dừng khi máy tính phụ mất điện và tiếp tục kiểm tra sau khi sự cố được giải quyết.
7. Phát hiện bất thường: Hệ thống có thể nắm bắt chính xác các thay đổi về điện áp và dòng điện. Nếu các thay đổi về điện áp hoặc dòng điện vượt quá một ngưỡng nhất định, thiết bị có thể tự động phát ra cảnh báo và tạm dừng kiểm tra.
8. Theo dõi nhật ký: Hệ thống bao gồm một chức năng nhật ký ghi lại hoạt động, bất thường và các chi tiết khác trong quá trình kiểm tra để truy xuất nguồn gốc và khắc phục sự cố.
9. Giao diện thiết bị và máy tính: Thiết bị sử dụng giao diện Ethernet RJ-45 để thu thập dữ liệu từ xa ổn định và theo thời gian thực thông qua mạng văn phòng, cho phép giám sát hoạt động của hệ thống máy chủ theo thời gian thực.
10. Ghi và Xử lý Dữ liệu: Kênh chính có thể tùy chọn hỗ trợ các kênh nhiệt độ hoặc điện áp để theo dõi nhiệt độ hoặc điện áp pin theo thời gian thực. Dữ liệu được hiển thị đồng thời, bao gồm tổng điện áp, tổng dòng điện, tổng dung lượng và các kênh nhiệt độ phụ trợ.
11. Phân tích và Xử lý Đường cong: Hệ thống có khả năng phân tích đường cong mạnh mẽ, cho phép người dùng tự do chọn các tập dữ liệu mong muốn cho các đường cong (chẳng hạn như điện áp, dòng điện, dung lượng-thời gian, dung lượng-điện áp và số chu kỳ-điện áp cuối). Đường cong có thể được thu phóng, di chuyển và so sánh theo nhiều cách khác nhau và nhiều tệp dữ liệu có thể được so sánh.
Cài đặt Bước Cơ bản
|
Không. |
Chức năng Cơ bản |
Giới thiệu Chức năng |
|
1 |
Chức năng Sạc |
1. Sạc Dòng điện không đổi Kênh xuất ra dòng điện không đổi. Đầu ra dòng điện sử dụng công nghệ khởi động mềm, tránh mọi sự tăng vọt dòng điện. 2. Sạc Điện áp không đổi Kênh xuất ra điện áp không đổi, không giới hạn dòng điện đầu ra (dòng điện đầu ra bị giới hạn bởi giá trị dòng điện tối đa của kiểu máy danh định của thiết bị, được điều khiển bởi pin). 3. Sạc Dòng điện không đổi-Điện áp không đổi ở Chế độ liên tục Cả điện áp và dòng điện đều bị giới hạn đồng thời, với phần cứng tự động chuyển đổi giữa hai chế độ. Quá trình chuyển đổi dòng điện sang điện áp không đổi là liền mạch, không có bất kỳ sự tăng vọt dòng điện nào, nhờ vào khởi động mềm phần cứng. 4. Sạc Công suất không đổi Kênh hoạt động ở chế độ sạc công suất không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. 5. Sạc Điện trở không đổi Kênh hoạt động ở chế độ sạc điện trở không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. |
|
2 |
Chức năng Xả |
1. Xả Dòng điện không đổi Kênh xả với dòng điện không đổi. Việc kiểm soát dòng điện sử dụng công nghệ khởi động mềm, tránh mọi sự tăng vọt dòng điện. 2. Xả Điện áp không đổi Kênh xuất ra điện áp không đổi, không giới hạn dòng điện đầu ra (dòng điện đầu ra bị giới hạn bởi giá trị dòng điện tối đa của kiểu máy danh định của thiết bị, được điều khiển bởi pin). 3. Xả Dòng điện không đổi-Điện áp không đổi ở Chế độ liên tục Cả điện áp và dòng điện đều bị giới hạn đồng thời, với phần cứng tự động chuyển đổi giữa hai. Quá trình chuyển đổi từ dòng điện không đổi sang điện áp không đổi là liền mạch mà không có sự tăng vọt dòng điện, nhờ vào khởi động mềm phần cứng. 4. Xả Công suất không đổi Kênh hoạt động ở chế độ xả công suất không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. 5. Xả Điện trở không đổi Kênh hoạt động ở chế độ xả điện trở không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. |
|
3 |
Chế độ Chờ |
Mạch dòng điện ở trạng thái ngắt kết nối, nhưng việc thu thập dữ liệu tiếp tục không bị gián đoạn. |
|
4 |
Điện trở trong DC sạc/xả |
Quá trình kiểm tra điện trở trong DC có thể được tùy chỉnh, cung cấp cơ sở đáng tin cậy để phân nhóm tế bào pin. |
|
5 |
Chu kỳ |
Các bước kiểm tra có thể được lặp lại dựa trên các yêu cầu thực tế, với sự hỗ trợ cho các chu kỳ lồng nhau nhiều lớp (tối đa 10 lớp). |
|
6 |
Chế độ Dừng |
Kênh bị dừng hoàn toàn. Mạch pin hoàn toàn bị ngắt kết nối khỏi thiết bị. |
Ưu điểm của Thiết bị
1. Hiệu quả phản hồi năng lượng cao, với hiệu suất lên đến 85% trong quá trình sạc và xả.
2. Độ chính xác đầu ra cao, với độ trôi dòng điện tối thiểu và độ ổn định cao, nhờ các đơn vị ADC 24 bit.
3. Các tính năng bảo vệ an toàn, bao gồm giám sát theo thời gian thực các đường điện áp và dòng điện.
4. Bảo vệ kết nối ngược pin đảm bảo an toàn trong quá trình kiểm tra.
5. Chuyển đổi mượt mà từ dòng điện không đổi sang điện áp không đổi, ngăn ngừa hư hỏng pin.
6. Chức năng khởi động mềm cho tất cả các bước sạc/xả để tránh tăng vọt dòng điện.
7. Kiểm tra điện trở trong DC có độ chính xác cao, đảm bảo sự phù hợp của tế bào đáng tin cậy.
Thông số kỹ thuật
|
Không. |
Mục |
Thông số kỹ thuật |
||
|
1 |
Mô hình |
SN552CTS-60V300A-2CH |
||
|
2 |
Kênh chính |
2 kênh |
||
|
3 |
Chế độ hoạt động của kênh |
Hoàn toàn độc lập |
||
|
4 |
Chế độ hoạt động của kênh chính |
Sạc: CC, CV, CCCV (chuyển đổi mượt mà không có tác động) Xả: CC, CP, CV Khác: Chờ, Dừng |
||
|
Điều kiện chấm dứt kiểm tra kênh chính |
Thời gian, điện áp, dòng điện, dung lượng, v.v. |
|||
|
5 |
Điện áp kênh chính |
Phạm vi điện áp sạc |
0V-60V |
|
|
Phạm vi điện áp xả |
8V-60V |
|||
|
Độ chính xác |
±(0.05%RD+0.05%FS) |
|||
|
Độ phân giải |
0.1mV |
|||
|
Kênh chính Dòng điện |
Tối đa |
±300A |
||
|
Tối thiểu |
±1200mA |
|||
|
Độ chính xác |
±(0.05%RD+0.05%FS) |
|||
|
Độ phân giải |
0.1mA |
|||
|
Thời gian đáp ứng khởi động dòng điện |
≤20ms |
|||
|
Thời gian chuyển đổi dòng điện |
≤40ms |
|||
|
Thời gian |
Độ phân giải |
1000mS |
||
|
Năng lượng |
Đầu ra |
Đầu ra liên tục tối đa trên mỗi kênh: 18000W |
||
|
Độ ổn định |
±0.1%FS |
|||
|
Hiệu quả |
Tối đa Hiệu quả sạc |
85% |
||
|
Hiệu quả xả tối đa |
85% |
|||
|
Phản hồi lưới |
Méo hài |
≤3% |
||
|
Hệ số công suất |
≥0.99 |
|||
|
Chức năng cắt kênh phụ |
Hệ thống cho phép thiết lập các điều kiện mà theo đó bước kênh chính sẽ dừng hoặc chuyển đổi khi tín hiệu kênh phụ đạt đến một giá trị đã chỉ định. |
|||
|
6 |
Giao tiếp |
Giao diện Ethernet RJ-45 để truyền dữ liệu ổn định và theo thời gian thực |
||
|
7 |
Chương trình điều khiển |
Hỗ trợ bảo vệ dữ liệu khi mất điện, cho phép tiếp tục kiểm tra sau khi mất điện đột ngột, dừng thủ công hoặc từ các tệp dữ liệu đã lưu. |
||
|
Giới hạn an toàn có thể được cấu hình, bao gồm giới hạn điện áp dưới và trên, giới hạn dòng điện dưới và trên và bảo vệ xu hướng điện áp/dòng điện. Bảo vệ có thể được thiết lập cho từng bước riêng lẻ. |
||||
|
Các thông số như giới hạn điện áp trên/dưới và giới hạn nhiệt độ trên/dưới có thể được cấu hình cho kênh phụ. |
||||
|
Chu kỳ tối đa |
9999 |
|||
|
Lớp lồng nhau |
lên đến 10 |
|||
|
Định dạng thời gian |
giờ / phút / giây |
|||
|
Ghi dữ liệu |
≥1000ms |
|||
|
8 |
Hiển thị dữ liệu |
Danh sách chu kỳ |
số chu kỳ, dung lượng sạc/xả, năng lượng, điện áp trung bình |
|
|
Danh sách quy trình |
số quy trình, chế độ, thời gian, dung lượng, năng lượng, điện áp/dòng điện cuối |
|||
|
Danh sách chi tiết |
số bản ghi, thời gian hệ thống, thời gian tích lũy, điện áp, dòng điện, công suất, năng lượng |
|||
|
9 |
Xuất dữ liệu |
Dữ liệu có thể xuất sang Excel và các tệp biểu đồ; cung cấp báo cáo hiệu quả, đường cong sạc/xả, đặc tính điện áp/dòng điện-thời gian, v.v. |
||
|
10 |
Loại đường cong |
Trục X: tổng thời gian, dung lượng, số chu kỳ, v.v. |
||
|
Y-axis:Tổng điện áp, dòng điện, dung lượng, nhiệt độ tế bào, dung lượng sạc/xả, điện áp tế bào, v.v. — tất cả đều có thể được cấu hình tự do. |
||||
|
11 |
Phần mềm Bảo vệ |
quá/dưới điện áp, quá/dưới dòng điện, quá nhiệt, phục hồi mất điện, dao động dòng điện bất thường, v.v. |
||
|
Phần cứng Bảo vệ |
ngược cực, quá dòng, quá áp. |
|||
|
Báo động |
công tắc dừng khẩn cấp, tự động tắt máy, tự động kết nối/ngắt kết nối tải. |
|||
|
12 |
Đường đầu ra |
Kết nối bốn dây (đường dòng điện và điện áp riêng biệt). |
||
|
13 |
Làm mát |
Làm mát bằng không khí cưỡng bức. |
||
|
14 |
Mức độ an toàn |
Tuân thủ EN60950 và GB4943. |
||
|
Tiếng ồn |
Được kiểm tra theo phương pháp được chỉ định trong IEC 62040-3. Mức ồn nhỏ hơn 75 dBA. Máy đo mức âm thanh được sử dụng phải tuân thủ Yêu cầu Loại I của IEC 804, với độ chính xác tốt hơn ±0,5 dB. |
|||
|
Mức độ bảo vệ |
IP22 |
|||
|
15 |
Khả năng bảo trì |
Thiết kế dạng mô-đun; phụ tùng thay thế được; bảo trì miễn phí trong thời gian bảo hành. |
||
|
16 |
Nâng cấp phần mềm |
Nâng cấp phần mềm miễn phí trọn đời (cho đến khi không tương thích phần cứng). |
||
|
17 |
Tỷ lệ lỗi |
≤1% |
||
|
18 |
Màu sắc bên ngoài |
Xám băng GY09; Tủ: Xám máy công cụ GY10 (Màu sắc tùy chỉnh có sẵn theo yêu cầu) |
||
|
19 |
Hướng bảo trì |
Truy cập trước và sau |
||
|
20 |
Màu sắc |
Thiết bị chính: Xám băng GY09 |
||
|
21 |
Môi trường |
Nguồn điệny |
380VAC ±10%, ba pha năm dây, 50Hz ±5% |
|
|
Công suất định mức |
40kW |
|||
|
Nhiệt độ môi trường |
-20℃ ~ 40℃ |
|||
|
Độ ẩm |
10%–90% RH, không ngưng tụ |
|||
|
Khác |
Tránh độ ẩm, rung động và bụi; không dùng cho môi trường dễ nổ hoặc có hơi |
|||
|
22 |
Lưu ý an toàn |
1. Đảm bảo nối đất thích hợp cho thiết bị. 2. Giữ khu vực xung quanh thiết bị thông thoáng và sạch sẽ. 3. Không mở các bảng điều khiển bên trong khi đang vận hành. 4. Đảm bảo các kênh kiểm tra ở trạng thái rảnh trước khi kết nối hoặc tháo pin. Trong trường hợp khẩn cấp, nhấn công tắc dừng khẩn cấp trước bất kỳ thao tác nào khác. |
||
Giao diện điều khiển chính
Giao diện chỉnh sửa luồng quy trình
Giao diện xem dữ liệu máy tính chủ
Danh sách thành phần
|
Không. |
Thành phần |
Nhà sản xuất |
Xuất xứ |
|
1 |
MCU |
ST / TI |
Ý / Pháp / Hoa Kỳ |
|
2 |
Quạt |
Delta / Chint |
Trung Quốc |
|
3 |
Cầu chì |
Littlefuse / Bussmann |
Hoa Kỳ |
|
4 |
IC |
TI / ON |
Hoa Kỳ |
|
5 |
IGBT |
Infineon |
Hoa Kỳ |
|
6 |
Điện trở lấy mẫu |
ISABELLENHÜTTE |
Đức |
|
7 |
AD |
TI |
Hoa Kỳ |
|
8 |
DA |
ADI |
Hoa Kỳ |
|
9 |
Rơ le |
OMRON |
Nhật Bản |
|
10 |
Bộ ngắt mạch/Công tắc tơ |
CHINT / Delixi |
Trung Quốc |
|
11 |
Nguồn điện hai chiều |
TuWei / Lorentz |
Trung Quốc |
|
12 |
Đầu dò |
Kangxinda / Yingzhibao |
Trung Quốc |
Phụ kiện tùy chọn
|
Không. |
Mục |
Phạm vi / Độ chính xác |
Số lượng |
Nhận xét |
|
|
1 |
Kênh nhiệt độ phụ trợ |
Mô hình đầu dò nhiệt độ |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
Theo yêu cầu |
Cung cấp khi giao hàng |
|
Độ chính xác đầu dò nhiệt độ |
Phạm vi: -40℃ đến 150℃ |
||||
|
2 |
Máy tính |
CPU: Intel thế hệ 10 i5 (6 lõi trở lên) |
Theo yêu cầu |
Cung cấp khi giao hàng |
|
Băng hình
Băng hình
Băng hình
|
|
| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| tiêu chuẩn đóng gói: | Gói xuất tiêu chuẩn |
| Thời gian giao hàng: | 30 NGÀY |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 10 bộ mỗi tháng |
Thiết bị kiểm tra bộ pin hiệu suất cao tái tạo năng lượng EN60950
Tổng quan về thiết bị
Thiết bị kiểm tra bộ pin hiệu suất cao tái tạo năng lượng có thể thực hiện các bài kiểm tra trên nhiều chỉ số hiệu suất khác nhau của pin lithium-ion như dung lượng, trạng thái sạc, sạc quá mức và xả quá mức. Thiết bị này được đặc trưng bởi công suất cao, hiệu quả, độ chính xác và hiệu suất. Nó sử dụng công nghệ phản hồi năng lượng tái tạo, giúp giảm đáng kể lượng khí thải nhiệt, tiêu thụ năng lượng và chi phí vận hành.
Kiến trúc hệ thống
Thiết bị chủ yếu bao gồm máy tính chủ, máy tính trung gian, mô-đun DC/AC, mô-đun DC/DC, máy tính phụ và hệ thống thu thập và xử lý dữ liệu. Nó có thể thu thập thông tin theo thời gian thực như điện áp, dòng điện, dung lượng và năng lượng của từng tế bào riêng lẻ. Hệ thống tùy chọn hỗ trợ thu thập dữ liệu nhiệt độ pin và dữ liệu thu thập được lưu trữ trong cơ sở dữ liệu được thiết kế đặc biệt, cung cấp các chức năng thống kê, phân tích và tạo báo cáo dữ liệu khác nhau.
Hình 1 Sơ đồ kiến trúc hệ thống
Các Chức năng Chính của Hệ thống:
1. Kiểm tra vòng đời pin
2. Kiểm tra dung lượng pin
3. Kiểm tra điện trở trong DC
4. Kiểm tra đặc tính sạc/xả
5. Kiểm tra duy trì sạc
6. Kiểm tra hiệu quả sạc/xả
7. Kiểm tra xả sâu / xả điện áp không đổi
8. Kiểm tra dung sai sạc quá mức và xả quá mức
9. Kiểm tra đặc tính nhiệt độ
Hệ thống Các Tính Năng Chính:
1. Công nghệ phản hồi năng lượng tái tạo để đạt hiệu quả năng lượng cao và sinh nhiệt tối thiểu, giảm đáng kể mức tiêu thụ điện năng và chi phí vận hành.
2. Công nghệ cân bằng ba pha (không có đường trung tính), giảm tải lưới.
3. Tính năng khởi động mềm để giảm tác động lên lưới điện trong quá trình khởi động.
4. Độ chính xác của thiết bị vượt quá 0,05%, với thời gian ghi dữ liệu lên đến 1000 ms cho mỗi chu kỳ và độ ổn định cao.
5. Các kênh độc lập cho phép cài đặt sạc/xả độc lập cho từng kênh.
6. Các tính năng bảo vệ và đầu vào/đầu ra hoàn chỉnh như bảo vệ kết nối ngược, bảo vệ tiếp tục khi mất điện và bảo vệ tiếp xúc kém.
7. Không có dòng điện tác động khi khởi động kênh, chuyển đổi liền mạch giữa dòng điện không đổi và điện áp không đổi, không có xung dòng điện.
8. Tích hợp mạng đa lớp để điều khiển tập trung thông qua một PC, hỗ trợ hơn 1000 kênh; các hệ thống lớn cũng hỗ trợ giám sát từ xa.
9. Các kênh có thể được song song hóa tự do khi cần để mở rộng chức năng.
10. Thiết kế dạng mô-đun để bảo trì dễ dàng.
11. Cáp đầu ra kết nối nhanh để dễ dàng lắp đặt và bảo trì.
12. Đồ gá kẹp kim mạ vàng làm giảm nhiệt và tạo điều kiện dễ dàng cho việc nạp/dỡ pin.
13. Thiết kế mạch kỹ thuật số dựa trên bộ xử lý DSP tốc độ cao để điều khiển và xử lý hệ thống.
14. Sử dụng công nghệ chỉnh lưu đồng bộ để đạt hiệu quả năng lượng tốt hơn và kích thước phần cứng nhỏ hơn.
15. Với nhiều tài nguyên thiết bị bên ngoài và khả năng xử lý kỹ thuật số tốc độ cao để đáp ứng các yêu cầu xử lý dữ liệu và điều khiển hệ thống.
16. Gửi trực tiếp các biến điều khiển thông qua các cổng I/O đến DSP để xử lý.
17. Phần cứng hệ thống được thiết kế đơn giản và đáng tin cậy.
18. Thiết kế dạng mô-đun tạo điều kiện thuận lợi cho việc nâng cấp và bảo trì hệ thống.
Mô tả Chức năng Phần mềm
1. Thiết bị chủ yếu được sử dụng để kiểm tra sạc/xả pin và các bài kiểm tra đặc tính pin liên quan, với các kênh kiểm tra hoàn toàn độc lập. Thông qua điều khiển lập trình phần mềm, người dùng có thể lập trình bất kỳ dòng điện và điện áp nào trong phạm vi để sạc/xả pin. Dữ liệu kiểm tra có thể được theo dõi bằng cách liên kết thông tin sản phẩm thông qua mã vạch và được giám sát theo thời gian thực trong quá trình sạc/xả.
2. Bảo vệ an toàn: Thiết bị có các tính năng bảo vệ kết nối ngược, phát hiện bất thường đường dây lấy mẫu điện áp và bảo vệ bất thường đường dây kiểm tra dòng điện. Nếu pin bị đảo ngược, kênh không thể xuất hoặc nhập dòng điện. Nó cũng sẽ tạm dừng kiểm tra khi đường dây lấy mẫu điện áp bị ngắt hoặc đường dây dòng điện kết nối kém. Thiết bị bao gồm bảo vệ mất điện, bảo vệ quá dòng, bảo vệ quá áp và bảo vệ quá nhiệt để kiểm tra an toàn.
3. Quy trình công việc: Các biến tùy chỉnh có thể được lập trình để thực hiện nhiều tình huống kiểm tra, với sự hỗ trợ cho các chu kỳ lồng nhau nhiều lớp.
4. Kênh độc lập: Mỗi kênh có các nguồn dòng điện không đổi và điện áp không đổi có thể lập trình độc lập, với khả năng thiết lập độc lập các bước quy trình kiểm tra.
5. Tiếp tục ngắt: Trong trường hợp mất điện, gián đoạn liên lạc hoặc bất kỳ sự bất thường nào khác, bài kiểm tra sẽ tự động tiếp tục từ bước đã lưu cuối cùng khi các điều kiện được khôi phục.
6. Bảo vệ và Vận hành Ngoại tuyến: Khi giao tiếp giữa máy chủ và máy tính phụ bị gián đoạn, hệ thống sẽ chuyển sang chế độ vận hành ngoại tuyến. Thiết bị sẽ tạm dừng khi máy tính phụ mất điện và tiếp tục kiểm tra sau khi sự cố được giải quyết.
7. Phát hiện bất thường: Hệ thống có thể nắm bắt chính xác các thay đổi về điện áp và dòng điện. Nếu các thay đổi về điện áp hoặc dòng điện vượt quá một ngưỡng nhất định, thiết bị có thể tự động phát ra cảnh báo và tạm dừng kiểm tra.
8. Theo dõi nhật ký: Hệ thống bao gồm một chức năng nhật ký ghi lại hoạt động, bất thường và các chi tiết khác trong quá trình kiểm tra để truy xuất nguồn gốc và khắc phục sự cố.
9. Giao diện thiết bị và máy tính: Thiết bị sử dụng giao diện Ethernet RJ-45 để thu thập dữ liệu từ xa ổn định và theo thời gian thực thông qua mạng văn phòng, cho phép giám sát hoạt động của hệ thống máy chủ theo thời gian thực.
10. Ghi và Xử lý Dữ liệu: Kênh chính có thể tùy chọn hỗ trợ các kênh nhiệt độ hoặc điện áp để theo dõi nhiệt độ hoặc điện áp pin theo thời gian thực. Dữ liệu được hiển thị đồng thời, bao gồm tổng điện áp, tổng dòng điện, tổng dung lượng và các kênh nhiệt độ phụ trợ.
11. Phân tích và Xử lý Đường cong: Hệ thống có khả năng phân tích đường cong mạnh mẽ, cho phép người dùng tự do chọn các tập dữ liệu mong muốn cho các đường cong (chẳng hạn như điện áp, dòng điện, dung lượng-thời gian, dung lượng-điện áp và số chu kỳ-điện áp cuối). Đường cong có thể được thu phóng, di chuyển và so sánh theo nhiều cách khác nhau và nhiều tệp dữ liệu có thể được so sánh.
Cài đặt Bước Cơ bản
|
Không. |
Chức năng Cơ bản |
Giới thiệu Chức năng |
|
1 |
Chức năng Sạc |
1. Sạc Dòng điện không đổi Kênh xuất ra dòng điện không đổi. Đầu ra dòng điện sử dụng công nghệ khởi động mềm, tránh mọi sự tăng vọt dòng điện. 2. Sạc Điện áp không đổi Kênh xuất ra điện áp không đổi, không giới hạn dòng điện đầu ra (dòng điện đầu ra bị giới hạn bởi giá trị dòng điện tối đa của kiểu máy danh định của thiết bị, được điều khiển bởi pin). 3. Sạc Dòng điện không đổi-Điện áp không đổi ở Chế độ liên tục Cả điện áp và dòng điện đều bị giới hạn đồng thời, với phần cứng tự động chuyển đổi giữa hai chế độ. Quá trình chuyển đổi dòng điện sang điện áp không đổi là liền mạch, không có bất kỳ sự tăng vọt dòng điện nào, nhờ vào khởi động mềm phần cứng. 4. Sạc Công suất không đổi Kênh hoạt động ở chế độ sạc công suất không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. 5. Sạc Điện trở không đổi Kênh hoạt động ở chế độ sạc điện trở không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. |
|
2 |
Chức năng Xả |
1. Xả Dòng điện không đổi Kênh xả với dòng điện không đổi. Việc kiểm soát dòng điện sử dụng công nghệ khởi động mềm, tránh mọi sự tăng vọt dòng điện. 2. Xả Điện áp không đổi Kênh xuất ra điện áp không đổi, không giới hạn dòng điện đầu ra (dòng điện đầu ra bị giới hạn bởi giá trị dòng điện tối đa của kiểu máy danh định của thiết bị, được điều khiển bởi pin). 3. Xả Dòng điện không đổi-Điện áp không đổi ở Chế độ liên tục Cả điện áp và dòng điện đều bị giới hạn đồng thời, với phần cứng tự động chuyển đổi giữa hai. Quá trình chuyển đổi từ dòng điện không đổi sang điện áp không đổi là liền mạch mà không có sự tăng vọt dòng điện, nhờ vào khởi động mềm phần cứng. 4. Xả Công suất không đổi Kênh hoạt động ở chế độ xả công suất không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. 5. Xả Điện trở không đổi Kênh hoạt động ở chế độ xả điện trở không đổi, trong đó dòng điện được điều chỉnh theo thời gian thực dựa trên điện áp cổng của pin. |
|
3 |
Chế độ Chờ |
Mạch dòng điện ở trạng thái ngắt kết nối, nhưng việc thu thập dữ liệu tiếp tục không bị gián đoạn. |
|
4 |
Điện trở trong DC sạc/xả |
Quá trình kiểm tra điện trở trong DC có thể được tùy chỉnh, cung cấp cơ sở đáng tin cậy để phân nhóm tế bào pin. |
|
5 |
Chu kỳ |
Các bước kiểm tra có thể được lặp lại dựa trên các yêu cầu thực tế, với sự hỗ trợ cho các chu kỳ lồng nhau nhiều lớp (tối đa 10 lớp). |
|
6 |
Chế độ Dừng |
Kênh bị dừng hoàn toàn. Mạch pin hoàn toàn bị ngắt kết nối khỏi thiết bị. |
Ưu điểm của Thiết bị
1. Hiệu quả phản hồi năng lượng cao, với hiệu suất lên đến 85% trong quá trình sạc và xả.
2. Độ chính xác đầu ra cao, với độ trôi dòng điện tối thiểu và độ ổn định cao, nhờ các đơn vị ADC 24 bit.
3. Các tính năng bảo vệ an toàn, bao gồm giám sát theo thời gian thực các đường điện áp và dòng điện.
4. Bảo vệ kết nối ngược pin đảm bảo an toàn trong quá trình kiểm tra.
5. Chuyển đổi mượt mà từ dòng điện không đổi sang điện áp không đổi, ngăn ngừa hư hỏng pin.
6. Chức năng khởi động mềm cho tất cả các bước sạc/xả để tránh tăng vọt dòng điện.
7. Kiểm tra điện trở trong DC có độ chính xác cao, đảm bảo sự phù hợp của tế bào đáng tin cậy.
Thông số kỹ thuật
|
Không. |
Mục |
Thông số kỹ thuật |
||
|
1 |
Mô hình |
SN552CTS-60V300A-2CH |
||
|
2 |
Kênh chính |
2 kênh |
||
|
3 |
Chế độ hoạt động của kênh |
Hoàn toàn độc lập |
||
|
4 |
Chế độ hoạt động của kênh chính |
Sạc: CC, CV, CCCV (chuyển đổi mượt mà không có tác động) Xả: CC, CP, CV Khác: Chờ, Dừng |
||
|
Điều kiện chấm dứt kiểm tra kênh chính |
Thời gian, điện áp, dòng điện, dung lượng, v.v. |
|||
|
5 |
Điện áp kênh chính |
Phạm vi điện áp sạc |
0V-60V |
|
|
Phạm vi điện áp xả |
8V-60V |
|||
|
Độ chính xác |
±(0.05%RD+0.05%FS) |
|||
|
Độ phân giải |
0.1mV |
|||
|
Kênh chính Dòng điện |
Tối đa |
±300A |
||
|
Tối thiểu |
±1200mA |
|||
|
Độ chính xác |
±(0.05%RD+0.05%FS) |
|||
|
Độ phân giải |
0.1mA |
|||
|
Thời gian đáp ứng khởi động dòng điện |
≤20ms |
|||
|
Thời gian chuyển đổi dòng điện |
≤40ms |
|||
|
Thời gian |
Độ phân giải |
1000mS |
||
|
Năng lượng |
Đầu ra |
Đầu ra liên tục tối đa trên mỗi kênh: 18000W |
||
|
Độ ổn định |
±0.1%FS |
|||
|
Hiệu quả |
Tối đa Hiệu quả sạc |
85% |
||
|
Hiệu quả xả tối đa |
85% |
|||
|
Phản hồi lưới |
Méo hài |
≤3% |
||
|
Hệ số công suất |
≥0.99 |
|||
|
Chức năng cắt kênh phụ |
Hệ thống cho phép thiết lập các điều kiện mà theo đó bước kênh chính sẽ dừng hoặc chuyển đổi khi tín hiệu kênh phụ đạt đến một giá trị đã chỉ định. |
|||
|
6 |
Giao tiếp |
Giao diện Ethernet RJ-45 để truyền dữ liệu ổn định và theo thời gian thực |
||
|
7 |
Chương trình điều khiển |
Hỗ trợ bảo vệ dữ liệu khi mất điện, cho phép tiếp tục kiểm tra sau khi mất điện đột ngột, dừng thủ công hoặc từ các tệp dữ liệu đã lưu. |
||
|
Giới hạn an toàn có thể được cấu hình, bao gồm giới hạn điện áp dưới và trên, giới hạn dòng điện dưới và trên và bảo vệ xu hướng điện áp/dòng điện. Bảo vệ có thể được thiết lập cho từng bước riêng lẻ. |
||||
|
Các thông số như giới hạn điện áp trên/dưới và giới hạn nhiệt độ trên/dưới có thể được cấu hình cho kênh phụ. |
||||
|
Chu kỳ tối đa |
9999 |
|||
|
Lớp lồng nhau |
lên đến 10 |
|||
|
Định dạng thời gian |
giờ / phút / giây |
|||
|
Ghi dữ liệu |
≥1000ms |
|||
|
8 |
Hiển thị dữ liệu |
Danh sách chu kỳ |
số chu kỳ, dung lượng sạc/xả, năng lượng, điện áp trung bình |
|
|
Danh sách quy trình |
số quy trình, chế độ, thời gian, dung lượng, năng lượng, điện áp/dòng điện cuối |
|||
|
Danh sách chi tiết |
số bản ghi, thời gian hệ thống, thời gian tích lũy, điện áp, dòng điện, công suất, năng lượng |
|||
|
9 |
Xuất dữ liệu |
Dữ liệu có thể xuất sang Excel và các tệp biểu đồ; cung cấp báo cáo hiệu quả, đường cong sạc/xả, đặc tính điện áp/dòng điện-thời gian, v.v. |
||
|
10 |
Loại đường cong |
Trục X: tổng thời gian, dung lượng, số chu kỳ, v.v. |
||
|
Y-axis:Tổng điện áp, dòng điện, dung lượng, nhiệt độ tế bào, dung lượng sạc/xả, điện áp tế bào, v.v. — tất cả đều có thể được cấu hình tự do. |
||||
|
11 |
Phần mềm Bảo vệ |
quá/dưới điện áp, quá/dưới dòng điện, quá nhiệt, phục hồi mất điện, dao động dòng điện bất thường, v.v. |
||
|
Phần cứng Bảo vệ |
ngược cực, quá dòng, quá áp. |
|||
|
Báo động |
công tắc dừng khẩn cấp, tự động tắt máy, tự động kết nối/ngắt kết nối tải. |
|||
|
12 |
Đường đầu ra |
Kết nối bốn dây (đường dòng điện và điện áp riêng biệt). |
||
|
13 |
Làm mát |
Làm mát bằng không khí cưỡng bức. |
||
|
14 |
Mức độ an toàn |
Tuân thủ EN60950 và GB4943. |
||
|
Tiếng ồn |
Được kiểm tra theo phương pháp được chỉ định trong IEC 62040-3. Mức ồn nhỏ hơn 75 dBA. Máy đo mức âm thanh được sử dụng phải tuân thủ Yêu cầu Loại I của IEC 804, với độ chính xác tốt hơn ±0,5 dB. |
|||
|
Mức độ bảo vệ |
IP22 |
|||
|
15 |
Khả năng bảo trì |
Thiết kế dạng mô-đun; phụ tùng thay thế được; bảo trì miễn phí trong thời gian bảo hành. |
||
|
16 |
Nâng cấp phần mềm |
Nâng cấp phần mềm miễn phí trọn đời (cho đến khi không tương thích phần cứng). |
||
|
17 |
Tỷ lệ lỗi |
≤1% |
||
|
18 |
Màu sắc bên ngoài |
Xám băng GY09; Tủ: Xám máy công cụ GY10 (Màu sắc tùy chỉnh có sẵn theo yêu cầu) |
||
|
19 |
Hướng bảo trì |
Truy cập trước và sau |
||
|
20 |
Màu sắc |
Thiết bị chính: Xám băng GY09 |
||
|
21 |
Môi trường |
Nguồn điệny |
380VAC ±10%, ba pha năm dây, 50Hz ±5% |
|
|
Công suất định mức |
40kW |
|||
|
Nhiệt độ môi trường |
-20℃ ~ 40℃ |
|||
|
Độ ẩm |
10%–90% RH, không ngưng tụ |
|||
|
Khác |
Tránh độ ẩm, rung động và bụi; không dùng cho môi trường dễ nổ hoặc có hơi |
|||
|
22 |
Lưu ý an toàn |
1. Đảm bảo nối đất thích hợp cho thiết bị. 2. Giữ khu vực xung quanh thiết bị thông thoáng và sạch sẽ. 3. Không mở các bảng điều khiển bên trong khi đang vận hành. 4. Đảm bảo các kênh kiểm tra ở trạng thái rảnh trước khi kết nối hoặc tháo pin. Trong trường hợp khẩn cấp, nhấn công tắc dừng khẩn cấp trước bất kỳ thao tác nào khác. |
||
Giao diện điều khiển chính
Giao diện chỉnh sửa luồng quy trình
Giao diện xem dữ liệu máy tính chủ
Danh sách thành phần
|
Không. |
Thành phần |
Nhà sản xuất |
Xuất xứ |
|
1 |
MCU |
ST / TI |
Ý / Pháp / Hoa Kỳ |
|
2 |
Quạt |
Delta / Chint |
Trung Quốc |
|
3 |
Cầu chì |
Littlefuse / Bussmann |
Hoa Kỳ |
|
4 |
IC |
TI / ON |
Hoa Kỳ |
|
5 |
IGBT |
Infineon |
Hoa Kỳ |
|
6 |
Điện trở lấy mẫu |
ISABELLENHÜTTE |
Đức |
|
7 |
AD |
TI |
Hoa Kỳ |
|
8 |
DA |
ADI |
Hoa Kỳ |
|
9 |
Rơ le |
OMRON |
Nhật Bản |
|
10 |
Bộ ngắt mạch/Công tắc tơ |
CHINT / Delixi |
Trung Quốc |
|
11 |
Nguồn điện hai chiều |
TuWei / Lorentz |
Trung Quốc |
|
12 |
Đầu dò |
Kangxinda / Yingzhibao |
Trung Quốc |
Phụ kiện tùy chọn
|
Không. |
Mục |
Phạm vi / Độ chính xác |
Số lượng |
Nhận xét |
|
|
1 |
Kênh nhiệt độ phụ trợ |
Mô hình đầu dò nhiệt độ |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
Theo yêu cầu |
Cung cấp khi giao hàng |
|
Độ chính xác đầu dò nhiệt độ |
Phạm vi: -40℃ đến 150℃ |
||||
|
2 |
Máy tính |
CPU: Intel thế hệ 10 i5 (6 lõi trở lên) |
Theo yêu cầu |
Cung cấp khi giao hàng |
|
