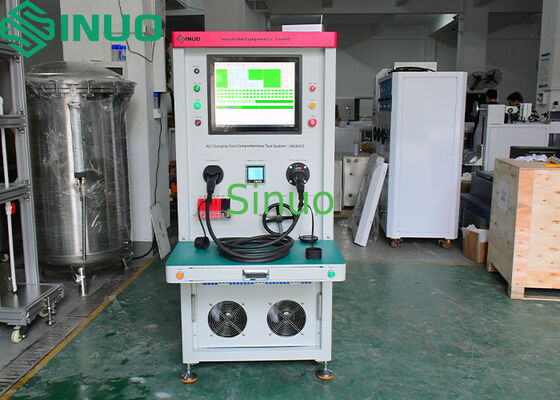

Hệ thống kiểm tra toàn diện Súng sạc xe điện AC tiêu chuẩn UL

Cung cấp điện

Đơn pha AC 220V / 50Hz

Cung cấp không khí

0.6 MPa

Hệ thống điều khiển

PLC + PC công nghiệp

Quét mã vạch

Thiết bị đi kèm với một máy quét để đọc mã vạch hoặc mã QR trên các mẫu xét nghiệm.

Quét sản phẩm trước khi thử nghiệm; sau khi thử nghiệm, mã quét được liên kết tự động với hồ sơ thử nghiệm, cho phép truy xuất lại.

Thử nghiệm liên tục dây

Phá vỡ, liên tục, mạch ngắn và thử nghiệm chuỗi dây được thực hiện thông qua quét PLC Input / Output.

PLC tự động xác định pass/fail.

Phạm vi kháng tích hợp

1 5000 Ω, Độ chính xác: 1%
Các giới hạn trên và dưới có thể được thiết lập để xác định chất lượng sản phẩm.

Kháng CC & PE (bấm nút / không bấm)

Ống cắm 16A AC:Không áp lực RC: 680Ω, áp lực RC+R4:3.38 kΩ

Cắm 32A AC:Không áp lực RC: 220Ω, áp lực RC+R4:3.52 kΩ

Ống cắm AC 63A:Không áp lực RC: 100Ω, áp lực RC+R4:3.4 kΩ

Độ chính xác đo của kháng cự phải đạt 1% ∼2%.

Phạm vi thử nghiệm nhiệt điện

100-50.000 Ω, Độ chính xác: 2%

Các giới hạn trên và dưới có thể được thiết lập để xác định chất lượng liên tục.

Kiểm tra khả năng chịu điện và áp suất giảm

Đo giảm điện áp qua các đầu nối trong điều kiện hiện tại và quá tải.

Bộ biến áp ba pha điều chỉnh tích hợp: đầu ra 0-380V, tải ba pha điều chỉnh 0-35A.

Phạm vi thử nghiệm được hỗ trợ:

3.3 kW 16A đơn pha

7.4 kW 32A đơn pha

11 kW 16A ba pha

22 kW 32A ba pha

Xét nghiệm chống cách nhiệt

Đơn pha: L-N, L-E, E-N

Ba pha:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Các thông số:

1.Điện áp thử nghiệm: DC 100-1000V (có thể điều chỉnh)

2.Giới hạn thấp nhất: 1 M1 GΩ (có thể điều chỉnh)

3.Độ chính xác: ± 5%

4.báo động khi kháng cự < giá trị đặt

Kiểm tra kháng điện đệm (Hi-Pot)

Đơn pha: L-N, L-E, E-N

Ba pha: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Các thông số:

1.Điện áp thử nghiệm: AC 0?? 5 kV / DC 0?? 6 kV (có thể điều chỉnh)

2.Giới hạn dòng chảy rò rỉ: AC 0.1?? 20 mA, DC 0.01?? 5 mA

3.Độ chính xác: ±1,5% + 3 chữ số

4.Hiển thị điện áp kỹ thuật số, điều chỉnh tự động có thể lập trình

5.Cảnh báo nếu dòng rò rỉ vượt quá giá trị thiết lập

Trạm thử nghiệm

Một trạm, một sản phẩm cho mỗi thử nghiệm

Máy giữ cắm

Bộ giữ phích EU AC xe, Bộ giữ phích EU AC chân đệm, Bộ giữ phích GB AC, Bộ giữ phích AC Mỹ

Bảng đuôi

Thiết bị ép đặc biệt phù hợp với sản phẩm thử nghiệm, với kẹp và tấm bảo vệ

Chiều cao ổ cắm

750~1000 mm, thiết kế ergonomic

Phần mềm máy tính

1.Hỗ trợ Win 7 và Win 10, Tất cả các thiết lập tham số có thể được cấu hình thông qua phần mềm.

2.Kết quả thử nghiệm của mỗi sản phẩm được lưu vào máy tính trong thời gian thực để dễ dàng truy cập, xem và phân tích.

3.Các giao diện truyền thông được dành riêng cho kết nối tùy chọn với hệ thống MES, cho phép tải dữ liệu thử nghiệm lên cơ sở dữ liệu MES để quản lý và kiểm soát.

4.Dữ liệu thử nghiệm được lưu trữ ngay sau khi hoàn thành.

5.Dữ liệu thử nghiệm được lưu trữ có thể được xuất sang định dạng TXT hoặc Excel.

Kích thước

W 900 × D 800 × H 1800 mm

Trọng lượng

khoảng 300 kg

Các loại khác

1.Máy quay di động với chức năng khóa.

2.Kết nối MES: Tùy chọn, chi phí bổ sung áp dụng.
