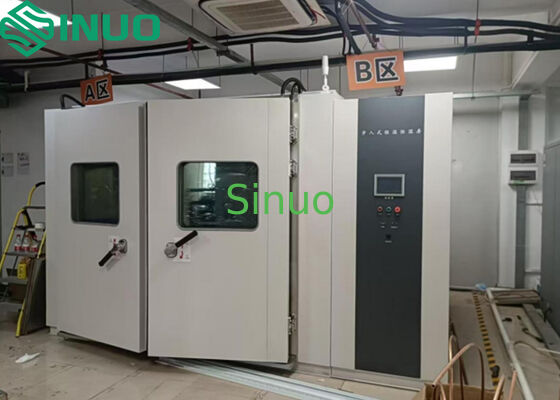

Phòng nhiệt độ và độ ẩm liên tục để thử nghiệm độ tin cậy

Mô hình

SN886-25m³

Hạn chế mẫu

Thiết bị thử nghiệm này bị cấm thử nghiệm hoặc lưu trữ các mẫu sau:

Các chất dễ cháy, nổ hoặc dễ bay hơi

Các chất ăn mòn

Các mẫu sinh học

Nguồn phát xạ điện từ mạnh

Khối lượng danh nghĩa

25m³

Kích thước phòng bên trong

W2500 × H2500 × D4000 mm

Kích thước phòng bên ngoài

W3550 × H3130 × D4650 mm

Điều kiện môi trường thử nghiệm

Nhiệt độ môi trường 5 ̊35°C; độ ẩm tương đối ≤ 85% RH; áp suất khí quyển (86 ̊106) kPa; buồng trống.

Tiêu chuẩn thử nghiệm áp dụng

IEC 60068-2-78 Cab thử nghiệm: nhiệt ẩm trạng thái ổn định

Hiệu suất

Phạm vi nhiệt độ

-30 °C đến +70 °C

Biến động nhiệt độ

≤ ± 0,5°C

Phản xạ nhiệt độ

± 2,0°C

Độ đồng nhất nhiệt độ

2.0°C

Thời gian tăng nhiệt độ

+20°C → +85°C ≤ 20 phút (không tải)

Nhiệt độ Thời gian rơi

+20°C → -40°C ≤ 60 phút (không tải)

Phạm vi độ ẩm (Chỉ loại độ ẩm)

Phân lệch độ ẩm tương đối

± 3% RH (> 75% RH, không tải)
± 5% RH (≤ 75% RH, không tải)

Sự biến động độ ẩm

± 2,5% RH

Tốc độ không khí (trung tâm của buồng)

0.5 ∼2.0 m/s (được điều chỉnh tần số).
Tất cả các chỉ số hiệu suất phải được đáp ứng ở tốc độ không khí ≤ 2,0 m/s.

Hướng lưu lượng không khí

thẳng đứng xuống

Trọng lượng nhiệt hoạt động (Khả năng phân tán nhiệt)

-40 °C đến +0 °C: ≤2000 W

+0°C đến +85°C: ≤6000 W

Đặc điểm cấu trúc

Cấu trúc cách nhiệt nhiệt

Các tấm modular tổng hợp bao gồm:

Thép kẽm phủ bột (bảng bên ngoài) → Vật liệu cách nhiệt → Thép không gỉ SUS304 (bảng bên trong)

Bảng bên ngoài: thép cán lạnh A3, độ dày ≥ 1,0 mm, màu chuẩn HOHUXI

Bảng bên trong: SUS304, độ dày ≥1,0 mm; sàn bằng thép không gạch nổi

Độ dày cách nhiệt: ≥ 100 mm

Khả năng tải sàn: 1000 kg/m2 (đồng độ tải)

Sàn: SUS304 tấm thép chống trượt, độ dày 2,5 mm

Kênh điều hòa không khí

Máy quạt ly tâm: ≥4 đơn vị
Máy sưởi, máy bốc hơi (cũng dành cho khử ẩm), cửa vào/cửa ra nước, cảm biến bóng sưởi khô
Phòng loại độ ẩm thêm bao gồm: ẩm, bảo vệ chống cháy khô

Cấu hình tiêu chuẩn

Cổng cáp: φ100 mm × 2 (bên trái), với nắp và vòi silicone

Ánh sáng: 60W/AC220V × 4, đèn tháp chỉ số, chuông,Thiết bị cân bằng áp suất

Cánh cửa

Cửa hai nắp hai lá

Một lá: H2000 mm × W1200 mm

Khóa an toàn (có thể mở từ bên trong)

Cửa sổ xem chống ngưng tụ nóng (W400 × H600 mm ×2)

Khung cửa nóng

Bảng điều khiển

Bộ điều khiển hiển thị nhiệt độ và độ ẩm, bảo vệ nhiệt độ quá cao, dừng khẩn cấp, chỉ số chạy, chỉ số lỗi, chuông

Phòng máy móc

Hệ thống làm lạnh, hệ thống thoát nước/nước, quạt, tủ điều khiển điện, hệ thống làm ẩm và điều khiển nước

Tủ điều khiển điện

Quạt làm mát, bảng phân phối, thiết bị đầu cuối điện mẫu, giao diện RS-485, bộ ngắt điện chính

Máy sưởi

316 thép không gỉ bọc thép
Phương pháp điều khiển: SSR (phương tiện chuyển tiếp trạng thái rắn) PWM vượt không

Độ ẩm (Chỉ loại độ ẩm)

Ống bốc hơi làm ẩm, máy sưởi thép không gỉ 316
Điều khiển SSR PWM
Kiểm soát mực nước và bảo vệ cháy khô

Hệ thống làm lạnh

Phương pháp làm việc

Hệ thống làm lạnh máy nén

Máy bốc hơi

Máy trao đổi nhiệt có vây (cũng cho khử ẩm)

Máy ngưng tụ

Máy trao đổi nhiệt bằng vỏ và ống hoặc tấm hàn

Thiết bị mở rộng

Van mở rộng nhiệt, ống mao mạch

Kiểm soát làm lạnh

PLC tự động điều chỉnh điều kiện làm lạnh

Các chất làm lạnh

R404A, R23 (cả hai đều không có chỉ số suy giảm ozone)

Thương hiệu thành phần chính

Máy ép

Bitzer (Đức, máy nén kép)

Chất làm mát

DuPont/Honeywell (Mỹ)

Dầu làm lạnh

Gấu Bắc Cực Mỹ/Honeywell

Chuyển áp suất

Danfoss (Đan Mạch) / SAGInoMIYA (Nhật Bản)

Áp suất bốc hơi được điều chỉnh

Danfoss

Bộ lọc máy sấy

Danfoss / Emerson (Mỹ)

Van mở rộng

Danfoss / SPORLAN (Mỹ)

Van điện tử

SAGINOMIYA (Nhật Bản) / ODE (Đức)

Máy tách dầu

Emerson

Hệ thống điều khiển điện

Hiển thị

7-inch TFT LCD màu thật, độ phân giải 800×480

Các chế độ hoạt động

Chương trình và giá trị hằng số

Phương pháp thiết lập

Bảng cảm ứng, menu tiếng Trung/Tiếng Anh

Khả năng chương trình

100 chương trình, mỗi chương trình lên đến 10.000 bước, 9999 vòng lặp

Phạm vi thiết lập

Nhiệt độ: phạm vi thiết bị +5°C / 5°C mở rộng
Độ ẩm: 0~100%RH (phòng độ ẩm)

Độ phân giải hiển thị

Nhiệt độ: 0,01°C
Thời gian: 0.01 phút
Độ ẩm: 0,1%RH

Các đầu vào

PT100 RTD, điện áp, dòng điện (tùy thuộc vào cấu hình)

Truyền thông

Kết nối máy tính để hiển thị đường cong và ghi lại dữ liệu
Giám sát và điều khiển từ xa
Đồng bộ hóa nhiều buồng
RS-485, RS-232, Ethernet (chọn một), USB 2.0

Phương pháp kiểm soát

Nhiệt độ: PID chống bão hòa tích hợp + tự động điều chỉnh
Độ ẩm: PID chống bão hòa tích hợp + tự động điều chỉnh

Ghi âm đường cong

RAM pin hỗ trợ
Khoảng thời gian ghi âm: 1 s ¢120 s
Lịch sử tối đa:720 ngày (trong khoảng thời gian 2 phút)
Lưu trữ dữ liệu ≥10 năm (không sử dụng điện)

Các chức năng bổ sung

Cảnh báo lỗi với nguyên nhân và hướng dẫn khắc phục sự cố
Khôi phục hỏng điện
Bảo vệ giới hạn nhiệt độ trên/dưới
Bộ đếm thời gian (tự động khởi động/dừng)
Tự chẩn đoán

Cảm biến nhiệt độ và độ ẩm

Nhiệt độ: PT100 RTD
Độ ẩm: Bộ cảm biến độ ẩm điện tử

Thương hiệu thành phần điện

Chuyển nguồn

CHNT

Máy tiếp xúc AC

Schneider (Pháp)

Phương tiện chuyển tiếp nhiệt

Schneider

Phân phối trình tự giai đoạn

Schneider

Bảo vệ nhiệt độ cao / thấp

Yatai

Bộ chuyển tiếp AC

Schneider / Fuji (Nhật Bản)

SSR

Yangming

Hệ thống cung cấp nước (Chỉ loại độ ẩm)

Phương pháp cung cấp nước

Nâng bơm

Thùng nước

Loại ẩn

Thiết bị bảo vệ an toàn

Hệ thống làm lạnh

Áp suất quá cao của máy nén
Động cơ nén quá nóng
Điện dư thừa của động cơ nén
Nước làm mát áp suất thấp

Hệ thống làm ẩm (Chỉ loại độ ẩm)

Cảnh báo mức nước thấp
Bảo vệ chống cháy khô

Phòng thử nghiệm

Hạn chế nhiệt độ cao/ thấp có thể điều chỉnh
Fuse nhiệt trong không gian thử nghiệm
Bảo vệ quá nhiệt trong đường dẫn không khí
Điện dư thừa của động cơ quạt

Các loại khác

Phân đoạn chuỗi & bảo vệ mất pha
Bảo vệ rò rỉ
Bảo vệ vòng ngắn tải

Các cấu hình khác

Các thiết bị đầu cuối điện mẫu

Được điều khiển bằng rơle, AC220V, trong vòng 2A
Đóng trong khi hoạt động; mở trong khi dừng hoặc lỗi

Các mục bổ sung

Hai ổ cắm bên trong (10A), chống nhiệt độ -30 °C mà không bị nứt

Phương pháp làm mát

Hệ thống làm mát bằng nước (nhà sản xuất cung cấp tháp làm mát, bơm nước và lắp đặt)
