| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Plywood Case |
| Thời gian giao hàng: | 30 days |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 5 Sets Per Month |

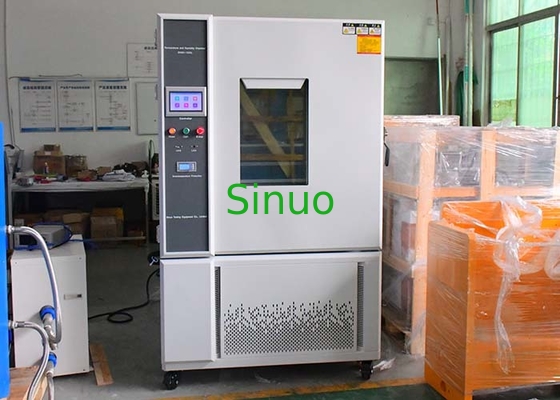

IEC 60068-2-1 Phòng thử nghiệm môi trường 1000L cho nhiệt độ và độ ẩm -70°C~+150°C
Tổng quan sản phẩm:
Phòng thử nghiệm này được sử dụng để kiểm tra chất lạnh, nhiệt, độ ẩm và khô của nguyên liệu và thiết bị như điện tử, thợ điện, thiết bị điện, nhựa, v.v.Mục đích là để xác nhận các sản phẩm đáng tin cậy của lưu trữ và vận chuyển dưới nhiệt độ cao và thấp thay đổi nhiệt và độ ẩm.
Nó phù hợp với các tiêu chuẩn:
IEC60068-2-1:2007 ¢ Kiểm tra môi trường-Phần 2-1: Kiểm thử-Kiểm thử A: lạnh, IDT
IEC60068-2-2:2007 ¢ Kiểm tra môi trường-Phần 2-1: Kiểm tra- Kiểm tra B-Nắng khô, IDT
IEC60068-2-78:2012 ¢ Kiểm tra môi trường-Phần 2-78: Kiểm thử-Xây thử: Nhiệt độ ẩm, trạng thái ổn định, IDT
IEC60068-2-30:2005 ¢ Kiểm tra môi trường - Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, chu kỳ (12h+12h), IDT
Các thông số kỹ thuật:
| Các thông số kỹ thuật | ||
| Kiểm soát và vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng | |
|
Kích thước phòng
|
Kích thước bên trong (mm) | Kích thước bên ngoài (mm) |
| W1000*H1000*D1000mm | W1280*H2150*D2050MM | |
| Phạm vi nhiệt độ | -70 °C ~ + 150 °C | |
| Phạm vi độ ẩm | 20%~98%RH | |
| Biến động nhiệt độ | ± 0,5°C | |
| Biến động độ ẩm | ≤2,5% | |
| Phản ứng nhiệt độ | ≤ ± 2,0°C | |
| Phản lệch độ ẩm | ≤ ± 3% | |
| Tỷ lệ sưởi ấm | ¥2-3°C/min | |
| Tốc độ làm mát | ¥1°C/min, trung bình không tải | |
| Tình trạng tải | Không có | |
| Tiếng ồn làm việc |
Mức âm thanh≤70dB ((A)) (Đánh giá trong một phòng cách âm với nhiệt độ xung quanh 25 °C và tiếng vang thấp. Sử dụng trọng số A, thử trung bình 9 điểm.Mỗi điểm thử nghiệm nằm cách nguồn tiếng ồn 1 mét theo chiều ngang và 1 mét trên mặt đất) |
|
| Kế hoạch phạm vi nhiệt độ và độ ẩm | |
|
| Đặc điểm cấu trúc | ||
| Cấu trúc khoang cách nhiệt |
1- Vật liệu tường bên ngoài: phun bảng A3. 2- Vật liệu tường bên trong: tấm thép không gỉ SUS#304. 3- Vật liệu cách nhiệt khoang: 100mm bọt polyurethane cứng chịu nhiệt độ cao. 4- Vật liệu cách nhiệt cửa phòng: 100mm bọt polyurethane cứng chịu nhiệt độ cao. |
|
| Sức mạnh cấu trúc đáy | Khả năng trọng lượng của đường ray ở đáy buồng thử nghiệm: ≤100Kg/m2 (trọng lượng) | |
| kênh điều hòa không khí |
1. Ventilator ly tâm trục dài thép không gỉ: 2 bộ/90W. 2. quạt, máy sưởi ấm, bốc hơi (cũng là khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, máy khuất khí điều chỉnh, cảm biến nhiệt độ |
|
| Cấu hình tiêu chuẩn của buồng thử nghiệm |
1. Cửa sổ quan sát: 400x600x40mm 3 lớp kính thắt chân không 2. Chọn tay cầm thâm nhập 3Các bản lề cửa: SUS # 304 các bản lề nhập khẩu 4Đèn tiết kiệm năng lượng bên trong buồng 5. lỗ chì: φ50mm 1 mảnh |
|
| Cửa phòng |
1. Cửa một phần mở ra bên ngoài, với bản lề ở bên trái và tay cầm ở bên phải (khi hướng về phía trước của hộp). 2Được trang bị một cơ chế khóa cửa an toàn (cửa có thể được mở trong phòng thử nghiệm), cửa được trang bị nhiệt điện để ngăn ngừa ngưng tụ,và phạm vi nhìn thấy của cửa sổ quan sát kính cách nhiệt (W400 × H600mm)Khung cửa được trang bị thiết bị sưởi điện chống ngưng tụ. |
|
| Bảng điều khiển | Màn hình hiển thị điều khiển 7 inch, màn hình hiển thị điều khiển nhiệt độ (nước), đèn chỉ số hoạt động và nút chiếu sáng. | |
| Phòng máy móc | Đơn vị làm mát, khay nước máy nén, thiết bị giảm áp suất, thiết bị sưởi ấm | |
| Tủ phân phối điện | Bảng phân phối, quạt làm mát, công tắc nguồn chính, biến áp, tiếp xúc giữa, tiếp xúc thời gian, tiếp xúc trạng thái rắn, tiếp xúc AC, ngắt mạch | |
| Máy sưởi |
1. Máy sưởi điện bằng thép không gỉ hình lò sưởi 2Phương pháp điều khiển nhiệt: SSR (Solid State Relay) không tiếp xúc tương đương thời gian xung chiều rộng điều chế 3- Năng lượng sưởi ấm: khoảng 3KW |
|
| lỗ dây cáp điện | Nằm ở phía sau của buồng | |
| Hệ thống làm mát | ||
| Chế độ hoạt động | Chế độ làm lạnh bằng máy bơm lạnh bằng không khí | |
| Thiết bị sưởi ấm và làm mát |
1. Hitachi hoặc Emerson nén nhiệt độ thấp và tiếng ồn thấp (phương pháp tiêu hao nhiệt làm mát bằng không khí). 2Phương pháp làm mát: làm mát bằng không khí |
|
| Thiết bị trao đổi nhiệt và lạnh | Hệ thống làm lạnh một giai đoạn, máy nén Emerson nhiệt độ thấp và tiếng ồn thấp nhập khẩu từ Hoa Kỳ.Sử dụng thiết kế trao đổi nhiệt và lạnh than lạnh SWEP hiệu suất cực cao [được sản xuất ở Thụy Điển (sus#316) ], nó hiệu quả hơn so với loại xoắn ốc bên trong truyền thống. | |
| Điều chỉnh tải nhiệt |
1Việc điều chỉnh tự động của thiết bị lưu lượng than lạnh được áp dụng để loại bỏ hiệu quả tải trọng sưởi ấm của sản phẩm được thử nghiệm, đồng bộ hóa với công nghệ Đức / Nhật Bản. 2So với thiết kế truyền thống, sự ổn định điều khiển và khả năng tái tạo cao hơn, và nó đạt được hiệu suất cực cao về tiết kiệm năng lượng và tiết kiệm năng lượng. |
|
| Máy nén làm lạnh |
Hitachi hoặc Emerson nhiệt độ thấp và tiếng ồn thấp máy nén cuộn
|
|
| Các thành phần hiệu quả cao |
1. Máy ngưng tụ và bốc hơi áp dụng thiết bị vây nhôm loại spoiler kép AC & R. 2. Các thiết bị throttling áp dụng nhập khẩu thương hiệu nổi tiếng phụ kiện làm lạnh. |
|
| Hệ thống mở rộng | Hệ thống làm lạnh có khả năng điều khiển | |
| Máy ngưng tụ bay hơi | Máy trao đổi nhiệt ống đồng | |
| Phương pháp điều khiển tủ lạnh |
1Bộ điều khiển của hệ thống điều khiển tự động điều chỉnh điều kiện hoạt động của máy nén làm lạnh theo điều kiện thử nghiệm.Khả năng làm mát đầu ra có thể được điều khiển để đạt được nguyên tắc tiết kiệm điện và nước. Điều kiện làm việc ổn định hơn. Đặc biệt là độ ẩm hoạt động có thể tiết kiệm 30% điện. 2. van điều chỉnh áp suất bay hơi. 3. Bộ mạch làm mát không khí trở lại máy nén |
|
| Các chất làm lạnh | Honeywell R404a (chỉ số suy giảm tầng ozone là 0) | |
| Hệ thống điều khiển điện | ||
| a) Mô hình bộ điều khiển | Máy điều khiển nhiệt độ có thể lập trình thông minh kiểu cảm ứng lạnh cân bằng (điều khiển tiết kiệm năng lượng) | |
| b) Bắt đầu màn hình |
1. Các đường cong và nhiệt độ và độ ẩm có thể được hiển thị trên cùng một giao diện
2. Màn hình hiển thị nhiệt độ và độ ẩm
3. Các đường cong có thể được ghi lại trong thời gian thực
|
|
| c) Thông số kỹ thuật của bộ điều khiển |
Chỉ số kỹ thuật: 1. Màn hình cảm ứng màu 7 inch 2Hai chế độ điều khiển: chương trình / giá trị cố định 3. Loại cảm biến: hai đầu vào PT100 (nhập cảm biến điện tử tùy chọn) 4Chế độ đầu ra: xung điện áp (SSR) / đầu ra điều khiển: 2 (nhiệt độ / độ ẩm)/2 đầu ra tương tự 4-20mA/16 đầu ra relé (thấp) 5. tín hiệu điều khiển: 8 tín hiệu điều khiển IS/8 tín hiệu điều khiển T/4 tín hiệu điều khiển AL 6. tín hiệu báo động: 16 DI báo động trở ngại bên ngoài 7Phạm vi đo nhiệt độ: -90.00°C-200.00°C, (tùy chọn -90.00°C-300.00°C) lỗi ±0.2°C 8Phạm vi đo độ ẩm: 1.0% - 100% RH, sai số ± 1% RH 9Giao diện truyền thông: (RS232/RS485, khoảng cách truyền thông tối đa 1,2km [cáp quang lên đến 30km] 10. Loại ngôn ngữ giao diện: Trung Quốc / Anh 11. Được trang bị chức năng đầu vào tiếng Anh 12. Có thể được sử dụng với một máy in (chức năng USB tùy chọn) 13. Một loạt các kết hợp tín hiệu đầu ra relé, và các tín hiệu có thể được thực hiện các hoạt động logic (không, và, hoặc, không, XOR), được gọi là khả năng lập trình PLC 14. Phương pháp điều khiển rơle đa dạng: chế độ tham số-> chế độ rơle, chế độ rơle-> chế độ tham số, chế độ kết hợp logic, chế độ tín hiệu tổng hợp 15. chỉnh sửa chương trình: 120 nhóm chương trình có thể được lập trình, và mỗi nhóm chương trình có thể lập trình lên đến 100 phân đoạn |
|
| Các thông số kỹ thuật của bộ điều khiển |
Độ chính xác: nhiệt độ ± 0,1 °C + 1 chữ số, độ ẩm ± 1%R.H + 1 chữ số Độ phân giải: nhiệt độ ±0,01°C, độ ẩm ±0,1%R.H. Độ nghiêng nhiệt độ: 0,1 ~ 9,9 có thể được thiết lập. Nó có chức năng chờ và báo động giới hạn trên và dưới. Nhiệt độ và độ ẩm tín hiệu đầu vào ủ và ướt bóng đèn PT100x2. 9 bộ cài đặt tham số điều khiển PID, tính toán tự động PID. bóng đèn khô và ướt với chức năng màn hình chỉnh sửa tự động |
|
| Phương pháp kiểm soát |
1. PID bão hòa chống tích hợp 2. phương pháp điều khiển nhiệt độ cân bằng BTC + điều khiển công suất làm mát thông minh DCC + điều khiển điện thông minh DEC (thiết bị kiểm tra nhiệt độ) 3. Phương pháp kiểm soát nhiệt độ và độ ẩm cân bằng BTHC + DCC kiểm soát năng lực làm mát thông minh + DEC kiểm soát điện thông minh (thiết bị kiểm tra nhiệt độ và độ ẩm) |
|
| Chức năng hiển thị màn hình |
Nó áp dụng chế độ đối thoại màn hình, không cần nhập phím, và màn hình trực tiếp chạm vào các tùy chọn. Các giá trị nhiệt độ thiết lập (SV) và thực tế (PV) được hiển thị trực tiếp. Có thể hiển thị số chương trình hiện đang được thực thi, phân đoạn, thời gian còn lại và số chu kỳ. Chạy chức năng thời gian tích lũy. Giá trị thiết lập nhiệt độ của chương trình được hiển thị trong một đường cong đồ họa, với chức năng hiển thị thời gian thực của việc thực hiện đường cong chương trình. Được trang bị màn hình chỉnh sửa chương trình riêng biệt, ít nhất 5 phân đoạn nhiệt độ, độ ẩm và thời gian có thể được nhập trên mỗi trang. Tiếng Trung và tiếng Anh có thể được chuyển đổi theo ý muốn. Màn hình báo lỗi được hiển thị. Ánh sáng nền của màn hình có thể được điều chỉnh. Chức năng bảo vệ màn hình hiển thị có thể được thiết lập để hẹn giờ, TIMER hoặc tắt thủ công. |
|
| Khả năng chương trình và chức năng điều khiển |
Các nhóm chương trình có sẵn: tối đa 120 PATTEN. Khả năng bộ nhớ có sẵn: tổng cộng 12000 SEGMENT. Thực thi lệnh lặp đi lặp lại: mỗi lệnh có thể được thực hiện tối đa 3200 lần. Chương trình được tạo theo cách trò chuyện, với các chức năng như chỉnh sửa, xóa và chèn. SEGMENTS thiết lập thời gian 0 ~ 99Hour59Min. Thiết bị điều khiển mô-đun thời gian có thể lập trình x2 bộ. Với bộ nhớ chương trình tắt, khởi động tự động và thực hiện chương trình liên tục sau khi bật. Với giao diện liên lạc RS-485 hoặc RS-232. Các đường cong đồ họa có thể được hiển thị trong thời gian thực trong quá trình thực thi chương trình. Với điều chỉnh tự động của khả năng đông lạnh. Với chức năng khởi động và tắt theo lịch trình. Với chức năng điều chỉnh ngày và giờ. Chức năng khóa chìa khóa và màn hình (LOCK). |
|
| Thiết bị bảo vệ an toàn | ||
| a) Hệ thống làm lạnh | Nâng nhiệt máy nén, quá tải, quá áp suất | |
| b) Phòng thử nghiệm |
Thiết bị bảo vệ nhiệt độ cao có thể điều chỉnh (bảo vệ đôi, bộ bảo vệ nhiệt độ cực cao chính xác đầu tiên có thể được đặt cho cả nhiệt độ cao và thấp.Bảo vệ nhiệt độ cao hoặc thấp có thể được thiết lập để bảo vệ tốt hơn sản phẩm đang được thử nghiệm khi máy bị hỏng. Kênh điều hòa không khí quá nóng. Động cơ quạt quá nóng. |
|
| c) Các loại khác | Bảo vệ rò rỉ, bảo vệ cháy khô ống sưởi, bảo vệ quá tải và mạch ngắn, bảo vệ hỏng điện, bảo vệ nước thấp | |
| Cấu hình khác | ||
| Mẫu bộ ngắt mạch rò rỉ nguồn điện chính | AC380V, 50Hz, ba pha bốn dây + dây bảo vệ đất. | |
| Các ghi chú đặc biệt khác | ||
| Cáp điện | 5-core (ba pha bốn dây + dây bảo vệ đất) cáp 4 mét 1 mảnh (có thể được cung cấp theo yêu cầu của khách hàng) | |
| lỗ chì | 1 lỗ chì được trang bị nút cao su, đường kính φ50mm.Vị trí và số lượng có thể được tùy chỉnh theo yêu cầu của người dùng miễn là cấu trúc hộp cho phép và hiệu suất không bị ảnh hưởng. | |
| Điều kiện sử dụng | ||
| a) Địa điểm lắp đặt |
Đất bằng phẳng, thông gió tốt và không chứa khí dễ cháy, nổ, ăn mòn và bụi Không có nguồn bức xạ điện từ mạnh ở gần đó. Có một ống thoát nước dưới sàn gần thiết bị (trong phạm vi 2 mét từ đơn vị làm lạnh). Khả năng chịu của mặt đất: không dưới 800kg/m2. Có không gian bảo trì thích hợp xung quanh thiết bị.
A: không dưới 600mm B: không dưới 1000mm C: không dưới 100mm D: không dưới 600mm |
|
| b) Yêu cầu nguồn nước |
1- Phải sử dụng nước tinh khiết. 2Nước máy phải được xử lý. |
|
| c) Điều kiện môi trường |
1Nhiệt độ: 5°C-35°C 2Độ ẩm tương đối: ≤85% 3. Áp suất không khí: 86kPa106kPa |
|
|
d) Cung cấp điện
|
AC380V ba pha bốn dây + dây bảo vệ đất Phạm vi biến động điện áp cho phép: AC (380±10) V Phạm vi dao động tần số cho phép: (50±0,5) Hz Chống nối đất dây bảo vệ là ít hơn 4Ω Người sử dụng phải cấu hình một công tắc không khí hoặc điện có công suất tương ứng cho thiết bị tại vị trí lắp đặt và công tắc này phải được sử dụng độc lập cho thiết bị này. |
|
| Công suất | Khoảng 11kW | |
| Dòng điện tối đa | 23A | |
| Chuyển mạch điện | 32A (bộ bảo vệ rò rỉ được đúc) | |
| e) Yêu cầu môi trường đối với thiết bị lưu trữ | Khi thiết bị không hoạt động, nhiệt độ môi trường xung quanh nên được giữ trong phạm vi 0°C+45°C | |
Sinuo có thể cung cấp nhiều buồng thử nghiệm môi trường phù hợp theo giới hạn tại chỗ và yêu cầu thử nghiệm thực tế của khách hàng.Bạn được chào đón để liên hệ với chúng tôi cho tư vấn kỹ thuật chuyên nghiệp và đề xuất thử nghiệm sản phẩm khuyến nghị.
